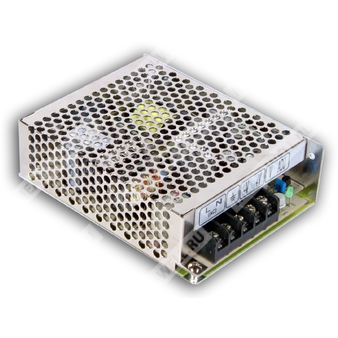

RS-75-24 - импульсный источник питания с одним выходом 24 В для промышленного применения.
Назначение и общая характеристика
RS-75-24 представляет собой импульсный источник питания с одним выходом серии RS-75, предназначенный для преобразования универсального сетевого входного напряжения в стабилизированное постоянное напряжение 24 В для промышленной электроники, систем автоматизации, телекоммуникационного и измерительного оборудования. Модель выполнена в компактном корпусе, рассчитана на свободную конвекцию, оснащена защитой от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 75 | Номинальная мощность серии: 75 Вт |
| 24 | Выходное напряжение: 24 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор наличия питания на светодиоде.
- Испытание на 100% полной нагрузке.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульсное входное перенапряжение 300 VAC в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Потребление холостого хода менее 0,5 Вт.
- Высокий КПД, длительный срок службы и высокая надёжность.
Выходные параметры
| Параметр | RS-75-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 3,2 А |
| Диапазон регулировки выходного напряжения | 22 ~ 27,6 В |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Входные параметры
| Параметр | RS-75-24 |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 125 ~ 373 В постоянного тока |
| Допустимый импульсный запас по сети | Выдерживает 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типичный КПД | 88,5% |
| Типичный входной ток | 2 А при 115 В переменного тока / 1,2 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
| Время включения, тип. | 500 мс, 30 мс / 230 В переменного тока |
| Время включения, тип. при полной нагрузке | 60 мс / 230 В переменного тока |
| Время включения, тип. при 115 В переменного тока | 1200 мс, 30 мс / 115 В переменного тока |
| Время удержания, тип. | 14 мс / 115 В переменного тока при полной нагрузке |
Настройка и стабилизация
| Параметр | RS-75-24 |
| Диапазон подстройки выходного напряжения | 22 ~ 27,6 В |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защита
| Параметр | RS-75-24 |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автовозврат, режим hiccup после устранения аварийного состояния |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Автовозврат, режим hiccup после устранения аварийного состояния |
Условия эксплуатации
| Параметр | RS-75-24 |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Требования безопасности и ЭМС
| Параметр | RS-75-24 |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, AS/NZS 62368.1, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3, BS EN/EN55032, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020 |
Надёжность
| Параметр | RS-75-24 |
| MTBF | 2918,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 569,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | RS-75-24 |
| Размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,86 CUFT |
| Исполнение | Корпус Case No. 903 |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Переменный ток, L |
| 2 | Переменный ток, N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока, -V |
| 5 | Выход постоянного тока, +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ, терминированного витой парой проводов длиной 12 дюймов.
- Допуск включает установку, регулирование по сети и регулирование по нагрузке.
- Регулирование по сети измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие.
- Для соблюдения требований ЭМС изделие должно быть смонтировано на металлической пластине 360 мм × 360 мм с толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Температурная характеристика окружающей среды: при моделях без вентилятора допускается работа до 70 °C; для моделей с вентилятором допускается эксплуатация при более высокой температуре.
- Для высот свыше 2000 м необходимо учитывать особенности эксплуатации в условиях пониженного давления.
