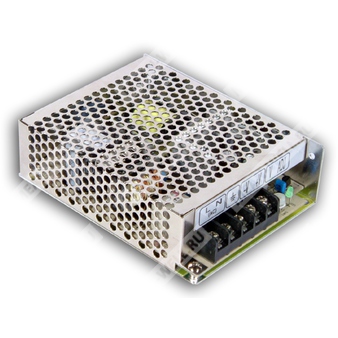

RS-75-48 - импульсный источник питания 75 Вт с одним выходом 48 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| Серия |
RS-75 |
Источник питания серии RS-75, номинальная мощность 75 Вт |
| Выходное напряжение |
48 |
Номинальное выходное напряжение 48 В |
| Полное обозначение |
RS-75-48 |
Одновыходовой импульсный источник питания на 48 В, 75 Вт |
Назначение и особенности
Источник питания RS-75-48 предназначен для преобразования универсального сетевого переменного или постоянного входа в стабилизированное постоянное напряжение 48 В при мощности до 75 Вт.
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодная индикация наличия питания.
- Испытание на 100% полной нагрузке при прогоне.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает бросок 300 В переменного тока в течение 5 с.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Испытание на вибрацию 5G.
- Потребление холостого хода менее 0,5 Вт.
- Высокий КПД, длительный срок службы и высокая надежность.
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
1,6 А |
| Диапазон выходного тока |
0 ~ 1,6 А |
| Номинальная мощность |
76,8 Вт |
| Пульсации и шум |
200 мВ п-п |
| Диапазон регулировки выходного напряжения |
42 ~ 54 В |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Защита от перегрузки |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
55,2 ~ 64,8 В |
| Тип защиты от перенапряжения |
Hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока |
125 ~ 373 В |
| Устойчивость к импульсному перенапряжению |
300 В переменного тока в течение 5 с без повреждения |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Типичный КПД |
89,5% |
| Потребляемый ток |
2 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток |
40 А при 230 В переменного тока, холодный старт |
| Ток утечки |
<2 мА при 240 В переменного тока |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, AS/NZS 62368.1, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, EAC TP TC 020 |
Габаритные размеры, масса и упаковка
| Параметр |
Значение |
| Габаритные размеры |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,41 кг |
| Упаковка |
30 шт. / 13,3 кг / 0,86 куб. фута |
MTBF
| Метод оценки |
Значение |
| Telcordia SR-332 (Bellcore) |
2918,8 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) |
569,6 тыс. ч минимум |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминалированной на параллельные конденсаторы 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Финальное оборудование должно быть подтверждено на соответствие директивам ЭМС после установки.
- Температура окружающей среды при дерейтировании: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором на высотах более 2000 м.
Конструктивная часть
| Параметр |
Значение |
| Тип корпуса |
Case No. 903 |
| Подключение |
Клеммная колодка: AC/L, AC/N, FG, DC OUTPUT -V, DC OUTPUT +V |
| Частота преобразования |
60 кГц |
Выводы
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT -V |
| 5 |
DC OUTPUT +V |
