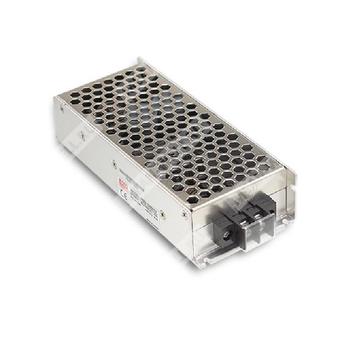

RSD-100B-12 - 100-ваттный DC-DC преобразователь для железнодорожных применений с выходом 12 В.
RSD-100B-12 — одноканальный изолированный DC-DC преобразователь серии RSD-100, предназначенный для применения в железнодорожной и промышленной аппаратуре. Модуль обеспечивает стабилизированное выходное напряжение 12 В при выходной мощности до 100,8 Вт, имеет широкий диапазон входного напряжения, защиту от короткого замыкания, перегрузки, перенапряжения и переполюсовки входа, а также соответствует требованиям по EMC и стандартам для железнодорожного оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSD | Серия железнодорожных DC-DC преобразователей Mean Well |
| 100 | Номинальная мощность 100 Вт |
| B | Исполнение с низковольтным входом постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа.
- Изоляция вход-выход 4000 В DC.
- Охлаждение за счёт свободной конвекции воздуха.
- Полу-залитое исполнение.
- Встроенный узел ограничения тока.
- Низкопрофильное исполнение высотой 36 мм.
- Используются электролитические конденсаторы с ресурсом 105 °C.
- Светодиодный индикатор включения.
- Испытание при полной нагрузке 100%.
Назначение
Источник питания предназначен для систем железнодорожной автоматики, бортового оборудования, промышленной электроники и других применений, где требуется устойчивое изолированное питание 12 В постоянного тока при высоких требованиях к помехоустойчивости, вибростойкости и температурному диапазону.
Выходные параметры
| Параметр | Значение для RSD-100B-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 8,4 А |
| Диапазон тока | 0 … 8,4 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для RSD-100B-12 |
| Диапазон входного напряжения | 14,4 … 33,6 В DC |
| Эффективный диапазон | 16,8 … 31,2 В DC |
| КПД тип. | 89% |
| Ток потребления по входу тип. | 4,8 А / 24 В |
| Пусковой ток тип. | 30 А / 24 В DC |
| Допустимая кратковременная подача входного напряжения | До 40% от номинального входного напряжения в течение 1 с |
| Работа при отклонении входа | При отклонении до ±30% от номинального входного напряжения — допустима работа при полной нагрузке |
| Защита от пониженного входного напряжения | Срабатывает при падении ниже Vimin, автоматическое восстановление после возврата выше Vimin |
Защиты
| Вид защиты | Описание |
| Перегрузка | 105 … 135% от номинальной выходной мощности; режим ограничения тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115 … 140% от номинального выходного напряжения; отключение преобразователя с восстановлением после повторного включения |
| Короткое замыкание | Режим ограничения тока, восстановление после снятия аварии |
| Переполюсовка входа | MOSFET в цепи отрицательного входа; при обратном подключении выхода нет, защита от повреждения |
Электрическая изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 4 кВ DC; вход-корпус: 2,5 кВ DC; выход-корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Высота эксплуатации | 5000 м |
ЭМС
| Параметр | Значение |
| Помехоэмиссия | BS EN/EN55032 (CISPR32): проводимые помехи — класс A, излучаемые помехи — класс B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; EN55035; уровень light industry; BS EN/EAC TP TC 020 |
| Стандарт для железнодорожного применения | BS EN/EN50121-3-2 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40 … +55 °C без дерейтирования; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без дерейтирования с внешней опорной плитой, класс TX |
| Рабочая влажность | 5 … 95% RH, без конденсации |
| Температура хранения | −40 … +85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC 61373 |
| MTBF | 2446,2 тыс. ч min. Telcordia SR-332 (Bellcore); 254,2 тыс. ч min. MIL-HDBK-217F (25 °C) |
Механические характеристики
| Параметр | Значение |
| Габариты | 161 × 68 × 36 мм (Д × Ш × В) |
| Масса | 0,563 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,91 куб. фута |
Монтаж и подключение
| Параметр | Значение |
| Тип корпуса | Case No. 999A |
| Входные клеммы | DC INPUT V+, DC INPUT V-, FG |
| Выходные клеммы | DC OUTPUT -V, DC OUTPUT +V |
| Рекомендуемый способ установки | Допускается монтаж на металлическую пластину; при необходимости обеспечения уровня TX по EN50155 требуется установка на железную пластину снизу |
Расшифровка исполнения по таблице серии
| Модель | Выходное напряжение | Номинальный ток | Диапазон тока | Номинальная мощность |
| RSD-100B-12 | 12 В | 8,4 А | 0 … 8,4 А | 100,8 Вт |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 24,8 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, на выходе установлен конденсатор 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает установку, линейную регулировку и регулировку по нагрузке.
- Рекомендуется ограничивать ёмкость внешнего выходного конденсатора 5000 мкФ; только для моделей RSD-100-5 / 12.
- Источником питания считается компонент, подлежащий установке в конечное оборудование, и все тесты ЭМС выполняются при монтаже на 360 мм × 360 мм металлической пластине толщиной 1 мм.
- При температуре окружающей среды выше 55 °C требуется снижение нагрузки; при 55 … 70 °C см. кривую дерейтирования.
