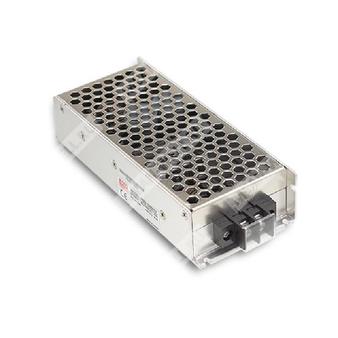

RSD-100B-24 - промышленный DC-DC преобразователь 100 Вт с широким входным диапазоном и выходом 24 В.
Назначение: преобразование постоянного напряжения в составе железнодорожного, промышленного и телекоммуникационного оборудования с гальванической развязкой и встроенными защитами.
Расшифровка партномера
| Позиция | Значение |
| RSD | Серия DC-DC преобразователей для железнодорожного применения |
| 100 | Номинальная мощность 100 Вт |
| B | Исполнение серии B |
| 24 | Номинальное выходное напряжение 24 В |
Общее описание
RSD-100B-24 относится к серии RSD-100 — одновыходных DC-DC преобразователей мощностью 100 Вт для железнодорожной и промышленной аппаратуры. Для данной модификации установлен выход 24 В, широкий диапазон входного напряжения и полная гальваническая развязка между входом и выходом. Встроены защиты от короткого замыкания, перегрузки, перенапряжения и неправильной полярности входа. Исполнение рассчитано на кондуктивные и конвективные режимы охлаждения, допускает монтаж на металлическое основание для улучшения теплового режима.
Особенности
- Соответствие требованиям BS EN/EN50155 и IEC60571, включая IEC61373 по удару и вибрации.
- Соответствие BS EN/EN50121-3-2 по электромагнитной совместимости.
- Соответствие BS EN/EN45545-2 по пожарной безопасности.
- Широкий диапазон входного напряжения.
- Гальваническая развязка вход-выход 4 кВ DC.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, обратная полярность входа.
- Охлаждение за счет свободной конвекции воздуха.
- Полукомпаундированное исполнение.
- Светодиодная индикация состояния.
- Компактный низкопрофильный корпус высотой 36 мм.
Выход
| Параметр | Значение для RSD-100B-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 4,2 А |
| Диапазон выходного тока | 0 ~ 4,2 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности, тип защиты: ограничение постоянным током, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Индикация | Зеленый: нормальная работа; отсутствие сигнала: нет питания или неисправность |
Вход
| Параметр | Значение для RSD-100B-24 |
| Входное напряжение | 16,8 ~ 31,2 В DC |
| Диапазон входного напряжения | 14,4 ~ 33,6 В DC |
| КПД типовой | 89% |
| Типовой входной ток | 4,8 А / 24 В |
| Пусковой ток | 30 А / 24 В DC |
| Пониженное входное напряжение | Отсечка при падении ниже Vimin; автоматическое восстановление после превышения Vimin |
| Защита от обратной полярности | MOSFET, включенный последовательно по отрицательной входной линии; при обратном подключении выход отсутствует |
| Поведение при отклонении входа | Полная нагрузка при отклонении до ±30% от номинального входного напряжения; выдерживает ±40% в течение 1 с |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть, режим ограничения постоянного тока |
| Защита от перенапряжения | Есть, отключение выходного напряжения с перезапуском после повторной подачи питания |
| Защита от обратной полярности входа | Есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40 ~ +55 °C без дерейтирования; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без дерейтирования при внешней базовой пластине, соответствует классу TX |
| Рабочая влажность | 5 ~ 95% RH, без конденсации |
| Температура хранения | −40 ~ +85 °C |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж соответствует IEC61373 |
| Рабочая высота | 5000 м |
ЭМС, безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование с учетом BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ DC; вход-FG: 2,5 кВ DC; выход-FG: 2,5 кВ DC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32): кондуктивные помехи Class A, излучаемые помехи Class B; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8; EN55035; light industry level; BS EN/EAC TP TC 020 |
| Стандарт по железнодорожному применению | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN50121-3-2 для ЭМС, BS EN/EN45545-2 для пожарной защиты |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 2446,2 тыс. ч, Telcordia SR-332 (Bellcore); 254,2 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 161 × 68 × 36 мм (Д × Ш × В) |
| Масса | 0,563 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 14,5 кг |
| Объем упаковки | 0,91 CUFT |
Механическое исполнение и подключения
| Параметр | Значение |
| Корпус | Case No. 999A |
| Крепление | Через монтажные отверстия; допускается установка на металлическую пластину |
| Входные клеммы | 1: DC INPUT V+; 2: DC INPUT V-; 3: FG |
| Выходные клеммы | 1: DC OUTPUT V-; 2: DC OUTPUT V+ |
Примечания
- Все параметры, не оговоренные отдельно, измерены при 24,8 В входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, окончание через 0,1 мкФ и 47 мкФ параллельных конденсаторов.
- Допуск включает начальную установку, линейную и нагрузочную регулировку.
- Рекомендуемая внешняя емкость выходного конденсатора не должна превышать 5000 мкФ.
- Индексные испытания по ЭМС проведены с установкой компонента на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм.
- При высоте эксплуатации более 2000 м требуется дерейтирование: 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей без вентилятора.
