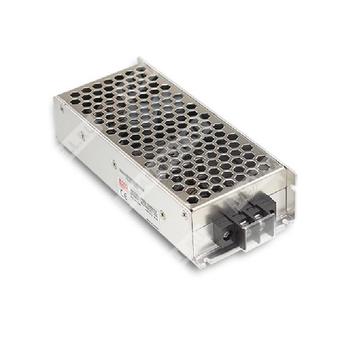

RSD-100B-5 - DC-DC преобразователь 100 Вт с одним выходом 5 В для железнодорожного и промышленного применения.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| RSD |
Серия |
Railway Single Output DC-DC Converter — одноканальный DC-DC преобразователь для железнодорожной аппаратуры |
| 100 |
Мощность |
Номинальная мощность 100 Вт |
| B |
Исполнение по входному диапазону |
Исполнение B, вход 16,8…31,2 В постоянного тока |
| 5 |
Выходное напряжение |
5 В постоянного тока |
Краткое описание
RSD-100B-5 представляет собой компактный изолированный DC-DC преобразователь серии RSD-100 с одним выходом 5 В и мощностью 100 Вт, предназначенный для железнодорожных и промышленных применений с повышенными требованиями к помехоустойчивости, механической стойкости и надежности.
Особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожной техники.
- Широкий диапазон входного напряжения 16,8…31,2 В постоянного тока.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и обратной полярности входа.
- Изоляция вход-выход 4000 В постоянного тока.
- Охлаждение за счет свободной конвекции воздуха.
- Полугерметизированное исполнение.
- Встроенный ограничитель постоянного тока.
- Низкопрофильный корпус высотой 36 мм.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полную нагрузку.
- 3 года гарантии.
Области применения
Источники питания железнодорожной аппаратуры, бортовые системы, промышленная автоматика, телекоммуникационное и транспортное оборудование, системы с требованиями к устойчивости к вибрации, удару и помехам.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0…20 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по напряжению | ±2,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Динамическая характеристика перегрузки | 105…135 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, восстановление автоматическое после устранения неисправности |
| Защита от перенапряжения | 5,75…7 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 16,8…31,2 В постоянного тока |
| Номинальный диапазон работы | 14,4…33,6 В постоянного тока |
| Типичный КПД | 88 % |
| Типичный входной ток | 4,8 А / 24 В |
| Типичный пусковой ток | 30 А / 24 В постоянного тока |
| Непрерывная выдерживаемая просадка питания | EN50155:2021 — уровень S1 |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 4 кВ постоянного тока; вход-земля: 2,5 кВ постоянного тока; выход-земля: 2,5 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия | BS EN/EN55032 (CISPR32): проводимые помехи — класс A, излучаемые помехи — класс B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8; EN55035; уровень light industry; BS EN / EAC TP TC 020 |
| Стандарт для железнодорожной аппаратуры | BS EN/EN50121-3-2 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+55 °C без дерейтинга; +70 °C при 60 % нагрузки на свободной конвекции; +70 °C без дерейтинга при внешней базовой пластине, класс TX |
| Рабочая влажность | 5…95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Высота эксплуатации | 5000 м |
Надежность
| Параметр | Значение |
|---|
| MTBF | 2446,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 254,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
|---|
| Габариты | 161 × 68 × 36 мм (Д × Ш × В) |
| Исполнение корпуса | Полугерметизированный корпус |
| Тип монтажа | Монтаж на шасси / на металлическую базовую пластину |
| Примечание по охлаждению | Для режима полной нагрузки при повышенной температуре требуется установка на железную пластину заданных размеров |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,563 кг |
| Упаковка | 24 шт. |
| Масса упаковки | 14,5 кг |
| Объем упаковки | 0,91 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 24,8…110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленные допуски, линейную регулировку и регулировку по нагрузке.
- Рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ; это относится к исполнению RSD-100-5 / -12.
- Блок питания рассматривается как компонент, который должен быть установлен в конечном изделии; прохождение ЭМС-испытаний обеспечивается при монтаже на металлической пластине 360 мм × 360 мм × 1 мм без фартука, подтверждающей соответствие директивам ЭМС.
- При эксплуатации на высоте более 2000 м требуется снижение окружающей температуры на 3,5 °C на каждые 1000 м для исполнения с вентилятором и на 5 °C на каждые 1000 м для исполнения без вентилятора.
Параметры серии для исполнения RSD-100B-5
| Параметр | Значение |
|---|
| Модель | RSD-100B-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0…20 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по напряжению | ±2,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Диапазон входного напряжения | 16,8…31,2 В постоянного тока |
| КПД | 88 % |
| Ток срабатывания защиты от перегрузки | 105…135 % от номинальной выходной мощности |
| Защита от перенапряжения | 5,75…7 В |
