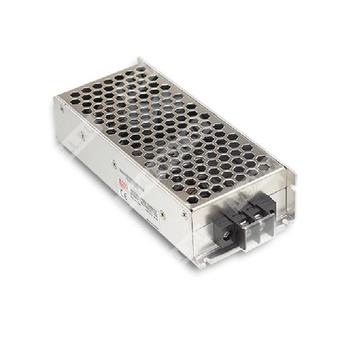

RSD-100C-24 - промышленный DC-DC преобразователь 100 Вт с широким входом и выходом 24 В для железнодорожной техники.
Назначение и краткое описание
RSD-100C-24 — это одновыходной DC-DC преобразователь серии RSD-100 мощностью 100 Вт, предназначенный для применения в железнодорожной и промышленной аппаратуре. Модуль обеспечивает стабилизированное выходное напряжение 24 В при широком диапазоне входного напряжения, имеет гальваническую развязку, встроенные функции защиты и исполнение для работы в жестких условиях эксплуатации.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| RSD |
Серия железнодорожных DC-DC преобразователей Mean Well |
| 100 |
Номинальная мощность 100 Вт |
| C |
Исполнение с входным диапазоном 67.2–143 В постоянного тока |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Ключевые особенности
- Входной диапазон 67.2–143 В постоянного тока.
- Выход 24 В постоянного тока, номинальный ток 4.2 А.
- Мощность до 100.8 Вт.
- Гальваническая развязка вход–выход 4 кВ постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки входа.
- Пассивное охлаждение за счет свободной конвекции.
- Исполнение для железнодорожных применений, соответствие EN50155, IEC60571, IEC61373 и EN50121-3-2.
- Низкопрофильный корпус высотой 36 мм.
- Встроенный светодиодный индикатор состояния.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 4.2 А |
| Диапазон выходного тока | 0–4.2 А |
| Номинальная мощность | 100.8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.2% |
| Стабилизация по нагрузке | ±1.0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| КПД, тип. | 91% |
Вход
| Параметр | Значение |
| Входное напряжение | 67.2–143 В постоянного тока |
| Диапазон рабочего входного напряжения | 57.6–154 В постоянного тока |
| Потребляемый ток по входу, тип. | 1.2 А при 110 В постоянного тока |
| Пусковой ток, тип. | 30 А при 110 В постоянного тока |
| Диапазон работы при входе | Полная нагрузка при отклонении до ±30% от номинального входного напряжения; выдержка до 1 с при ±40% |
| Защита от пониженного входного напряжения | Отключение при снижении ниже Vimin; автоматическое восстановление при возврате напряжения |
| Защита от переполюсовки | MOSFET в цепи отрицательного входа; при обратной полярности выход отсутствует |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 115–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выхода, восстановление после повторного включения питания |
| Защита от короткого замыкания | Есть, режим постоянного ограничения тока |
| Изоляция | Вход–выход: 4 кВ постоянного тока; вход–корпус: 2.5 кВ постоянного тока; выход–корпус: 2.5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм минимум / 500 В постоянного тока / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +55°C без дерейтирования; до +70°C при 60% нагрузки на свободной конвекции; до +70°C без дерейтирования при внешней базовой пластине |
| Рабочая температура при железнодорожном исполнении | TX-класс при установке с учетом тепловых условий |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Температурный коэффициент | ±0.03%/°C, в диапазоне 0–50°C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
ЭМС и стандарты
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование согласно BS EN/EN62368-1 |
| Стандарты железнодорожного применения | BS EN/EN50155, IEC60571, IEC61373 |
| ЭМС-стандарты | BS EN/EN50121-3-2, BS EN/EN55032, EN55035, EAC TP TC 020 |
| Проведение помех | Класс A |
| Излучаемые помехи | Класс B |
| Стойкость к помехам | BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry |
| Огнестойкость | EN45545-2 |
| Перерыв питания | EN50155:2021, соответствие уровню S1 |
Механические параметры
| Параметр | Значение |
| Габариты | 161 × 68 × 36 мм (Д × Ш × В) |
| Масса | 0.563 кг |
| Упаковка | 24 шт. / 14.5 кг / 0.91 куб. фута |
| Тип корпуса | Case No. 999A |
| Способ охлаждения | Свободная конвекция |
| Крепление | Вариант установки на железную пластину / внешнюю базовую пластину; монтаж по схеме из документации |
| Светодиод | Есть |
Надежность
| Параметр | Значение |
| MTBF | 2446.2 тыс. часов минимум, Telcordia SR-332 (Bellcore); 254.2 тыс. часов минимум, MIL-HDBK-217F (25°C) |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 24, 48, 110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0.1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку нагрузки, линейную регулировку и регулировку по нагрузке.
4. Рекомендуемая емкость внешнего выходного конденсатора не должна превышать 5000 мкФ. Для моделей RSD-100-5/12.
5. При установке компонента на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм с соблюдением условий из документации обеспечивается требуемый тепловой режим.
6. Дерейтирование по температуре окружающей среды составляет 3.5%/1000 м для безвентиляторного исполнения и 5%/1000 м для исполнения с вентилятором при высоте выше 2000 м.
