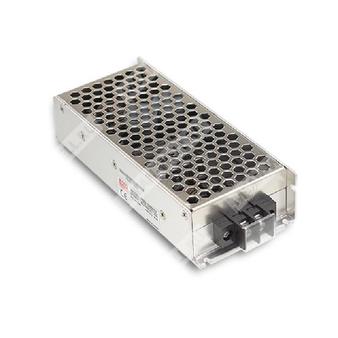

RSD-100D-12 - преобразователь постоянного тока 100 Вт с выходом 12 В для железнодорожных и промышленных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSD | Серия источников питания для железнодорожного применения |
| 100 | Номинальная мощность 100 Вт |
| D | Исполнение с диапазоном входного напряжения 67,2…143 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Краткое описание
RSD-100D-12 — одновыходной DC/DC-преобразователь серии RSD-100, предназначенный для питания аппаратуры от широкого диапазона входных напряжений постоянного тока в условиях железнодорожной и промышленной эксплуатации.
Основные особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Диапазон входа 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа.
- Гальваническая развязка вход/выход 4000 В постоянного тока.
- Охлаждение за счет свободной конвекции.
- Полукомпаундированное исполнение.
- Встроенная схема ограничения выходного тока.
- Низкопрофильный корпус высотой 36 мм.
- Применяются электролитические конденсаторы с ресурсом 105 °C.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке.
Выход
| Параметр | Значение для RSD-100D-12 |
| Выходное напряжение | 12 В постоянного тока |
| Номинальный выходной ток | 8,4 А |
| Диапазон выходного тока | 0…8,4 А |
| Номинальная выходная мощность | 100,8 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 800 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение для RSD-100D-12 |
| Диапазон входного напряжения | 67,2…143 В постоянного тока |
| Расширенный диапазон входного напряжения | 57,6…154 В постоянного тока |
| КПД тип. | 91% |
| Потребляемый входной ток тип. | 1,2 А / 110 В постоянного тока |
| Пусковой ток тип. | 30 А / 110 В постоянного тока |
| Время удержания | См. графики удержания нагрузки на странице 3 документа |
| Срабатывание по пониженному входному напряжению | Примерно 53,7…57,3 В по графику для исполнения D |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения постоянного тока; восстановление автоматическое после устранения неисправности |
| Перенапряжение | 5,75…7 В / 13,8…16,2 В / 27,6…32,4 В в зависимости от исполнения; для RSD-100D-12 — 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от обратной полярности входа | MOSFET в цепи отрицательного входа; при обратном подключении выход отсутствует |
| Защита от короткого замыкания | Имеется, по схеме ограничения тока |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ постоянного тока; вход/корпус: 2,5 кВ постоянного тока; выход/корпус: 2,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Помехоэмиссия | BS EN/EN55032 (CISPR32): кондуктивные помехи класс A, излучаемые помехи класс B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; EN55035; уровень light industry; BS EN / EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации, BS EN/EN50121-3-2 по ЭМС, BS EN/EN45545-2 по пожарной безопасности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+55 °C без дерейтингa; +70 °C при 60% нагрузки с естественной конвекцией; +70 °C без дерейтингa при установке на внешнюю опорную пластину, класс TX |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
| MTBF | 2446,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 254,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
| Габариты | 161 × 68 × 36 мм (Д × Ш × В) |
| Масса | 0,563 кг |
| Исполнение корпуса | Полукомпаундированное |
| Охлаждение | Естественная конвекция |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 14,5 кг |
| Объём упаковки | 0,91 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | FG, защитное заземление |
| 1 (выход) | Выход постоянного тока V- |
| 2 (выход) | Выход постоянного тока V+ |
Примечания
| 1 | Все параметры, не оговоренные особо, измеряются при входе 24, 48, 110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием пары витых проводников длиной 12 дюймов, с включёнными конденсаторами 0,1 мкФ и 47 мкФ, подключёнными параллельно. |
| 3 | Допуск включает установку допусков линии и нагрузки. |
| 4 | Рекомендуется, чтобы внешняя ёмкость на выходе не превышала 5000 мкФ. |
| 5 | Для испытаний ЭМС блок должен быть установлен на металлическую пластину 360 × 360 мм толщиной 1 мм; при этом испытания соответствуют требованиям ЭМС при монтаже изделия согласно инструкции. |
| 6 | Температурное дерейтингование: 3,5 °C/1000 м для работы без вентилятора и 5 °C/1000 м для работы с вентилятором на высоте более 2000 м. |
Сведения по установленным режимам и применению
Серия допускает параллельное включение только с внешними схемными решениями для повышения надёжности, но не для увеличения выходного тока. Для параллельной работы требуется установка диода на положительный выход каждого источника. Допускается последовательное включение для получения более высокого выходного напряжения; при этом требуется внешний блокирующий диод во избежание повреждения источников при пуске.
Для условий EN50155 TX при полной нагрузке на 70 °C изделие должно быть установлено на металлическую пластину, обеспечивающую требуемый тепловой режим. При отсутствии железной пластины снижается допустимая температура полной нагрузки до 55 °C.
