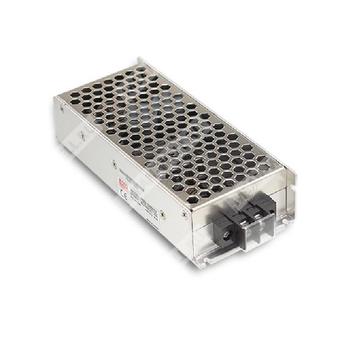

RSD-100D-5 - 100-ваттный DC/DC-преобразователь для железнодорожных систем с широким входным диапазоном и защитами.
Это одиночный изолированный DC/DC-преобразователь серии RSD-100, предназначенный для применения в железнодорожной и промышленной электронике, с выходным напряжением 5 В и мощностью 100 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSD | Серия железнодорожных DC/DC-преобразователей Mean Well |
| 100 | Номинальная мощность 100 Вт |
| D | Исполнение с широким диапазоном входного напряжения 110 В DC |
| 5 | Номинальное выходное напряжение 5 В DC |
Краткое описание
Серия RSD-100 представляет собой одноканальные DC/DC-преобразователи с гальванической развязкой, предназначенные для железнодорожного применения. Для модели RSD-100D-5 предусмотрены расширенный входной диапазон, высокий уровень помехоустойчивости, защита от короткого замыкания, перегрузки, перенапряжения и неправильной полярности входа.
Основные особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа.
- Гальваническая развязка 4000 В DC.
- Охлаждение за счёт свободной конвекции воздуха.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильный корпус высотой 36 мм.
- Конденсаторы с длительным сроком службы при 105 °C.
- Светодиодная индикация включения.
- Испытание на 100% нагрузке.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В DC |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0…20 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум, не более | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| Давление/коррекция выходного напряжения | Опция, в стандартном изделии отсутствует |
Вход
| Параметр | Значение |
| Входное напряжение, номинал | 110 В DC |
| Диапазон входного напряжения | 57,6…154 В DC |
| Диапазон входного напряжения 2:1 | 67,2…143 В DC |
| КПД, типовое значение | 89,5% |
| Пусковой ток, типовое значение | 1,2 А / 110 В DC |
| Потребляемый ток по входу, типовое значение | 1,2 А / 110 В DC |
| Время удержания | См. график времени удержания для нагрузки |
| Контроль провалов входного напряжения | При снижении ниже Vimin внутренний управляющий ИС выключает выход; восстановление автоматическое после превышения Vimin |
| Защита от переполюсовки | MOSFET в цепи отрицательного входа; при обратной полярности выход отсутствует |
| Перенос по входному напряжению | В пределах ±30% от номинала — работа на полной нагрузке; ±40% от номинала — выдерживание в течение 1 с |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…7 В |
| Тип защиты при перенапряжении | Отключение выхода; для восстановления требуется повторное включение питания |
| Защита от короткого замыкания | Есть |
| Защита от обратной полярности | Есть |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 4 кВ DC |
| Испытательное напряжение вход-корпус | 2,5 кВ DC |
| Испытательное напряжение выход-корпус | 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтирования; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без дерейтирования при внешней базовой пластине, соответствие классу TX |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | До 5000 м |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Стандарты для железнодорожного применения | BS EN/EN50155, IEC60571, включая IEC61373 по удару и вибрации |
| Электромагнитная совместимость | BS EN/EN50121-3-2, BS EN/EN55032 (CISPR32), BS EN/EN55035, EAC TP TC 020 |
| Излучение помех | Проводимые помехи: класс A; излучаемые помехи: класс B |
| Устойчивость к помехам | BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry |
| Пожарная безопасность | BS EN/EN45545-2 |
| Норма прерывания питания | EN50155:2021 — соответствует уровню S1 |
Надёжность
| Параметр | Значение |
| MTBF | 2446,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 254,2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 161 × 68 × 36 мм (Д × Ш × В) |
| Масса | 0,563 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,91 куб. фута |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 24,8 В, 110 В DC на входе, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминализированной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установившееся отклонение, линейную стабилизацию и стабилизацию по нагрузке.
- Рекомендуемая внешняя выходная ёмкость не должна превышать 5000 мкФ; для моделей RSD-100-5 и RSD-100-12 действует это ограничение.
- Для обеспечения электромагнитной совместимости при установке компонента на металлическую базовую пластину толщиной 1 мм она должна быть размещена на расстоянии 3 мм от металлической опорной пластины; следует подтвердить соответствие требованиям EMC в составе конечного оборудования.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м при использовании безвентиляторного исполнения и 5 °C на 1000 м при исполнении с вентилятором для высоты выше 2000 м.
Назначение и область применения
Источник питания предназначен для железнодорожной автоматики, промышленной электроники, систем управления, телекоммуникационного и бортового оборудования, где требуется изолированное стабильное питание 5 В DC при широком диапазоне входного напряжения и повышенной стойкости к помехам и климатическим воздействиям.
