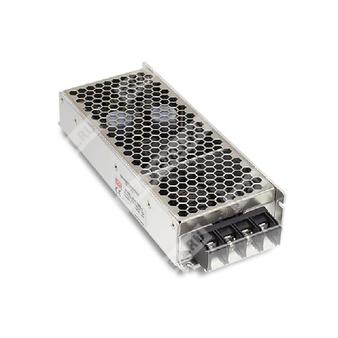

RSD-150B-12 - 150-ваттный преобразователь DC-DC для железнодорожных систем с широким входным диапазоном и защитами.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | RSD | Railway Single Output DC-DC Converter — железнодорожный преобразователь постоянного тока с одним выходом |
| Номинальная мощность | 150 | 150 Вт |
| Исполнение по входному диапазону | B | Исполнение для входного диапазона 16,8–31,2 В DC |
| Выходное напряжение | 12 | 12 В |
Краткое назначение
RSD-150B-12 — это одноканальный преобразователь DC-DC мощностью 150 Вт для железнодорожного и промышленного применения с выходом 12 В и защитным набором функций.
Описание
Преобразователь серии RSD-150 предназначен для систем, где требуется устойчивое питание постоянного тока в условиях широкого диапазона входного напряжения, повышенных требований к электромагнитной совместимости, виброустойчивости и работе в железнодорожной среде.
Модель RSD-150B-12 относится к исполнению с номинальным выходным напряжением 12 В и номинальным выходным током 12,5 А. Входной диапазон исполнения B составляет 16,8–31,2 В DC. Устройство выполнено как преобразователь с одним выходом, с естественным воздушным охлаждением, полу-залитой конструкцией и встроенными цепями защиты.
Основные особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа.
- Гальваническая развязка 4000 В DC между входом и выходом.
- Охлаждение за счет свободной конвекции.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильный корпус 36 мм.
- Светодиодный индикатор состояния.
- 100% испытание на полную нагрузку при приработке.
- 3 года гарантии.
Технические параметры
Выход
| Параметр | Значение для RSD-150B-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0–12,5 А |
| Номинальная выходная мощность | 150 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±0,3% |
| Регулировка по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
Вход
| Параметр | Значение для RSD-150B-12 |
| Диапазон входного напряжения в непрерывном режиме | 16,8–31,2 В DC |
| Диапазон входного напряжения в течение 1 с | 14,4–33,6 В DC |
| Типовой КПД | 90% |
| Типовой пусковой ток | 45 А / 24 В DC |
| Защита от обратной полярности входа | Есть, на MOSFET в отрицательной входной линии |
| Защита от пониженного входного напряжения | Есть, с автоматическим восстановлением при возврате напряжения выше порога |
| Держание при пропадании питания | См. кривую Hold-up Time для модели RSD-150B-12 |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения причины |
| Перенапряжение | 115–140% от номинального выходного напряжения; отключение с ручным повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания | Есть |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ DC |
| Испытательное напряжение изоляции вход–корпус | 2,5 кВ DC |
| Испытательное напряжение изоляции выход–корпус | 2,5 кВ DC |
| Сопротивление изоляции | Не менее 100 МОм при 500 В DC, 25 °C, 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +55 °C без снижения параметров; до +70 °C при 60% нагрузки при свободной конвекции; до +70 °C без снижения параметров при внешней опорной плите, при соответствии TX class |
| Рабочая влажность | 5–95% RH без конденсации |
| Температура хранения | от -40 до +85 °C |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Высота эксплуатации | 5000 м |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2405,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 223,3 тыс. ч, минимум |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Исполнение корпуса | Case No. 978A |
| Крепление | Возможен монтаж на дополнительной железной плите; предусмотрены установочные отверстия M3×4 |
Вибрация и механическая стойкость
| Параметр | Значение |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z; соответствие IEC61373 |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN50121-3-2 для ЭМС, BS EN/EN45545-2 для пожарной безопасности |
| ЭМС-излучение | Соответствие BS EN/EN55032 (CISPR32), излучаемые помехи: класс A, радиопомехи: класс B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, EN55035, уровень light industry, BS EN / EAC TP TC 020 |
| EN50155 | Соответствие EN50155:2021, уровень S1 для прерывания питания |
Термический режим и дерейтинг
При работе без установленной снизу железной пластины максимальная температура окружающей среды при полной нагрузке составляет 55 °C. В диапазоне 55–70 °C требуется снижение выходного тока согласно кривой дерейтирования.
Для выполнения требований EN50155 TX level при полной нагрузке на 70 °C изделие необходимо устанавливать на железную пластину. Рекомендуемая пластина имеет размеры 360 × 360 мм, крепление осуществляется через M3×4, поверхность должна быть ровной и гладкой, а преобразователь должен быть надежно закреплен в центре пластины.
Примечания
- Все параметры измерены при входном напряжении 24,48,110 VDC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с полосой пропускания, используя витую пару проводов длиной 12 дюймов с параллельным конденсатором 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- Силовая часть выполнена как полу-залитый модуль, размещенный в едином каркасе; все испытания ЭМС выполняются при установке на металлическую плиту 360 × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие собственным испытаниям ЭМС.
- Рекомендуется, чтобы суммарная выходная емкость не превышала 5000 мкФ; это относится к моделям RSD-150-5/12.
- Для высот более 2000 м рекомендуется снижать температуру окружающей среды на 3,5 °C на каждые 1000 м и использовать вентиляторы с пылевым фильтром 5 °C/1000 м для моделей с принудительным охлаждением.
Упаковка
| Параметр | Значение |
| Количество в упаковке | 15 шт. |
| Масса упаковки | 13 кг |
| Объем упаковки | 0,75 CUFT |
