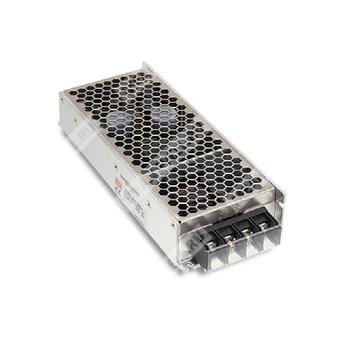

RSD-150B-24 - одноканальный преобразователь DC-DC мощностью 150 Вт для железнодорожных применений и промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RSD | Серия преобразователей DC-DC для железнодорожного применения |
| 150 | Номинальная мощность 150 Вт |
| B | Вариант исполнения по диапазону входного напряжения: 16,8–31,2 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
RSD-150B-24 представляет собой одноканальный изолированный DC-DC преобразователь серии RSD-150 для питания нагрузок от бортовых и промышленных источников постоянного тока. Модель рассчитана на работу в железнодорожных системах, соответствует требованиям EN50155 / IEC60571 и стандартам по стойкости к вибрации, ударным воздействиям, электромагнитной совместимости и пожарной безопасности.
Для изделия характерны широкий диапазон входного напряжения, гальваническая развязка 4000 В DC между входом и выходом, встроенные защиты по короткому замыканию, перегрузке, перенапряжению, перегреву и переполюсовке входа, а также работа с естественным воздушным охлаждением.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 6,3 А |
| Диапазон регулирования тока нагрузки | 0–6,3 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Уровень срабатывания перегрузки | 105–135% от номинальной выходной мощности |
| Защита от перенапряжения | Отключение выходного напряжения с последующим ручным восстановлением после повторной подачи питания |
| Порог защиты от перенапряжения | 27,6–32,4 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 16,8–31,2 В DC |
| Рабочий диапазон входного напряжения при полной нагрузке | 14,4–33,6 В DC |
| Сохранение работоспособности при кратковременной перенапряжении входа | До 40% от номинального входного напряжения в течение 1 с |
| Входной ток, тип. | 7,3 А / 24 В |
| Пусковой ток, тип. | 45 А / 24 В DC |
| КПД, тип. | 92% |
| Время удержания | См. кривую удержания для соответствующей модели |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входного провода, без выходного напряжения при обратной полярности |
| Защита от пониженного входного напряжения | При снижении ниже Vimin внутренний управляющий ИС отключает выход; восстановление при превышении Vimin |
| Предохранитель по входу | Time-Lag, Conquer UDA-A, 4 A, 250 В |
Изоляция и электрическая прочность
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 4 кВ DC; вход–корпус: 2,5 кВ DC; выход–корпус: 2,5 кВ DC |
| Сопротивление изоляции | Не менее 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | −40…+55 °C без дерейтинга; +70 °C при 60% нагрузки при естественной конвекции; +70 °C без дерейтинга при установке на внешнюю базовую пластину, соответствие TX class |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Рабочая высота | До 5000 м |
Защиты
| Вид защиты | Характеристика |
|---|
| Короткое замыкание | Постоянное ограничение тока, автоматическое восстановление после устранения аварии |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Перенапряжение | Штатное отключение выходного напряжения с восстановлением после повторной подачи питания |
| Перегрев | Автоматическое восстановление после снижения температуры |
| Обратная полярность входа | Отсутствие выходного напряжения при обратном подключении входа |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
|---|
| Стандарты ЭМС по излучению | BS EN/EN55032 (CISPR32): излучение по проводам класс A, излучение в пространстве класс B; EAC TP TC 020 |
| Стандарты ЭМС по устойчивости | BS EN/EN61000-4-2, -3, -4, -5, -6, -8; EN55035; уровень light industry; BS EN / EAC TP TC 020 |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 по ЭМС; BS EN/EN45545-2 по пожарной безопасности |
| Безопасность | IEC62368-1, UL62368-1, AS/NZS62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Исполнение по EN50155 | Соответствие уровню S1 по прерыванию питания |
Надежность, габариты и масса
| Параметр | Значение |
|---|
| MTBF | 2405,1 тыс. ч min по Telcordia SR-332 (Bellcore); 223,3 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 15 шт. / 13 кг / 0,75 CUFT |
Конструктивные сведения
Корпус выполнен в типоразмере Case No. 978A. Охлаждение — свободная конвекция воздуха. Изделие имеет встроенный светодиодный индикатор состояния: зелёный — нормальная работа, отсутствие сигнала — нет питания или отказ.
На входе установлен плавкий предохранитель в цепи положительного входного провода. Внутри предусмотрена защита от переполюсовки на MOSFET и схема подавления пускового тока с последующим байпасом резистора через MOSFET.
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и конденсатора 47 мкФ, параллельно подключенного на выходе.
- Допуск по напряжению включает установку, линейную и нагрузочную стабилизацию.
- Изделие должно устанавливаться в составе системы с соблюдением требований по электромагнитной совместимости; для прохождения испытаний применялись монтаж на алюминиевой пластине 360 × 360 мм толщиной 1 мм и подключение эквивалентной нагрузки.
- Рекомендуемая суммарная выходная ёмкость не должна превышать 5000 мкФ.
- При эксплуатации на высоте более 2000 м и до 5000 м допускается снижение температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей с вентиляторами; для данной модели требуется учитывать установочные условия и тепловой режим.
