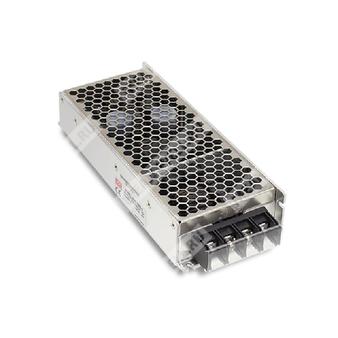

RSD-150B-5 - DC-DC преобразователь 150 Вт для железнодорожных и промышленных применений с выходом 5 В.
Назначение: одноканальный изолированный преобразователь постоянного тока для питания низковольтной нагрузки в системах промышленной и железнодорожной автоматики.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSD | Серия Railway Single Output DC-DC Converter |
| 150 | Номинальная мощность 150 Вт |
| B | Исполнение с широким диапазоном входного напряжения постоянного тока |
| 5 | Номинальное выходное напряжение 5 В |
Краткое описание
RSD-150B-5 представляет собой преобразователь постоянного тока в постоянный ток мощностью 150 Вт с одним выходом 5 В. Модель предназначена для применения в железнодорожной технике и промышленной электронике, рассчитана на работу в расширенном диапазоне входных напряжений и имеет гальваническую развязку между входом и выходом.
Основные особенности
- Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожной техники.
- Входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от обратной полярности входа.
- Гальваническая развязка вход/выход 4000 ВDC.
- Охлаждение за счет свободной конвекции воздуха.
- Полу-герметизированное исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильный корпус высотой 36 мм.
- Используются электролитические конденсаторы с ресурсом 105 °C.
- Светодиодный индикатор состояния питания.
- Испытание на полную нагрузку 100% в процессе burn-in.
- Гарантийный срок 3 года.
Область применения
- Железнодорожные системы управления и автоматики.
- Промышленные источники питания и распределенные системы питания.
- Оборудование, требующее изолированного источника 5 В постоянного тока.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 30 А |
| Диапазон выходного тока | 0 – 30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый ток по входу, тип. | 7,3 А при 24 В |
| Входное напряжение, непрерывный режим | 16,8 – 31,2 ВDC |
| Входное напряжение, 1 с | 14,4 – 33,6 ВDC |
| Пусковой ток, тип. | 45 А при 24 ВDC |
| Держание напряжения | См. страницу 3, кривая удержания под нагрузкой |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 16,8 – 31,2 ВDC |
| Допустимый кратковременный диапазон | 14,4 – 33,6 ВDC в течение 1 с |
| Номинальный ток по входу | 7,3 А при 24 ВDC |
| Пусковой ток | 45 А при 24 ВDC |
| Фильтрация помех | Встроенный EMI-фильтр |
| Защита от обратной полярности | MOSFET в цепи отрицательного входа |
| Защита от перенапряжений и импульсов на входе | Допустима работа в пределах ±30% от номинального входного напряжения при полной нагрузке; ±40% в течение 1 с |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 30 А |
| Диапазон выходного тока | 0 – 30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Точность установки напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска | 800 мс |
| Время нарастания | 50 мс при полной нагрузке |
Защиты
| Параметр | Принцип действия |
| Перегрузка | 105 – 135% от номинальной выходной мощности; режим ограничения тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 115 – 140% от номинального выходного напряжения; отключение выхода с последующим перезапуском после повторной подачи питания |
| Перегрев | Отключение выхода; автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Предусмотрена |
| Защита от обратной полярности | Предусмотрена на входе |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход – выход | 4 кВDC |
| Испытательное напряжение изоляции вход – корпус | 2,5 кВDC |
| Испытательное напряжение изоляции выход – корпус | 2,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
Защита и соответствие по ЭМС
| Параметр | Значение |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32); проводимые помехи — класс A, излучаемые помехи — класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, EN55035, уровень light industry, BS EN / EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации, BS EN/EN50121-3-2 по ЭМС, BS EN/EN45545-2 по пожарной безопасности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 … +55 °C без дерейтирования; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без дерейтирования при внешней базовой пластине, соответствие TX class |
| Рабочая влажность | 5 – 95% RH, без конденсации |
| Температура хранения | -40 … +85 °C |
| Температурный коэффициент | ±0,03%/°C (0 … 50 °C) |
| Вибрация | 10 – 500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z; монтаж согласно IEC61373 |
| Высота эксплуатации | 5000 м |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2405,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 223,3 тыс. ч, минимум |
Габариты и конструкция
| Параметр | Значение |
| Габариты | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Исполнение корпуса | Полу-герметизированный корпус |
| Тип монтажа | Установка на шасси или на дополнительную железную пластину |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 15 шт. |
| Масса упаковки | 13 кг |
| Объем упаковки | 0,75 CUFT |
Порядок вывода и обозначения на клеммах
| Входные клеммы | Назначение |
| 1 | DC INPUT V+ |
| 2 | DC INPUT V- |
| 3 | FG |
| Выходные клеммы | Назначение |
| 1 | DC OUTPUT -V |
| 2 | DC OUTPUT +V |
Примечания
- Все параметры измеряются при входном напряжении 24,8 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, при завершении 0,1 мкФ и 47 мкФ параллельно.
- Допуск по напряжению включает допуск установки, стабилизацию по линии и по нагрузке.
- Для выполнения ЭМС-испытаний изделие монтировалось на металлическую пластину 360 × 360 мм толщиной 1 мм; конечная система должна подтверждать соответствие требованиям ЭМС в составе оборудования.
- Рекомендуемая внешняя выходная емкость не должна превышать 5000 мкФ; для модели RSD-150-5/12.
- Для окружения с высотой более 2000 м и до 5000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м для вентиляторных моделей и на 5 °C на каждые 1000 м для моделей с вентилятором, указанное в примечании документа.
