RSD-150C-12

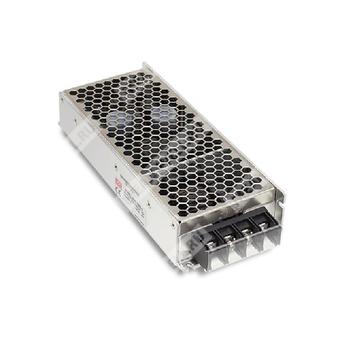

RSD-150C-12 - железнодорожный DC-DC преобразователь 150 Вт для питания промышленной аппаратуры.
Назначение: одновыходной изолированный преобразователь постоянного тока серии RSD-150 для применения в железнодорожной и промышленной электронике, с широким входным диапазоном, защитами и исполнением по стандартам EN 50155 и связанным нормативам.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSD | Серия железнодорожных источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| C | Исполнение с входным диапазоном 33,6 ~ 67,2 В DC |
| 12 | Номинальное выходное напряжение 12 В DC |
Краткое описание серии
Серия RSD-150 представляет собой источники питания DC-DC мощностью 150 Вт с одним выходом, предназначенные для железнодорожного применения. Для изделий серии характерны: широкий входной диапазон, гальваническая развязка 4000 В DC, охлаждение за счет свободной конвекции, полукомпаундное исполнение, встроенные защиты от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа, а также светодиодная индикация состояния.
Особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева, переполюсовки входа.
- Изоляция вход–выход 4000 В DC.
- Охлаждение свободной конвекцией.
- Полукомпаундное исполнение.
- Встроенная схема ограничения тока в режиме перегрузки.
- Низкопрофильный корпус 36 мм.
- Использование электролитических конденсаторов с ресурсом 105 °C.
- Светодиодный индикатор состояния.
- 100% испытание на работу при полной нагрузке после выдержки.
- 3 года гарантийного срока производителем указаны в листе данных, в данном описании не приводятся.
Применение
Источник питания предназначен для железнодорожных систем, промышленной автоматики, оборудования с требованием к повышенной устойчивости к климатическим и механическим воздействиям, а также для аппаратуры, где требуется изолированное питание 12 В DC от бортовой сети постоянного тока.
Таблица параметров: выход
| Параметр | Значение для RSD-150C-12 |
| Выходное напряжение | 12 В DC |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0 ~ 12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 120 мВ p-p |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
Таблица параметров: вход
| Параметр | Значение для RSD-150C-12 |
| Диапазон входного напряжения | 33,6 ~ 67,2 В DC |
| Номинальное входное напряжение | 48 В DC |
| КПД тип. | 91% |
| Пусковой ток тип. | 3,6 А / 48 В DC |
| Удержание питания тип. | Переходные характеристики приведены в графике удержания питания для модели RSD-150C-12 |
| Защита от пониженного входного напряжения | При снижении входного напряжения ниже Vimin преобразователь отключается; восстановление — автоматически после возврата напряжения выше Vimin |
| Устойчивость к входному перенапряжению | Допускается работа в пределах ±30% от номинального входного напряжения в режиме полной нагрузки; выдерживание ±40% от номинального входного напряжения в течение 1 секунды |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входа, при обратной полярности выход отсутствует |
Таблица параметров: защиты
| Параметр | Значение для RSD-150C-12 |
| Короткое замыкание | Защита реализована; тип защиты — постоянное ограничение тока, восстановление после снятия аварийного режима |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | 115 ~ 140% от номинального выходного напряжения |
| Перегрев | Отключение выходного напряжения при срабатывании встроенного температурного датчика; восстановление автоматически после снижения температуры |
| Защита от переполюсовки | Есть |
Таблица параметров: среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +55 °C без дерейтирования; +70 °C при 60% нагрузки при охлаждении свободной конвекцией; +70 °C без дерейтирования с внешней базовой пластиной, соответствие TX class |
| Рабочая влажность | 5 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Высота эксплуатации | 5000 м |
Таблица параметров: изоляция, безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ DC; вход–корпус: 2,5 кВ DC; выход–корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование с учетом BS EN/EN62368-1 |
| Стандарты ЭМС | BS EN/EN55032, BS EN/EN61000-4-2,3,4,5,6,8, EN55035, EAC TP TC 020 |
| Излучаемые помехи | Соответствие BS EN/EN55032; излучение класс B |
| Кондуктивные помехи | Соответствие BS EN/EN55032; кондуктивные помехи класс A |
| Устойчивость к помехам | Light industry level |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN50121-3-2 для ЭМС, BS EN/EN45545-2 для пожарной безопасности |
Таблица параметров: конструкция
| Параметр | Значение |
| Габариты | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 15 шт. / 13 кг / 0,75 CUFT |
| Корпус | Полукомпаундное исполнение |
| Охлаждение | Свободная конвекция воздуха |
| Индикация | Светодиодный индикатор состояния |
| Частота преобразования | 130 кГц |
| Внутренний предохранитель | Последовательно в положительной входной линии |
Таблица параметров: предохранитель входа
| Тип | Вид | Номинал |
| B | Плавкий, замедленный | Conquer UDA-A, 15 A, 250 В |
| C | Плавкий, замедленный | Conquer UDA-A, 10 A, 250 В |
| D | Плавкий, замедленный | Conquer UDA-A, 4 A, 250 В |
MTBF
| Показатель | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2405,1 тыс. часов, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 223,3 тыс. часов, минимум |
Примечания
| 1 | Все параметры измерены при входном напряжении 24,48,110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатора 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает допуск установки, нестабильность по линии и по нагрузке. |
| 4 | Источник питания классифицирован как компонент, который будет установлен в оборудование конечного применения. Испытания ЭМС выполнены при монтаже на алюминиевой пластине 360 мм × 360 мм толщиной 1 мм. Оборудование конечного применения должно быть повторно подтверждено на соответствие директивам/стандартам ЭМС. |
| 5 | Рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ. |
| 6 | При высоте эксплуатации более 2000 м (6500 футов) температура окружающей среды должна быть снижена на 3,5 °C на каждые 1000 м для вентиляторных моделей и на 5 °C на каждые 1000 м для моделей с вентилятором. |
Дополнительные сведения по режимам работы и защите
Перегрузка: при превышении 105 ~ 135% от номинальной выходной мощности преобразователь переходит в режим ограничения тока. После устранения неисправности восстановление происходит автоматически. Длительная работа в зоне перегрузки не рекомендуется, так как это может вызвать перегрев и сократить срок службы изделия.
Перенапряжение: при превышении 115 ~ 140% от номинального напряжения выхода преобразователь отключается и для восстановления требует повторного включения питания.
Перегрев: при срабатывании встроенного температурного датчика преобразователь отключает выход; восстановление выполняется автоматически после снижения температуры ниже пороговой.
Индикация LED: зеленый цвет — нормальная работа; отсутствие сигнала — отсутствие питания или неисправность.
Механические размеры и подключение
Корпус выполнен в форм-факторе Case No. 978A. Размеры по документу: 189 мм по длине, 77 мм по ширине и 36 мм по высоте. На чертеже указаны монтажные отверстия и привязки по координатам; предусмотрены клеммы входа и выхода, а также клемма FG.
Назначение выводов входа: 1 — DC INPUT V+, 2 — DC INPUT V−, 3 — FG.
Назначение выводов выхода: 1 — DC OUTPUT −V, 2 — DC OUTPUT +V.
Итог: RSD-150C-12 — компактный железнодорожный изолированный DC-DC преобразователь 12 В / 150 Вт с входом 33,6 ~ 67,2 В DC, рассчитанный на жесткие условия эксплуатации и промышленную интеграцию.
