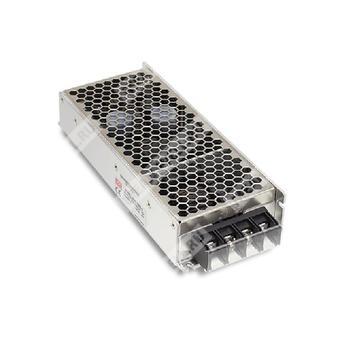

RSD-150C-24 - изолированный 150-ваттный railway DC-DC преобразователь 24 В с широким входом и защитами.
Расшифровка партномера
| Партномер |
Расшифровка |
| RSD |
Серия railway DC-DC преобразователей |
| 150 |
Номинальная мощность 150 Вт |
| C |
Диапазон входного напряжения для исполнения 33,6–62,4 В постоянного тока |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение и общие сведения
RSD-150C-24 представляет собой одноканальный изолированный DC-DC преобразователь серии RSD-150, предназначенный для применения в железнодорожной и промышленной аппаратуре. Изделие рассчитано на работу в широком диапазоне входного напряжения, обеспечивает стабилизированное выходное напряжение 24 В и имеет встроенные функции защиты по перегрузке, перенапряжению, перегреву и от обратной полярности входа.
По документации серия соответствует требованиям железнодорожных стандартов, включая BS EN/EN50155, IEC60571, IEC61373, BS EN/EN50121-3-2 и BS EN/EN45545-2. Исполнение относится к полу-герметизированным решениям с охлаждением свободной конвекцией.
Ключевые особенности
- Входной диапазон: 33,6–62,4 В DC.
- Номинальная выходная мощность: 150 Вт.
- Выходное напряжение: 24 В DC.
- Изоляция вход–выход: 4000 В DC.
- Охлаждение: свободная конвекция воздуха.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока при перегрузке.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и обратной полярности.
- Светодиодная индикация состояния.
- Габаритная высота корпуса 36 мм.
- Испытание на 100% полную нагрузку в течение времени burn-in.
Выходные параметры
| Параметр |
Значение для RSD-150C-24 |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
6,3 А |
| Диапазон регулирования тока |
0–6,3 А |
| Номинальная выходная мощность |
151,2 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±2,0% |
| Линейная стабилизация |
±0,2% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска и нарастания |
800 мс, 50 мс при полной нагрузке |
| КПД тип. |
90% |
Входные параметры
| Параметр |
Значение для RSD-150C-24 |
| Диапазон входного напряжения, непрерывный |
33,6–62,4 В DC |
| Диапазон входного напряжения, 1 с |
28,8–67,2 В DC |
| КПД тип. |
90% |
| Пусковой ток тип. |
45 А / 48 В DC |
| Входной ток тип. |
3,6 А / 48 В |
| Защита от обратной полярности входа |
MOSFET в цепи отрицательного входа, при обратном подключении выход отсутствует |
| Работа в широком диапазоне входа |
До ±30% от номинального входного напряжения допускается полная нагрузка; при ±40% выдерживается 1 с |
| Защита от пониженного входного напряжения |
Отключение при снижении ниже Vimin с автоматическим восстановлением |
Защитные функции
| Параметр |
Описание |
| Перегрузка |
105–135% от номинальной выходной мощности; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
115–140% от номинального выходного напряжения; отключение с восстановлением только после повторного включения питания |
| Перегрев |
Отключение при срабатывании датчика температуры; автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Защита предусмотрена |
| Протекание тока при параллельной работе |
При внешнем параллельном соединении возрастает ток утечки; требуется учет схемотехники и безопасности |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход–выход |
4 кВ DC |
| Испытательное напряжение изоляции вход–корпус |
2,5 кВ DC |
| Испытательное напряжение изоляции выход–корпус |
2,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -40 до +55 °C без дерейтирования; до +70 °C при 60% нагрузки при свободной конвекции; до +70 °C без дерейтирования при установке на внешнюю базовую пластину, соответствие классу TX |
| Рабочая влажность |
5–95% RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж согласно IEC61373 |
| Высота эксплуатации |
5000 м |
Механические параметры
| Параметр |
Значение |
| Габариты |
189 × 77 × 36 мм |
| Масса |
0,8 кг |
| Тип корпуса |
Case No. 978A |
| Крепление |
Через монтажные отверстия; предусмотрена установка на дополнительную железную пластину для улучшения теплового режима |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
2405,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
223,3 тыс. ч минимум |
Соответствие стандартам
| Область |
Соответствие |
| Безопасность |
UL62368-1, AS/NZS62368-1, IEC62368-1, EAC TP TC 004 approved, проектирование согласно BS EN/EN62368-1 |
| EMC |
BS EN/EN55032, BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, EN55035, EAC TP TC 020 |
| Железнодорожные стандарты |
BS EN/EN50155 / IEC60571, IEC61373, BS EN/EN50121-3-2, BS EN/EN45545-2 |
Индикация
| Параметр |
Описание |
| Светодиод |
Зелёный — нормальная работа; отсутствие сигнала — нет питания или отказ |
Примечания
- Все параметры приведены при измерении на 24,48 В DC входе, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц, с использованием скрученной пары 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источники питания серии оснащаются внутренней защитой от скачков входного напряжения; в серии предусмотрен предохранитель, включённый последовательно в положительную входную линию.
- Рекомендуется не превышать суммарную ёмкость внешних выходных конденсаторов 5000 мкФ.
- Для применения на высоте более 2000 м необходимо снижать рабочую температуру окружающей среды на 3,5 °C на каждые 1000 м или использовать вентилятор/принудительное охлаждение.
- Для полного соответствия EN50155 TX level при работе на полной нагрузке при 70 °C требуется установка на железную пластину.
- Для серии предусмотрены варианты работы в параллельном и последовательном соединении только с внешними схемными мерами.
Упаковка
| Параметр |
Значение |
| Упаковка |
15 шт. / 13 кг / 0,75 куб. фута |
Дополнительные сведения по установке и тепловому режиму
Изделие допускает различные способы монтажа, при этом тепловые характеристики остаются одинаковыми для соответствующих вариантов установки, поскольку серия относится к полу-залитым моделям. Для улучшения теплоотвода и выполнения требований по повышенной температуре эксплуатации рекомендуется установка на дополнительную железную пластину размером 360 × 360 мм с креплением M3 × 4 и равномерной ровной поверхностью основания.
При последовательном соединении допускается получение повышенного выходного напряжения за счёт объединения выходов двух источников, однако необходимо применять внешний блокирующий диод, поскольку в изделии отсутствует встроенный обратный блокирующий диод на выходе.
