RSD-150C-5 - 150-ваттный железнодорожный DC-DC преобразователь для питания нагрузок от широкодиапазонной DC-шины.
Назначение: изолированный однотактный источник питания постоянного тока для промышленной, транспортной и железнодорожной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSD | Серия железнодорожных DC-DC преобразователей Mean Well |
| 150 | Номинальная мощность 150 Вт |
| C | Вариант входного диапазона серии |
| 5 | Выходное напряжение 5 В |
Краткое описание
RSD-150C-5 относится к серии RSD-150 — это железнодорожный одиночный выходной DC-DC преобразователь мощностью 150 Вт, рассчитанный на питание ответственных нагрузок от бортовых и промышленных источников постоянного тока. Для устройства характерны изоляция 4000 В DC между входом и выходом, работа в широком диапазоне входного напряжения, встроенные защиты, а также соответствие требованиям железнодорожных стандартов по вибрации, удару, EMC и пожарной безопасности.
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для применения на железнодорожном транспорте.
- Широкий диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, обратная полярность входа.
- Изоляция вход-выход 4000 В DC.
- Охлаждение свободной конвекцией воздуха.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока.
- Низкий профиль: 36 мм.
- Светодиодный индикатор состояния питания.
- Испытание 100% полной нагрузкой на этапе burn-in.
Электрические параметры
| Параметр | Значение для RSD-150C-5 |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 30 А |
| Диапазон регулирования выходного тока | 0…30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| Типовой КПД | 90% |
| Типовой ток потребления по входу | 3,6 А / 48 В; 1,5 А / 110 В |
| Типовой ток пускового броска | 45 А / 110 В DC |
| Время удержания | См. график удержания нагрузки и времени |
Входные параметры
| Параметр | Значение для варианта C |
| Диапазон входного напряжения в непрерывном режиме | 33,6…62,4 В DC |
| Допустимое входное напряжение в течение 1 секунды | 28,8…67,2 В DC |
| Типовой КПД при номинальном режиме | 90% |
| Типовой ток потребления | 3,6 А / 48 В DC |
| Типовой пусковой ток | 45 А / 110 В DC |
| Защита от переполюсовки | MOSFET последовательно в отрицательной входной линии |
| Работа при кратковременном отклонении входа | До ±30% от номинального входного напряжения — работа при полной нагрузке; до ±40% — выдержка 1 с |
| Защита от пониженного входного напряжения | Отключение при снижении ниже Vimin с автоматическим восстановлением после возврата входа |
Параметры защиты
| Вид защиты | Поведение устройства |
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения тока, восстановление автоматическое после устранения причины |
| Перенапряжение | 115…140% от номинального выходного напряжения; отключение с последующим ручным повторным включением |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Обратная полярность входа | Защита посредством MOSFET, выход отсутствует |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4000 В DC |
| Испытательное напряжение вход-корпус | 2500 В DC |
| Испытательное напряжение выход-корпус | 2500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
ЭМС и железнодорожные стандарты
| Параметр | Значение |
| Эмиссия | BS EN/EN55032 (CISPR32), проводимые помехи — класс A, излучаемые помехи — класс B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; EN55035; уровень light industry; BS EN / EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для EMC; BS EN/EN45545-2 для пожарной безопасности |
| Удар и вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC61373 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтинга; +70 °C при 60% нагрузки при охлаждении свободной конвекцией; +70 °C без дерейтинга при установке на внешнюю базовую пластину, соответствие TX class |
| Температура хранения | −40…+85 °C |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Рабочая высота | 5000 м |
Габаритные размеры и масса
| Параметр | Значение |
| Габариты | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 15 шт. / 13 кг / 0,75 CUFT |
MTBF
| Методика | MTBF |
| Telcordia SR-332 (Bellcore) | 2405,1 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 223,3 тыс. часов минимум |
Конструктивные сведения

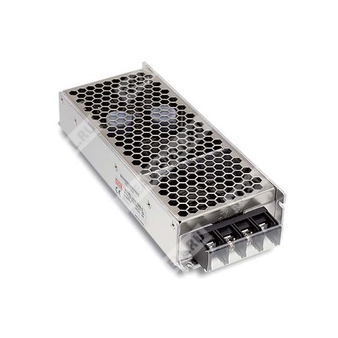

Корпус Case No. 978A. Устройство выполнено в низкопрофильном металлическом корпусе с перфорацией для охлаждения свободной конвекцией. На входной стороне предусмотрен предохранитель, включённый последовательно в положительную входную цепь. На плате предусмотрен светодиодный индикатор состояния.
Назначение выводов
| Номер вывода | Назначение входа | Номер вывода | Назначение выхода |
| 1 | DC INPUT V+ | 1 | DC OUTPUT -V |
| 2 | DC INPUT V- | 2 | DC OUTPUT +V |
| 3 | FG | | |
Предохранитель по входу
| Тип | Исполнение | Номинал |
| B | Time-Lag | Conquer UDA-A, 15A, 250V |
| C | Time-Lag | Conquer UDA-A, 10A, 250V |
| D | Time-Lag | Conquer UDA-A, 4A, 250V |
Примечания
- Параметры пульсаций и шума измерялись при 20 МГц полосе, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск выходного напряжения включает допуск, регулировку по линии и по нагрузке.
- ЭМС-испытания выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Для полноты соответствия конечное оборудование должно быть подтверждено как система.
- Рекомендуется не превышать суммарную внешнюю выходную ёмкость 5000 мкФ.
- Рабочая температура окружающей среды выше 2000 м для моделей 5 В/12 В/24 В должна дополнительно проверяться при снижении температуры на 3,5 °C на каждые 1000 м для вентиляторных исполнений и 5 °C/1000 м для безвентиляторных исполнений, как указано в примечании производителя.
- В спецификации указан режим interruption of voltage supply по EN50155:2021, уровень S1.
