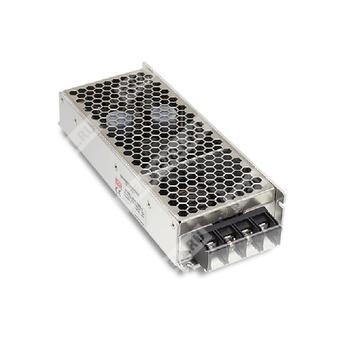

RSD-150D-12 - изолированный DC/DC преобразователь для железнодорожных и промышленных применений с выходом 12 В.
Назначение: преобразование постоянного напряжения широкого диапазона во стабилизированное выходное напряжение 12 В с гальванической развязкой, защитами и соответствием железнодорожным стандартам.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSD | Серия Railway Single Output DC-DC Converter, одноканальный DC/DC преобразователь для железнодорожного применения |
| 150 | Номинальная мощность 150 Вт |
| D | Исполнение с входным диапазоном 67,2–143 В DC |
| 12 | Номинальное выходное напряжение 12 В DC |
Краткое описание
Модуль RSD-150D-12 относится к серии RSD-150 и представляет собой высоконадежный одноканальный источник питания постоянного тока мощностью 150 Вт для железнодорожной аппаратуры и систем промышленной автоматизации. Изделие рассчитано на работу от расширенного входного диапазона, имеет гальваническую развязку 4000 В DC между входом и выходом, встроенные схемы защиты и рассчитано на эксплуатацию в условиях вибрации, ударов, широкого температурного диапазона и повышенных требований к электромагнитной совместимости.
Особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Диапазон входного напряжения 2:1.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева, обратной полярности входа.
- Изоляция вход-выход 4000 В DC.
- Охлаждение естественной конвекцией.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильный корпус высотой 36 мм.
- Алюминиевые электролитические конденсаторы с ресурсом 105 °C.
- Светодиодный индикатор наличия питания.
- Испытание на полную нагрузку 100%.
- Гарантированный срок службы, заявленный в документе как ресурс MTBF.
Основные параметры
| Параметр | Значение |
| Тип изделия | 150-Вт железнодорожный одноканальный DC/DC преобразователь |
| Серия | RSD-150 |
| Модель | RSD-150D-12 |
| Номинальная мощность | 150 Вт |
| Габариты | 189 × 77 × 36 мм |
| Масса | 0,8 кг |
| Упаковка | 15 шт. / 13 кг / 0,75 CUFT |
| MTBF | 2405,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 223,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Диапазон рабочих температур | -40…+55 °C без дерейтинга; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без дерейтинга при внешней опорной пластине, соответствие TX class |
| Температура хранения | -40…+85 °C |
| Относительная влажность | 5…95% RH, без конденсации |
| Коэффициент температурного дрейфа | ±0,03%/°C в диапазоне 0…50 °C |
| Высота эксплуатации | 5000 м |
Вход
| Параметр | Значение |
| Входное напряжение, непрерывный режим | 67,2…143 В DC |
| Входное напряжение, 1 с | 57,6…154 В DC |
| КПД, типовое | 90% |
| Пусковой ток, типовой | 1,5 А при 110 В DC |
| Напряжение изоляции вход-выход | 4000 В DC |
| Напряжение изоляции вход-земля | 2500 В DC |
| Напряжение изоляции выход-земля | 2500 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Сеть питания | Постоянный ток |
| Защита от переполюсовки | MOSFET в цепи отрицательного входа; при обратном подключении выход отсутствует |
| Устойчивость к кратковременному превышению входного напряжения | При отклонении до ±30% от номинального входного напряжения допускается работа на полной нагрузке; при ±40% выдерживает 1 с |
| Защита от пониженного входного напряжения | При снижении входного напряжения ниже Vimin контроллер отключает выход; восстановление автоматическое после превышения Vimin |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Диапазон регулировки выходного напряжения | Не предусмотрен для стандартного изделия; функция опциональна |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0…12,5 А |
| Выходная мощность | 150 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Светодиодная индикация | Зеленый — нормальная работа; отсутствие сигнала — нет питания или отказ |
Защиты
| Параметр | Описание |
| Перегрузка | 105…135% от номинальной выходной мощности; режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115…140% от номинального выходного напряжения; отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выхода при срабатывании датчика температуры на силовом трансформаторе; автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита реализована, поведение согласовано с ограничением тока и режимом восстановления после устранения аварийного режима |
| Тип защиты | Отключение выходного напряжения с восстановлением в зависимости от режима защиты |
ЭМС и стандарты
| Параметр | Значение |
| Стандарты безопасности железнодорожного применения | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
| Безопасность | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование в соответствии с BS EN/EN62368-1 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32): проводимая эмиссия класс A, излучаемая эмиссия класс B; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8; EN55035; уровень light industry; BS EN / EAC TP TC 020 |
| Испытания на вибрацию | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
Условия эксплуатации и дерейтинг
| Параметр | Значение |
| Рабочая температура | -40…+55 °C без дерейтинга |
| Работа при повышенной температуре | +70 °C при 60% нагрузки на свободной конвекции |
| Работа с внешней опорной пластиной | +70 °C без дерейтинга |
| Температурная характеристика нагрузки | При температуре окружающей среды 55…70 °C требуется снижение выходного тока |
| Максимальная температура корпуса | См. указатель tc; для версии без железной пластины максимальная температура окружающей среды при полной нагрузке составляет 55 °C |
| Монтаж | Допускаются показанные варианты установки; для оптимального теплового режима требуется ровная и гладкая поверхность опорной железной пластины при центральном креплении |
| Опорная пластина | Рекомендуемый размер 360 × 360 мм, крепление M3 × 4 |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 978A |
| Размеры | 189 × 77 × 36 мм |
| Длина корпуса | 183 мм |
| Ширина корпуса | 77 мм |
| Высота корпуса | 36 мм |
| Толщина основания | 10 мм max. |
| Выступ элемента tc | 15 мм max. |
| Материал / исполнение | Полузалитое исполнение |
| Ориентация монтажа | Допускается несколько способов установки, тепловые характеристики одинаковы |
Подключение
| Разъем | Назначение |
| Вход, контакт 1 | DC INPUT V+ |
| Вход, контакт 2 | DC INPUT V- |
| Вход, контакт 3 | FG |
| Выход, контакт 1 | DC OUTPUT -V |
| Выход, контакт 2 | DC OUTPUT +V |
Вспомогательные сведения
| Параметр | Значение |
| Частота преобразования | 130 кГц |
| Предохранитель по входу | Последовательно включен в положительную входную линию для защиты от аномального импульса |
| Рекомендуемый тип предохранителя для исполнения D | Time-Lag, Conquer UDA-A, 4 A, 250 V |
| Совместная работа параллельно | Встроенной схемы параллельной работы нет; для резервирования требуется внешняя схема с диодами |
| Последовательное соединение | Допускается для получения более высокого выходного напряжения; требуется внешний блокирующий диод |
| Остаточная пульсация при измерении | Измерение указано при полосе 20 МГц, с 12-дюймовым витым проводом и конденсатором 47 мкФ на выходе |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 24,48,110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары и внешнего параллельного конденсатора 47 мкФ.
- Допуск по напряжению включает допуск, регулировку по сети и по нагрузке.
- Для выполнения испытаний ЭМС изделие монтируют на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Фактическое выполнение ЭМС должно подтверждаться в составе конечного оборудования; производитель рекомендует проводить проверку в реальной системе.
- Суммарная внешняя емкость на выходе не должна превышать 5000 мкФ; для исполнения RSD-150-5/-12 это требование особенно важно.
- Для работы на высоте более 2000 м требуется снижение рабочей температуры на 3,5 °C/1000 м, а для вентиляторного охлаждения при 5 °C/1000 м — соответствующее снижение.
- Для температур окружающей среды 55…70 °C требуется соблюдение кривой дерейтинга.
