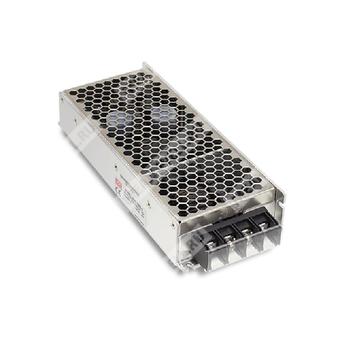

RSD-150D-24 - изолированный DC-DC преобразователь мощностью 150 Вт для железнодорожных и промышленных применений.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RSD | Серия преобразователей постоянного тока для железнодорожного применения |
| 2 | 150 | Номинальная мощность 150 Вт |
| 3 | D | Входной диапазон серии D: 67,2–143 В постоянного тока |
| 4 | 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
RSD-150D-24 — одно-выходной DC-DC преобразователь серии RSD-150, предназначенный для питания аппаратуры в железнодорожных системах и других ответственных промышленных установках. Модель относится к изолированным источникам питания с высокой устойчивостью к помехам, широким входным диапазоном, защитой от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа.
Преобразователь рассчитан на работу с входным напряжением железнодорожного класса, обеспечивает гальваническую развязку 4000 В DC между входом и выходом, а также поддержку требований EN50155, IEC60571, EN50121-3-2 и EN45545-2.
Основные особенности
- Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от переполюсовки входа.
- Гальваническая развязка вход-выход 4000 В DC.
- Охлаждение естественной конвекцией.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока.
- Низкий профиль: высота 36 мм.
- Электролитические конденсаторы с ресурсом 105 °C.
- Светодиодный индикатор наличия питания.
- 100% испытание при полной нагрузке.
- Гарантия на изделие в данном описании не приводится.
Параметры выхода
| Параметр | Значение для RSD-150D-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 6,3 А |
| Диапазон тока | 0–6,3 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ п-p |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| Уставка защиты от перенапряжения | 27,6–32,4 В |
Параметры входа
| Параметр | Значение для RSD-150D-24 |
| Входное напряжение, рабочий диапазон | 67,2–143 В DC |
| Входное напряжение, непрерывный диапазон | 67,2–143 В DC |
| Входное напряжение, кратковременно 1 с | 57,6–154 В DC |
| КПД типовое | 91% |
| Пусковой ток типовой | 1,5 А при 110 В DC |
| Потребляемый ток по входу типовой | 1,5 А при 110 В DC |
| Время удержания | См. кривую на странице 3, для RSD-150D-24 приведена на графике |
| Защита от пониженного входного напряжения | Отключение при падении ниже Vimin, автоматическое восстановление при восстановлении входного напряжения |
| Защита от переполюсовки | MOSFET в цепи отрицательного входа, при обратной полярности выход отсутствует |
| Допустимое отклонение и переходный режим входа | Работа при ±30% от номинального входного напряжения в полном режиме; выдерживание ±40% в течение 1 с |
Защиты
| Вид защиты | Описание |
| Перегрузка | 105–135% от номинальной мощности; режим ограничения тока, восстановление автоматическое после устранения неисправности |
| Перенапряжение | Штатное отключение выходного напряжения при 115–140% от номинального уровня; восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения при перегреве; автоматическое восстановление после снижения температуры |
| Переполюсовка входа | Защита с использованием MOSFET в серии с отрицательным входом |
| Короткое замыкание | Указана защита от короткого замыкания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+55 °C без снижения мощности; +70 °C при 60% нагрузки с охлаждением свободной конвекцией; +70 °C без снижения мощности при установке на внешнюю опорную плиту, соответствие классу TX |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Рабочая высота | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ DC |
| Испытательное напряжение вход-корпус | 2,5 кВ DC |
| Испытательное напряжение выход-корпус | 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Совместимость по ЭМС и безопасности
| Параметр | Значение |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи класс A, излучаемые помехи класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, EN55035, уровень light industry, BS EN / EAC TP TC 020 |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN50121-3-2 для ЭМС, BS EN/EN45545-2 для пожарной безопасности |
| Стандарты безопасности | IEC62368-1, UL62368-1, AS/NZS62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
Надёжность
| Параметр | Значение |
| MTBF | 2405,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 223,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 15 шт. / 13 кг / 0,75 куб. фут. |
| Корпус | Case No. 978A |
| Монтаж | Установка на шасси или на дополнительную железную пластину; приведены варианты горизонтальной и вертикальной установки |
| Рекомендуемая железная пластина | 360 × 360 мм, толщина 1 мм, монтаж в центре пластины |
| Крепление | M3 × 4 |
| Максимальная температура корпуса | tc |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входе 24,48,110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измерены на полосе 20 МГц с использованием 12-дюймового витого провода, терминированного керамическим конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает нестабильность по линии и по нагрузке. |
| 4 | Силовая схема собрана в независимой конструктивной части, которая будет установлена в одном оборудовании. Все испытания ЭМС выполнены при монтаже блока на алюминиевой пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний ЭМС следует обращаться к разделу по тестированию ЭМС в руководстве по компонентам. |
| 5 | Рекомендуемая суммарная ёмкость внешнего выходного конденсатора не должна превышать 5000 мкФ. Только для моделей RSD-150-5/12. |
| 6 | При температуре окружающей среды выше 2000 м для высоты до 5000 м требуется снижение температуры на 3,5 °C/1000 м; для высоты свыше 5000 м с вентиляторами 5 °C/1000 м. |
Дополнительные сведения по применению
Серия допускает параллельное включение только для резервирования через внешние диоды; увеличение выходного тока при параллельной работе штатно не предусмотрено. При последовательном включении возможно получение двухполярного питания либо увеличение выходного напряжения. Для предотвращения повреждения при последовательном соединении требуется внешний блокирующий диод, рассчитанный на напряжение выше суммы выходов V1+V2.
Светодиодный индикатор: зелёный — нормальная работа; отсутствие сигнала — питание отсутствует или имеется отказ.
Функция регулировки выходного напряжения является опциональной и в стандартном исполнении отсутствует.
