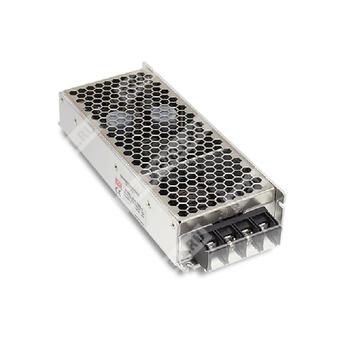

RSD-150D-5 - изолированный DC-DC преобразователь 150 Вт для железнодорожных и промышленных систем питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSD | Серия железнодорожных DC-DC преобразователей Mean Well |
| 150 | Номинальная мощность 150 Вт |
| D | Класс входного диапазона 67,2–143 В постоянного тока |
| 5 | Номинальное выходное напряжение 5 В |
Модель RSD-150D-5 представляет собой одновыходной изолированный преобразователь постоянного тока мощностью 150 Вт, предназначенный для применения в железнодорожной технике, промышленной электронике и системах с повышенными требованиями к электромагнитной совместимости и механической стойкости. Изделие относится к серии RSD-150 и рассчитано на широкий диапазон входного напряжения, гальваническую развязку, защиту от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа.
Основные особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения 67,2–143 В постоянного тока.
- Изоляция вход/выход 4000 В постоянного тока.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Полукомпаундированное исполнение.
- Встроенная схема ограничения тока по перегрузке.
- Низкопрофильный корпус высотой 36 мм.
- Светодиодный индикатор состояния.
- Испытание на 100% полной нагрузки.
- Использование электролитических конденсаторов с ресурсом 105 °C.
Области применения
- Железнодорожные системы питания.
- Промышленные системы управления.
- Бортовые источники питания.
- Системы автоматики и телекоммуникации, работающие в условиях повышенных вибраций и ударов.
Параметры выходной части
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 30 А |
| Диапазон выходного тока | 0–30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки и нарастания | 800 мс, 50 мс при полной нагрузке |
Параметры входной части
| Параметр | Значение |
| Диапазон входного напряжения | 67,2–143 В постоянного тока |
| Диапазон входного напряжения в непрерывном режиме | 67,2–143 В постоянного тока |
| Диапазон входного напряжения в течение 1 с | 57,6–154 В постоянного тока |
| КПД типовой | 92% |
| Пусковой ток типовой | 1,5 А / 110 В постоянного тока |
| Ток защиты по входу | 45 А / 110 В постоянного тока |
| Защита от переполюсовки входа | Есть, на MOSFET в отрицательной входной линии |
| Устойчивость к входному перенапряжению | Работа до +40% от номинального входного напряжения в течение 1 с |
| Защита от пониженного входного напряжения | Есть, с автоматическим восстановлением при восстановлении входного напряжения выше порога |
| Снижение выхода при входном проседании | При падении входного напряжения ниже Vimin контроллер отключает выход |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 105–135% от номинальной мощности, режим ограничения тока, восстановление после устранения неисправности |
| Защита от перенапряжения | 115–140% от номинального выходного напряжения, отключение выхода с восстановлением после повторного включения |
| Защита от перегрева | Отключение выхода, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+55 °C без снижения мощности; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без снижения мощности при установке на внешнюю базовую пластину, соответствие TX class |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота над уровнем моря | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, AS/NZS62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Стандарты железнодорожного применения | BS EN/EN50155 / IEC60571, включая IEC61373 для удара и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ постоянного тока; вход-корпус: 2,5 кВ постоянного тока; выход-корпус: 2,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), проводимые помехи: класс A, излучаемые помехи: класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, EN55035, уровень light industry, BS EN / EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2405,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 223,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 189 × 77 × 36 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 15 шт.; 13 кг / 0,75 куб. фута |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 978A |
| Крепление | 4 отверстия под винты M3 |
| Назначение выводов входа | 1 — вход постоянного тока V+; 2 — вход постоянного тока V-; 3 — FG |
| Назначение выводов выхода | 1 — выход постоянного тока V-; 2 — выход постоянного тока V+ |
| Частота преобразования | 130 кГц |
Примечания
- Все параметры измеряются при 24,48,110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной ёмкости 0,1 мкФ и 47 мкФ электролитического конденсатора.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Силовые импульсы указаны в условиях одноимённого режима и при эквивалентной EMC-установке; для выполнения требований EMC устройство должно быть смонтировано на алюминиевой пластине 360 × 360 мм толщиной 1 мм.
- При установке на внешнюю пластину и в режиме высокой температуры необходимо соблюдать условия теплового монтажа, указанные в диаграммах снижения нагрузки.
- Рекомендуемая внешняя ёмкость на выходе не должна превышать 5000 мкФ.
- При высоте применения выше 2000 м значение температуры окружающей среды должно снижаться на 3,5 °C на каждые 1000 м, для вентиляторных моделей — 5 °C на каждые 1000 м.
Дополнительные сведения по исполнению серии
Серия допускает параллельное включение только через внешние схемы для резервирования, без увеличения номинального тока. При последовательном включении возможно получение симметричного двуполярного выхода или увеличение выходного напряжения при использовании внешних блокирующих диодов. Устройство оснащено встроенной схемой ограничения пускового тока: на старте ток ограничивается резистором, после чего резистор шунтируется MOSFET для снижения потерь.
