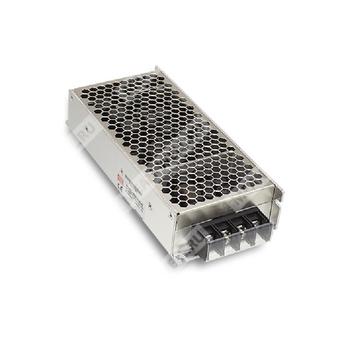

RSD-200B-12 - 200-ваттный DC/DC преобразователь для железнодорожного применения с одним выходом 12 В.
Назначение и общие сведения
RSD-200B-12 — это одновыходной DC/DC преобразователь мощностью 200 Вт, предназначенный для применения в железнодорожной и промышленной аппаратуре. Изделие относится к серии RSD-200 и рассчитано на питание от широкого диапазона входных постоянных напряжений с гальванической развязкой входа и выхода, защитами от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа.
Конвертер выполнен в корпусе для монтажа в ограниченном пространстве, поддерживает охлаждение за счёт свободной конвекции, соответствует требованиям железнодорожных стандартов и рассчитан на работу в жёстких условиях окружающей среды.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSD | Серия источников питания для железнодорожного применения |
| 200 | Номинальная выходная мощность 200 Вт |
| B | Вариант исполнения по диапазону входного напряжения: 16,8–31,2 ВDC |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа.
- Гальваническая развязка входа и выхода 4000 ВDC.
- Охлаждение свободной конвекцией воздуха.
- Полузалитое исполнение.
- Высота корпуса 40 мм.
- Электролитические конденсаторы со сроком службы 105 °C.
- Светодиодный индикатор состояния.
- 100% испытание на прогон под полной нагрузкой.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 16,7 А |
| Диапазон тока нагрузки | 0…16,7 А |
| Номинальная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 800 мс, 50 мс при полной нагрузке |
| Доступность регулировки выходного напряжения | Опция, стандартное изделие не имеет |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 16,8…31,2 ВDC |
| Диапазон работы при пониженном напряжении | 14,4…33,6 ВDC |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 9,6 А / 24 ВDC |
| Время удержания, тип. | См. страницу 3, кривая снижения нагрузки при удержании |
| Порог защиты от пониженного входного напряжения | 13,1…14,0 В |
| Режим восстановления при пониженном входном напряжении | Автоматическое восстановление при повышении входного напряжения выше Vimin |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входа, при обратной полярности выход отсутствует |
| Переносимость входных отклонений | Работа в полном режиме при входном напряжении в пределах ±30% от номинального; выдерживание ±40% от номинального в течение 1 с |
Диапазоны напряжения для вариантов серии
| Исполнение | Номинальное входное напряжение | Нормальный рабочий диапазон | Расширенный диапазон |
| B | 24 ВDC | 16,8…31,2 ВDC | 14,4…33,6 ВDC |
| C | 48 ВDC | 33,6…62,4 ВDC | 28,8…67,2 ВDC |
| D | 110 ВDC | 67,2…143 ВDC | 57,6…154 ВDC |
Защиты
| Вид защиты | Параметры и поведение |
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения постоянным током; автоматическое восстановление после устранения неисправности |
| Перенапряжение | Срабатывание при 115…135% от номинального выходного напряжения; для восстановления требуется повторная подача питания |
| Перегрев | Выходное напряжение отключается; автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита реализована |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВDC |
| Испытательное напряжение изоляции вход–корпус (FG) | 2,5 кВDC |
| Испытательное напряжение изоляции выход–корпус (FG) | 2,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование с учётом BS EN/EN62368-1 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи класс A, излучаемые помехи класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, EN55035, уровень light industry, BS EN / EAC TP TC 020 |
| Стандарты для железнодорожного применения | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации, BS EN/EN50121-3-2 по ЭМС, BS EN/EN45545-2 по пожарной безопасности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтингa; +70 °C при 60% нагрузки в режиме свободной конвекции; +70 °C без дерейтингa при установке на внешнюю опорную пластину, класс TX |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC61373 |
| Высота эксплуатации | 5000 м |
Надёжность
| Показатель | Значение |
| MTBF | 2125,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 218,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструктив
| Параметр | Значение |
| Габариты | 191 × 86 × 40 мм |
| Масса | 0,94 кг |
| Исполнение корпуса | Case No.203A |
| Тип монтажа | Монтаж на шасси / на металлическую пластину; допустимы показанные варианты установки |
| Индикация | Зелёный светодиод: нормальная работа; отсутствие сигнала: нет питания или отказ |
Подключение
| Назначение вывода | Пояснение |
| Вход 1 | DC INPUT V+ |
| Вход 2 | DC INPUT V− |
| Вход 3 | FG |
| Выход 1 | DC OUTPUT V− |
| Выход 2 | DC OUTPUT V+ |
Предохранители по исполнению
| Исполнение | Тип предохранителя | Номинал и исполнение |
| B | Time-Lag | 2 × Conquer UDA-A, 10 А, 250 В |
| C | Time-Lag | Conquer UDA-A, 10 А, 250 В |
| D | Time-Lag | Conquer UDA-A, 5 А, 250 В |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 24,8 В / 110 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск по выходному напряжению включает настройку линии, нагрузку и установленную выходную мощность.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС проводятся при монтаже на металлическую пластину 360 × 360 мм с толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Строго рекомендуется не подключать внешний выходной конденсатор, превышающий 5000 мкФ. Только для RSD-200-12.
- При установке на высоте более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей с вентилятором и на 5 °C на каждые 1000 м для моделей без вентилятора.
