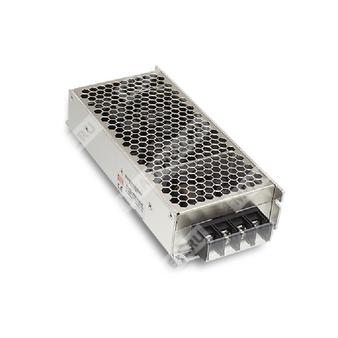

RSD-200B-24 - 200-ваттный DC/DC преобразователь с широкодиапазонным входом для железнодорожных и промышленных систем.
Назначение: стабилизированный источник питания постоянного тока с гальванической развязкой, предназначенный для питания нагрузки от бортовых и иных DC-сетей в условиях повышенных требований к помехоустойчивости, вибростойкости и эксплуатации на железнодорожном транспорте.
Расшифровка партномера
| Позиция в партномере | Значение |
| RSD | Серия преобразователей DC/DC для железнодорожного применения |
| 200 | Номинальная мощность 200 Вт |
| B | Вариант исполнения с входным диапазоном 16,8–31,2 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Краткое описание
Модель RSD-200B-24 относится к серии RSD-200 — одновыходным DC/DC преобразователям мощностью 200 Вт с повышенной устойчивостью к внешним воздействиям, рассчитанным на применение в железнодорожной и промышленной аппаратуре. Для исполнения B установлен входной диапазон 16,8–31,2 ВDC, номинальное выходное напряжение составляет 24 ВDC. Преобразователь выполнен с гальванической развязкой входа и выхода 4 кВ DC, оснащён защитой от короткого замыкания, перегрузки, перенапряжения, перегрева и обратной полярности входа.
Особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий входной диапазон 2:1.
- Гальваническая развязка 4000 В DC между входом и выходом.
- Охлаждение естественной конвекцией свободным воздухом.
- Полу-залитое исполнение.
- Высота корпуса 40 мм.
- Все электролитические конденсаторы рассчитаны на 105 °C.
- Светодиодная индикация состояния.
- Испытание на 100% полной нагрузке перед отгрузкой.
- Защита от переполюсовки входа на MOSFET.
- Работа в последовательном соединении возможна.
- Для резервирования возможно параллельное включение через внешние диоды.
Основные применения
- Железнодорожные системы питания.
- Промышленная автоматика.
- Бортовые и стационарные DC-системы с требованиями к развязке и стойкости к помехам.
- Оборудование, работающее в условиях вибрации и расширенного температурного диапазона.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный ток | 8,4 А |
| Диапазон выходного тока | 0–8,4 А |
| Номинальная выходная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 16,8–31,2 В DC |
| Рабочий диапазон входного напряжения по серии | 14,4–33,6 В DC |
| Потребляемый ток по входу, тип. | 9,6 А при 24 В DC |
| Пусковой ток, тип. | 45 А при 24 В DC |
| Поддержка кратковременного перенапряжения на входе | До +40% от номинального входного напряжения в течение 1 с |
| Устойчивость к понижению входного напряжения | При снижении ниже Vimin внутренний контроллер отключает выход; восстановление автоматическое после возврата выше Vimin |
| Защита от обратной полярности | MOSFET в цепи отрицательного входа, без выходного напряжения при неправильной полярности |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, восстановление автоматическое после устранения неисправности |
| Перенапряжение на выходе | 13,8–16,2 В для ряда 12 В; 27,6–32,4 В для ряда 24 В; 55,2–64,8 В для ряда 48 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторная подача питания для восстановления |
| Перегрев | Отключение выходного напряжения, восстановление автоматическое после снижения температуры |
| Тип защиты от перегрева | Отключение выхода по сигналу температурного датчика на силовом трансформаторе |
| Короткое замыкание | Защита реализована в составе блока |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+55 °C без дерейтирования; +70 °C при 60% нагрузки при охлаждении свободной конвекцией; +70 °C без дерейтирования при внешней опорной металлической плите, соответствие классу TX |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Рабочая высота | До 5000 м |
| Средняя наработка на отказ | 2125,5 тыс. ч по Telcordia SR-332 (Bellcore); 218,2 тыс. ч по MIL-HDBK-217F при 25 °C |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ DC; вход–корпус: 2,5 кВ DC; выход–корпус: 2,5 кВ DC |
| Сопротивление изоляции | Не менее 100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование с учётом BS EN/EN62368-1 |
| Стандарты устойчивости к помехам | BS EN/EN61000-4-2,3,4,5,6,8; EN55035; уровень light industry; BS EN/EAC TP TC 020 |
| Стандарты помехоэмиссии | BS EN/EN55032 (CISPR32): кондуктивные помехи Class A, излучаемые помехи Class B; EAC TP TC 020 |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
Механические данные
| Параметр | Значение |
| Габариты | 191 × 86 × 40 мм (Д × Ш × В) |
| Масса | 0,94 кг |
| Конструктивное исполнение | Полу-залитый корпус |
| Кейс | Case No. 203A |
| Максимальная температура корпуса | tc, см. обозначение на чертеже |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 12,3 кг |
| Объём упаковки | 0,73 CUFT |
Маркировка и индикация
| Параметр | Значение |
| Светодиодный индикатор | Зелёный: нормальная работа; отсутствует сигнал: нет питания или отказ |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 24,48,110 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск для напряжения устанавливается на входной стороне.
- Перед измерением ЭМС необходимо обеспечить монтаж на металлической пластине 360 × 360 мм толщиной 1 мм.
- Для безопасной эксплуатации и подтверждения соответствия требованиям ЭМС конечное изделие должно проходить собственные испытания после встраивания блока.
- Рекомендуется не превышать 5000 м для внешнего адаптационного конденсатора; для модели RSD-200B-24 это относится к общим условиям применения серии.
- Температурное дерейтирование: 3,5%/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м; для серии указаны соответствующие условия применения.
