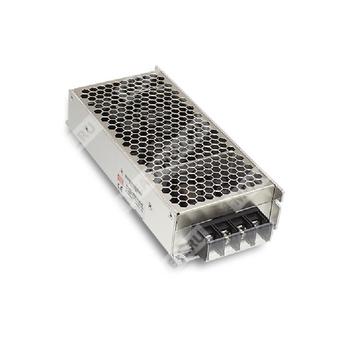

RSD-200B-48 - изолированный DC-DC преобразователь 200 Вт для железнодорожных и промышленных систем с выходом 48 В.
Краткое назначение
RSD-200B-48 — преобразователь постоянного тока мощностью 200 Вт с гальванической развязкой, широким входным диапазоном и защитами, предназначенный для применения в железнодорожной и промышленной аппаратуре.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| RSD |
Серия DC-DC преобразователей для железнодорожного применения |
| 200 |
Номинальная мощность 200 Вт |
| B |
Исполнение с входным диапазоном 16,8–31,2 ВDC |
| 48 |
Номинальное выходное напряжение 48 ВDC |
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от обратной полярности входа.
- Изоляция вход–выход 4000 ВDC.
- Охлаждение естественной конвекцией.
- Полу-залитое исполнение.
- Тонкопрофильный корпус высотой 40 мм.
- Электролитические конденсаторы с ресурсом 105 °C.
- Светодиодный индикатор состояния.
- Испытание 100% полной нагрузки на этапе прогонки.
- Заявлено 3 года гарантии.
Области применения
Железнодорожные системы, бортовая аппаратура, промышленная электроника, устройства с требованиями к широкой входной сети, вибро- и ударостойкости, а также к пониженному уровню помех и высокой изоляции.
Выходные параметры
| Параметр |
Значение для RSD-200B-48 |
| Выходное напряжение |
48 ВDC |
| Номинальный выходной ток |
4,2 А |
| Диапазон выходного тока |
0 ~ 4,2 А |
| Номинальная мощность |
201,6 Вт |
| Пульсации и шум |
180 мВп-п |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска, нарастания |
800 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение для RSD-200B-48 |
| Входное напряжение |
16,8 ~ 31,2 ВDC |
| Рабочий входной диапазон |
14,4 ~ 33,6 ВDC |
| Потребляемый ток |
4,8 А при 48 ВDC |
| Пусковой ток |
45 А при 24 ВDC |
| Выдерживаемая подача питания |
EN50155:2021 — соответствие уровню S1 |
Защитные функции
| Параметр |
Описание |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматическое после устранения неисправности. |
| Перенапряжение |
13,8 ~ 16,2 В для группы 12 В; 27,6 ~ 32,4 В для группы 24 В; 55,2 ~ 64,8 В для группы 48 В. Для RSD-200B-48: 55,2 ~ 64,8 В. |
| Перегрев |
Выходное напряжение отключается; восстановление автоматическое после снижения температуры. |
| Короткое замыкание |
Постояннотоковое ограничение, автоматическое восстановление после устранения аварийного режима. |
| Обратная полярность входа |
Защита на MOSFET в отрицательной входной линии; при неверной полярности выход отсутствует. |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4 кВDC |
| Испытательное напряжение |
I/P-FG: 2,5 кВDC |
| Испытательное напряжение |
O/P-FG: 2,5 кВDC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +55 °C без дерейтирования; +70 °C при 60% нагрузки при естественной конвекции; +70 °C без дерейтирования с внешней базовой пластиной, соответствие TX class. |
| Рабочая влажность |
5 ~ 95% RH, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж — соответствие IEC61373. |
| Рабочая высота |
5000 м |
ЭМС и стандарты безопасности
| Параметр |
Значение |
| Стандарты безопасности |
UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1. |
| Иммунитет |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8; EN55035; уровень light industry; BS EN/EAC TP TC 020. |
| Излучение |
BS EN/EN55032 (CISPR32): проводимые помехи — класс A, излучаемые помехи — класс B; EAC TP TC 020. |
| Железнодорожный стандарт |
BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности. |
Надежность
| Параметр |
Значение |
| MTBF |
2125,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 218,2 тыс. ч минимум по MIL-HDBK-217F (25 °C). |
Габариты и упаковка
| Параметр |
Значение |
| Размеры |
191 × 86 × 40 мм (Д × Ш × В) |
| Масса |
0,94 кг |
| Упаковка |
12 шт.; 12,3 кг; 0,73 CUFT |
| Исполнение корпуса |
Case No. 203A |
Подключение
Входные клеммы: 1 — DC INPUT V+, 2 — DC INPUT V-, 3 — FG ⏚
Выходные клеммы: 1 — DC OUTPUT -V, 2 — DC OUTPUT +V
Примечания
- Все параметры, не указанные особо, измеряются при 24,8/110 ВDC входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 47 мкФ / 47 нФ.
- Допуск: включает установочный допуск, нестабильность по линии и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются на сборке, установленной на металлической пластине 360 × 360 мм, толщиной 1 мм. Окончательный комплекс должен подтвердить соответствие нормам ЭМС.
- Желательно не превышать внешнюю ёмкость 5000 мкФ. Только для RSD-200-12.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
