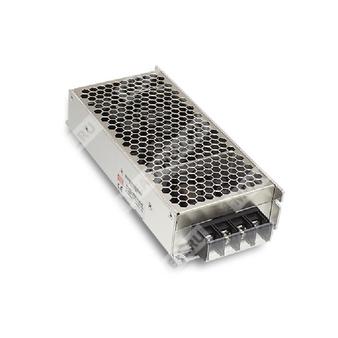

RSD-200C-24
RSD-200C-24 - изолированный DC-DC преобразователь для железнодорожных и промышленных применений.
Назначение: преобразование входного постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 24 В постоянного тока для ответственных систем питания.
Расшифровка партномера
| Позиция | Значение |
| RSD | Серия DC-DC преобразователей для железнодорожного применения |
| 200 | Номинальная мощность 200 Вт |
| C | Класс входного диапазона C |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
RSD-200C-24 представляет собой одно выходной DC-DC преобразователь мощностью 200 Вт, выполненный в корпусе для установки в промышленной и железнодорожной аппаратуре. Изделие рассчитано на работу с широким входным диапазоном, имеет гальваническую развязку, встроенные защиты от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа. Серия соответствует требованиям для железнодорожного применения, включая нормы по стойкости к вибрации и удару, а также EMC/безопасности.
Основные особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения класса C.
- Изолированный одно выходной преобразователь.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа.
- Входная изоляция 4000 В постоянного тока.
- Охлаждение свободной конвекцией.
- Полукомпаундированное исполнение.
- Светодиодная индикация состояния работы.
- 11-мм профиль корпуса.
- Применение электролитических конденсаторов с ресурсом при 105 °C.
Область применения
Железнодорожная автоматика, бортовые и стационарные системы питания, промышленная электроника, системы управления и связи, оборудование с повышенными требованиями к стойкости к климатическим и механическим воздействиям.
Электрические параметры
| Параметр | Значение для RSD-200C-24 |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 8,4 А |
| Диапазон регулирования выходного тока | 0 … 8,4 А |
| Номинальная выходная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый входной ток, тип. | 4,8 А при 48 В постоянного тока |
| Ток пускового броска, тип. | 45 А при 48 В постоянного тока |
| Диапазон входного напряжения, непрерывный | 16,8 … 31,2 В постоянного тока |
| Диапазон входного напряжения, 1 с | 14,4 … 33,6 В постоянного тока |
| Порог отключения по пониженному входному напряжению | 13,1 … 14,0 В включение/отключение |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входа, выход отсутствует при обратной полярности |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105 … 135% от номинальной выходной мощности; режим ограничения тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 13,8 … 16,2 В для класса 12 В; 27,6 … 32,4 В для класса 24 В; срабатывание с отключением выхода, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания | Ограничение тока, восстановление автоматически после устранения короткого замыкания |
| Защита от броска входного тока | Используется резистор на старте с последующим шунтированием MOSFET |
Параметры входа
| Параметр | Значение для серии / применимо к RSD-200C-24 |
| Номинальное входное напряжение серии | 24 В постоянного тока |
| Диапазон входного напряжения для модели | 16,8 … 31,2 В постоянного тока |
| Допустимое кратковременное превышение | До 40% от номинального входного напряжения в течение 1 с |
| Входной ток, тип. | 4,8 А при 48 В постоянного тока |
| Пусковой ток, тип. | 45 А при 48 В постоянного тока |
| Входная изоляция | I/P-O/P: 4 кВ постоянного тока; I/P-FG: 2,5 кВ постоянного тока; O/P-FG: 2,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Параметры выходной цепи
| Параметр | Значение для RSD-200C-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения по защите от перенапряжения | 27,6 … 32,4 В |
| Номинальный ток нагрузки | 8,4 А |
| Диапазон тока нагрузки | 0 … 8,4 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Возможность параллельной работы | Только с внешними схемами для резервирования, без увеличения допустимого тока |
| Возможность последовательного соединения | Допускается |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 … +55 °C без дерейтингa; +70 °C при 60% нагрузки при охлаждении свободной конвекцией; +70 °C без дерейтингa при наличии внешней опорной пластины, соответствие классу TX |
| Рабочая влажность | 5 … 95% RH, без конденсации |
| Температура хранения | -40 … +85 °C |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 191 × 86 × 40 мм |
| Масса | 0,94 кг |
| Тип корпуса | Case No.203A |
| Исполнение | Полукомпаундированное |
| Монтаж | На шасси / на монтажную поверхность; допускается установка на дополнительную железную пластину для режима TX |
Интерфейс и выводы
| Назначение вывода | Нумерация контакта | Назначение |
| Вход | 1 | Вход постоянного тока V+ |
| Вход | 2 | Вход постоянного тока V- |
| Вход | 3 | FG, защитное заземление |
| Выход | 1 | Выход постоянного тока -V |
| Выход | 2 | Выход постоянного тока +V |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 2125,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 218,2 тыс. ч минимум при 25 °C |
Соответствие стандартам
| Область | Стандарты и требования |
| Безопасность | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| EMC иммунитет | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; EN55035; уровень light industry; EAC TP TC 020 |
| EMC излучение | BS EN/EN55032 (CISPR32): излучаемые помехи Class B, кондуктивные помехи Class A; EAC TP TC 020 |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по EMC; BS EN/EN45545-2 по пожарной безопасности |
Информация по упаковке
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 12,3 кг |
| Объём упаковки | 0,73 CUFT |
Примечания
1. Все параметры, не отмеченные отдельно, измерены при входном напряжении 24,48,110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
3. Допуски включают установочное напряжение, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; испытания EMC выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно дополнительно проверяться на соответствие EMC.
5. Рекомендуемая предохранительная защита на внешней стороне: 5000 мкФ (только для RSD-200-12).
6. При температуре окружающей среды выше 55 °C требуется дерейтинг выходного тока; для моделей с вентилятором указывается снижение на 5 °C/1000 м при высоте выше 2000 м.
Дополнительные сведения по применению
Серия допускает работу в параллельном и последовательном включении, но в параллельном режиме не имеет встроенного распределения тока и применяется только для резервирования с внешними диодами. Для последовательного включения необходимо учитывать отсутствие внутреннего обратноблокирующего диода и применять внешний блокирующий диод с соответствующим запасом по напряжению.
Устройство оснащено светодиодным индикатором состояния: зелёный цвет означает нормальную работу, отсутствие сигнала указывает на отсутствие питания или неисправность.
При перегрузке преобразователь переходит в режим постоянного ограничения тока. При перегреве и перенапряжении выход отключается до восстановления нормальных условий или повторного включения, в зависимости от типа защиты.
Для обеспечения режима EN50155 TX при полной нагрузке на 70 °C изделие должно быть установлено на железную пластину с ровной и гладкой поверхностью; крепление выполняется в центре пластины.
