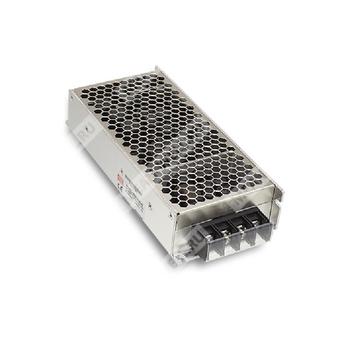

RSD-200C-48 - преобразователь DC-DC 200 Вт для железнодорожных и промышленных систем с широким диапазоном входного напряжения.
Назначение: одноканальный изолированный DC-DC преобразователь серии RSD-200 для питания нагрузок постоянного тока в составе железнодорожного, промышленного и ответственного оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSD | Серия источников питания для железнодорожных применений |
| 200 | Номинальная мощность 200 Вт |
| C | Исполнение с входным диапазоном 33,6–67,2 В DC |
| 48 | Номинальное выходное напряжение 48 В DC |
Краткое описание
RSD-200C-48 представляет собой DC-DC преобразователь постоянного тока мощностью 200 Вт с одним выходом 48 В, предназначенный для применения в железнодорожной аппаратуре и другой промышленной электронике, где требуется повышенная стойкость к условиям эксплуатации, гальваническая развязка и широкий входной диапазон.
Особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от обратной полярности входа.
- Изоляция вход-выход 4000 В DC.
- Охлаждение за счет свободной конвекции воздуха.
- Полугерметизированное исполнение.
- Высота профиля 40 мм.
- Конденсаторы с ресурсом 105°C.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полной нагрузке.
- Подходит для параллельного резервирования и последовательного включения при соблюдении рекомендаций производителя.
Области применения
- Железнодорожные системы питания и управления.
- Промышленная автоматика и контроль.
- Бортовые и стационарные системы постоянного тока.
- Оборудование, требующее высокой устойчивости к вибрации, ударам и климатическим воздействиям.
Электрические параметры
| Параметр | Значение для RSD-200C-48 |
| Выходное напряжение | 48 В DC |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0–4,2 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 800 мс, 50 мс при полной нагрузке |
| КПД тип. | 91% |
| Напряжение регулировки выхода | Функция опциональная, в стандартном исполнении отсутствует |
Входные параметры
| Параметр | Значение для RSD-200C-48 |
| Диапазон входного напряжения | 33,6–67,2 В DC |
| Рабочий диапазон входа по таблице серии | 33,6–62,4 В DC; 28,8–67,2 В DC |
| Типовой входной ток | 4,8 А при 48 В DC |
| Пусковой ток тип. | 45 А / 48 В DC |
| Защита от переполюсовки | MOSFET в цепи отрицательного входа, при обратном подключении выход отсутствует |
| Допустимая кратковременная перегрузка по входу | До ±40% от номинального входного напряжения в течение 1 секунды |
| Работа при отклонении входа | В пределах ±30% от номинального входного напряжения допускается работа при полной нагрузке |
| Порог пониженного входного напряжения | Преобразователь отключается и восстанавливается автоматически после нормализации входа |
Защиты
| Параметр | Описание |
| Перегрузка | 105–135% от номинальной выходной мощности; режим ограничения постоянным током; восстановление автоматически после устранения причины |
| Перенапряжение | Срабатывание при 115–135% от номинального выходного напряжения; отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Константное ограничение тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтирования; +70 °C при 60% нагрузки с естественной конвекцией; +70 °C без дерейтирования при установке на внешний основание-радиатор, соответствие TX class |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | Вход-выход 4 кВ DC; вход-земля 2,5 кВ DC; выход-земля 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи Class A, излучаемые помехи Class B, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8 и EN55035, light industry level, BS EN/EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN50121-3-2 для ЭМС, BS EN/EN45545-2 для пожарной безопасности |
Надежность
| Параметр | Значение |
| MTBF | 2125,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 218,2 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
| Размеры | 191 × 86 × 40 мм (Д × Ш × В) |
| Масса одного изделия | 0,94 кг |
| Упаковка | 12 шт. / 12,3 кг / 0,73 куб. фута |
Конструкция и подключение
| Параметр | Описание |
| Корпус | Case No. 203A |
| Исполнение | Полугерметизированное, с решетчатой поверхностью корпуса для охлаждения |
| Входные клеммы | 1 — DC INPUT V+, 2 — DC INPUT V−, 3 — FG |
| Выходные клеммы | 1 — DC OUTPUT V−, 2 — DC OUTPUT V+ |
| Индикация | Зеленый цвет — нормальная работа; отсутствие сигнала — питание отсутствует или неисправность |
| Частота преобразования | 130 кГц |
| Предохранители | Серия B: 2 × Conquer UDA-A, 10 А, 250 В; серия C: Conquer UDA-A, 10 А, 250 В; серия D: Conquer UDA-A, 5 А, 250 В |
Режимы включения и рекомендации
- Параллельная работа возможна только через внешние схемы резервирования, без увеличения номинального тока.
- При параллельном включении рекомендуется устанавливать диод в плюсовой цепи каждого источника; диод должен быть рассчитан на ток больше максимального выходного тока и установлен на соответствующий теплоотвод.
- При последовательном включении возможно получение повышенного напряжения; требуется внешний блокирующий диод, номинал которого должен быть выше суммы выходных напряжений V1+V2.
- Из-за отсутствия встроенного обратного блокирующего диода в последовательных схемах необходима защита от повреждения источников при запуске.
Дерейтинг и тепловой режим
При отсутствии металлической пластины на нижней стороне максимальная температура окружающей среды при полной нагрузке составляет 55 °C. В диапазоне 55–70 °C требуется снижение нагрузки по графику производителя. Для соответствия уровню TX по EN50155 при работе на полной нагрузке при 70 °C изделие должно быть установлено на металлическую пластину снизу. Рекомендуемый размер пластины: 360 × 360 мм. Поверхность пластины должна быть ровной и гладкой, монтаж — в центре пластины.
Испытания на воздействие внешней среды
| Испытание | Стандарт | Условия | Результат |
| Сухой нагрев | EN 50155 section 13.4.5 | 70/85 °C, 6 ч / 10 мин | PASS |
| Влажный нагрев, циклический | EN 50155 section 13.4.8 | 25–55 °C, 90–100% RH, 48 ч | PASS |
| Вибрация | EN 50155 section 13.4.10 | 19 °C, 65% RH, 10 мин | PASS |
| Удар | EN 50155 section 13.4.10 | 21 ± 3 °C, 65 ± 5% RH, 30 мс × 18 | PASS |
| Хранение при низкой температуре | EN 50155 section 13.4.6 | −40 °C, выдержка 16 ч | PASS |
| Соляной туман | EN 50155 section 13.4.13 | 35 ± 2 °C, 96 ч | PASS |
Пожарная безопасность по EN45545-2
| Составная часть | Испытание | Стандарт | Уровень опасности | Результат |
| Печатная плата | Кислородный индекс | EN 45545-2:2020 / EN ISO 4589-2:2017 | HL1 / HL2 / HL3 | PASS |
| Печатная плата | Дымообразование | EN 45545-2:2020 / EN ISO 5659-2:2017 | HL1 / HL2 / HL3 | PASS |
| Печатная плата | Токсичность дыма | EN 45545-2:2020 / EN 17084:2018 | HL1 / HL2 / HL3 | PASS |
| Заливка | Кислородный индекс | EN 45545-2:2020 / EN ISO 4589-2:2017 | HL1 / HL2 / HL3 | PASS |
| Клеммный блок | Вертикальное горение | EN 45545-2:2020 / EN 60695-11-10:2013 | HL1 / HL2 / HL3 | PASS |
| Печатная плата | Испытание раскаленной проволокой | EN 45545-2:2020 / EN 60695-2-11:2014 | HL1 / HL2 / HL3 | PASS |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 24,8/110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Температура указывается на корпусе или в указанной контрольной точке в зависимости от конкретного испытания.
- Параметры ЭМС получены при монтаже на металлическую пластину 360 × 360 мм, толщиной 1 мм, если не указано иное.
- Рекомендуемый внешний конденсатор не должен превышать 5000 мкФ; для RSD-200-12 это ограничение особенно актуально.
- При высоте установки свыше 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей с вентилятором и 5 °C на каждые 1000 м для моделей без вентилятора.
