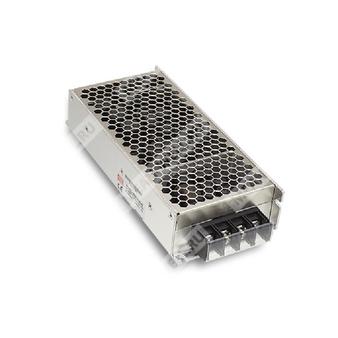

RSD-200D-12 - изолированный DC-DC преобразователь на 12 В для железнодорожных и промышленных систем.
RSD-200D-12 — это одноканальный DC-DC преобразователь мощностью 200 Вт серии RSD-200, предназначенный для железнодорожной аппаратуры, промышленной автоматики и оборудования с повышенными требованиями к электромагнитной совместимости, виброустойчивости и температурной стойкости.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RSD | Серия железнодорожных DC-DC преобразователей Mean Well |
| 200 | Номинальная мощность 200 Вт |
| D | Широкий входной диапазон, группа D |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
Модель RSD-200D-12 преобразует входное постоянное напряжение широкого диапазона в стабилизированное выходное напряжение 12 В при номинальной мощности до 200 Вт. Изделие выполнено в исполнении для железнодорожного применения, допускает работу в расширенном температурном диапазоне и рассчитано на монтаж в системах с требованиями по EN 50155, IEC 61373 и EN 45545-2.
Особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от переполюсовки входа.
- Изоляция вход-выход 4000 ВDC.
- Охлаждение за счет свободной конвекции.
- Полу-герметизированное исполнение.
- Низкопрофильный корпус высотой 40 мм.
- Электролитические конденсаторы с ресурсом на 105 °C.
- Светодиодная индикация состояния.
- Испытание на 100% полной нагрузке в процессе приработки.
Области применения
- Железнодорожные системы питания.
- Бортовая аппаратура и вспомогательные цепи подвижного состава.
- Промышленная электроника с широким входным диапазоном.
- Оборудование, работающее в условиях вибрации, ударов и повышенной электромагнитной помеховой обстановки.
Основные параметры
| Параметр | Значение |
| Модель | RSD-200D-12 |
| Тип изделия | 200-Вт железнодорожный DC-DC преобразователь с одним выходом |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 16,7 А |
| Диапазон регулировки выходного тока | 0 ~ 16,7 А |
| Номинальная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 800 мс, 50 мс при полной нагрузке |
| КПД, тип. | 89% |
| Диапазон входного напряжения | 67,2 ~ 143 ВDC |
| Диапазон работы при кратковременной перегрузке по входу | 57,6 ~ 154 ВDC |
| Пусковой ток, тип. | 2,1 А / 110 ВDC |
| Ток утечки, тип. | 45 А / 110 ВDC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулирования тока | 0 ~ 16,7 А |
| Номинальный ток | 16,7 А |
| Номинальная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск напряжения | ±2,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
| Режим защиты от перенапряжения | Выключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 67,2 ~ 143 ВDC |
| Диапазон работы при кратковременном отклонении | 57,6 ~ 154 ВDC |
| Пусковой ток, тип. | 2,1 А / 110 ВDC |
| Защита от переполюсовки | MOSFET в цепи отрицательного входа, без выходного напряжения при обратной полярности |
| Допустимое кратковременное превышение входного напряжения | До 40% от номинального входного напряжения в течение 1 секунды |
| Работа при отклонении входного напряжения | До ±30% от номинального входного напряжения возможна работа на полной нагрузке |
| Порог пониженного входного напряжения | Источник отключается при снижении ниже Vimin и восстанавливается автоматически при возврате выше Vimin |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВDC; вход-FG: 2,5 кВDC; выход-FG: 2,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование с учетом BS EN/EN62368-1 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32), проводимые помехи: класс A, излучаемые помехи: класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, EN55035, уровень light industry, BS EN / EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +55 °C без дерейтирования; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без дерейтирования с внешней базовой пластиной, соответствие классу TX |
| Рабочая влажность | 5 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC 61373 |
| Рабочая высота | 5000 м |
Надежность
| Параметр | Значение |
| MTBF | 2125,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 218,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 191 × 86 × 40 мм (Д × Ш × В) |
| Масса | 0,94 кг |
| Упаковка | 12 шт. / 12,3 кг / 0,73 куб. фута |
| Корпус | Case No. 203A |
| Частота преобразования | 130 кГц |
Выводы и назначение контактов
| Входная клемма | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | FG, защитное заземление |
| Выходная клемма | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
Принцип работы и защитные функции
Защита от короткого замыкания и перегрузки. При превышении выходной мощности в диапазоне 105 ~ 135% преобразователь переходит в режим ограничения постоянного тока и автоматически восстанавливается после устранения неисправности.
Защита от перенапряжения. При превышении выходного напряжения в диапазоне 115 ~ 135% от номинала источник отключает выход; для восстановления требуется повторное включение.
Защита от перегрева. При срабатывании встроенного температурного датчика на силовом трансформаторе выход отключается; восстановление происходит автоматически после снижения температуры ниже порога.
Защита от обратной полярности входа. Реализована на MOSFET в цепи отрицательного входного провода.
Ограничение пускового тока. Входной ток ограничивается резистором на этапе запуска, далее резистор шунтируется MOSFET для снижения потерь.
Подключение и эксплуатационные замечания
Серия RSD-200 не имеет встроенной схемы параллельной работы. Параллельное включение допускается только с внешними схемными решениями для резервирования, без увеличения номинального тока. При параллельной работе рекомендуется установка диода по плюсовому выходу каждого источника с обеспечением соответствующего теплоотвода.
При последовательном соединении допускается получение симметричного или повышенного выходного напряжения. При увеличении выходного напряжения необходимо применять внешний блокирующий диод, так как в изделии отсутствует внутренний обратный блокирующий диод.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 24,8, 110 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ / 47 нФ.
- Допуск включает установочный допуск, линейную и нагрузочную нестабильность.
- Источник питания относится к компонентам, предназначенным для интеграции в конечное оборудование; испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Для модели RSD-200D-12 рекомендуется внешний выходной конденсатор не более 5000 мкФ.
- Снижение мощности при температуре окружающей среды: 3,5% на 1000 м для моделей с безвентиляторным исполнением и 5% на 1000 м для моделей с вентиляторным исполнением при высоте выше 2000 м.
