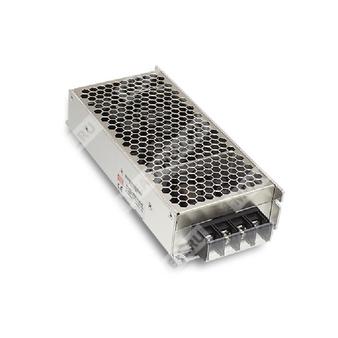

RSD-200D-24 - 200-ваттный DC-DC преобразователь для железнодорожных и промышленных применений с выходом 24 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSD | Серия источников питания для железнодорожного применения |
| 200 | Номинальная мощность 200 Вт |
| D | Исполнение с входом 67,2…143 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
RSD-200D-24 представляет собой однотактный изолированный DC-DC преобразователь мощностью 200 Вт для железнодорожной и промышленной аппаратуры. Модель рассчитана на широкий диапазон входного напряжения, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа. Конструкция ориентирована на работу с естественным воздушным охлаждением и соответствие требованиям железнодорожных стандартов по помехоустойчивости, вибрации и пожарной безопасности.
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий диапазон входного напряжения 67,2…143 В постоянного тока.
- Изолированный выход 24 В постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа.
- Изоляция вход–выход 4 кВ постоянного тока.
- Охлаждение за счет свободной конвекции воздуха.
- Полукомпаундированное исполнение.
- 11-миллиметровый профиль корпуса.
- Электролитические конденсаторы с ресурсом 105 °C.
- Светодиодный индикатор состояния питания.
- Испытание на полную нагрузку в течение 1000 часов.
Выходные параметры
| Параметр | Значение |
| Модель | RSD-200D-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 8,4 А |
| Диапазон тока | 0…8,4 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время запуска, нарастания | 800 мс, 50 мс при полной нагрузке |
| КПД, типовое | 91% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 67,2…143 В постоянного тока |
| Рабочий диапазон при полной нагрузке | ±30% от номинального входного напряжения |
| Допустимое кратковременное отклонение входа | ±40% от номинального входного напряжения в течение 1 с |
| Типовой пусковой ток | 2,1 А при 110 В постоянного тока |
| Пусковой ток при 110 В постоянного тока | 45 А |
| Время удержания | См. кривую удержания нагрузки на странице 3 |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В; 27,6…32,4 В; 55,2…64,8 В в зависимости от исполнения серии |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторный запуск после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Переполюсовка входа | Защита на MOSFET в отрицательной входной линии, выход отсутствует при обратном подключении |
| Короткое замыкание | Защита реализована |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ постоянного тока |
| Испытательное напряжение вход–корпус | 2,5 кВ постоянного тока |
| Испытательное напряжение выход–корпус | 2,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтингa; до +70 °C при 60% нагрузки при свободной конвекции; до +70 °C без дерейтингa при установке на внешнюю базовую плиту, соответствие классу TX |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Испытания на помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; EN55035; уровень light industry; EAC TP TC 020 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), кондуктивные помехи класс A, излучаемые помехи класс B, EAC TP TC 020 |
| Железнодорожные стандарты | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
| Перерыв питания | Соответствие EN50155:2021, уровень S1 |
Параметры надежности
| Параметр | Значение |
| MTBF | 2125,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 218,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты, масса и упаковка
| Параметр | Значение |
| Габариты | 191 × 86 × 40 мм |
| Масса одного изделия | 0,94 кг |
| Упаковка | 12 шт.; 12,3 кг; 0,73 CUFT |
Конструктивные данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 203A |
| Частота преобразования | 130 кГц |
| Тип охлаждения | Свободная конвекция воздуха |
| Индикация | Зеленый светодиод: нормальная работа; отсутствие сигнала: нет питания или отказ |
| Клеммное подключение входа | DC INPUT V+, DC INPUT V-, FG |
| Клеммное подключение выхода | DC OUTPUT -V, DC OUTPUT +V |
Примечания
1. Если не указано иное, все параметры измерены при 24,8, 110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания на ЭМС выполняются на монтажной пластине 360 × 360 мм и толщиной 1 мм, при этом конечное изделие должно повторно подтверждать соответствие директивам ЭМС. Для выбора внешних компонентов следует руководствоваться данными испытаний ЭМС.
5. Для модели RSD-200D-24 приведено рекомендуемое внешнее выходное емкостное нагружение 5000 мкФ.
6. Дерейтинг по температуре окружающей среды составляет 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
