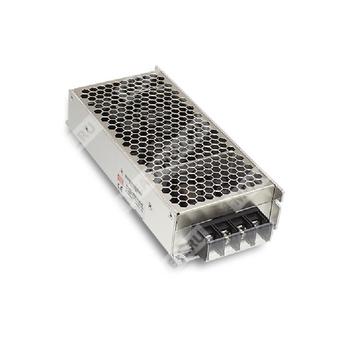

RSD-200D-48 — источник питания постоянного тока для железнодорожных применений с выходом 48 В и расширенным диапазоном входного напряжения.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| RSD |
Серия преобразователей постоянного тока для железнодорожного применения |
| 200 |
Номинальная мощность 200 Вт |
| D |
Группа широкого входного диапазона: 67,2–154 ВDC |
| 48 |
Номинальное выходное напряжение 48 ВDC |
Краткое назначение
RSD-200D-48 представляет собой DC-DC преобразователь мощностью 200 Вт для железнодорожной и промышленной аппаратуры с гальванической развязкой и защитными функциями.
Особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожной техники.
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и обратной полярности на входе.
- Изоляция входа относительно выхода и корпуса до 4000 ВDC / 2500 ВDC.
- Охлаждение за счёт свободной конвекции воздуха.
- Полугерметизированная конструкция.
- Печатная плата с высотой профиля 40 мм.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Светодиодный индикатор наличия питания.
- Испытание на полную нагрузку при burn-in 100%.
- Поддержка параллельного резервирования через внешние элементы, а также последовательного соединения.
Области применения
Железнодорожные системы питания, бортовая аппаратура, промышленная электроника, системы управления, оборудование с требованиями к устойчивости к вибрации, ударам, EMC и пожарной безопасности.
Описание
Изделие относится к серии RSD-200 — одновыходным DC-DC преобразователям для железнодорожного применения. Модель RSD-200D-48 предназначена для работы с номинальным входом в высоковольтном диапазоне и формирует стабилизированное выходное напряжение 48 ВDC при номинальном токе 4,2 А.
Конструкция ориентирована на установку в составе оборудования, эксплуатируемого в жёстких условиях: предусмотрены требования по вибро- и ударостойкости, стойкости к климатическим воздействиям и соблюдению стандартов EMI/EMC. Преобразователь имеет встроенные цепи защиты и допускает эксплуатацию как в одиночном режиме, так и в схемах резервирования с внешними диодами.
Технические параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 ВDC |
| Номинальный ток |
4,2 А |
| Диапазон регулирования тока |
0 ~ 4,2 А |
| Номинальная мощность |
201,6 Вт |
| Пульсации и шум |
180 мВп-п |
| Допуск выходного напряжения |
±2,0% |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±1,0% |
| Время установки, нарастания |
800 мс, 50 мс при полной нагрузке |
| КПД, тип. |
91% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
67,2 ~ 154 ВDC |
| Рабочий диапазон, продолжительный |
57,6 ~ 154 ВDC |
| Входной ток, тип. |
2,1 А / 110 В |
| Пусковой ток, тип. |
45 А / 110 ВDC |
| Защита от перенапряжения входа |
Работа в пределах 105 ~ 135% от номинального входного напряжения |
| Защита от переполюсовки |
MOSFET в цепи отрицательного входа, при обратной полярности выход отсутствует |
| Поведение при пониженном входном напряжении |
Контроллер отключает выход при снижении ниже Vimin; автоматическое восстановление после возврата напряжения |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварии |
| Перенапряжение выхода |
115 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Изоляция и электрическая прочность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
4 кВDC |
| Испытательное напряжение изоляции вход/корпус |
2,5 кВDC |
| Испытательное напряжение изоляции выход/корпус |
2,5 кВDC |
| Сопротивление изоляции |
100 МОм / 500 ВDC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +55 °C без дерейтирования; +70 °C при 60% нагрузки со свободной конвекцией; +70 °C без дерейтирования с внешней опорной пластиной, соответствие TX class |
| Рабочая влажность |
5 ~ 95% RH, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC61373 |
| Высота эксплуатации |
5000 м |
Надёжность
| Параметр |
Значение |
| MTBF, Telcordia SR-332 (Bellcore) |
2125,5 тыс. ч минимум |
| MTBF, MIL-HDBK-217F (25 °C) |
218,2 тыс. ч минимум |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
191 × 86 × 40 мм (Д × Ш × В) |
| Масса |
0,94 кг |
| Упаковка |
12 шт. / 12,3 кг / 0,73 куб. фута |
| Исполнение корпуса |
Case No. 203A |
Соответствие стандартам
| Параметр |
Значение |
| Стандарты безопасности |
UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| EMC-иммунитет |
BS EN/EN61000-4-2,3,4,5,6,8; EN55035; уровень light industry; BS EN / EAC TP TC 020 |
| EMC-эмиссия |
BS EN/EN55032 (CISPR32): излучаемые помехи Class B, кондуктивные помехи Class A; EAC TP TC 020 |
| Железнодорожные стандарты |
BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для EMC; BS EN/EN45545-2 для пожарной безопасности |
| Остановка подачи напряжения |
EN50155:2021 — соответствие уровню S1 |
Разъёмы и назначение выводов
| Номер контакта |
Назначение входа |
Номер контакта |
Назначение выхода |
| 1 |
Вход DC V+ |
1 |
Выход DC -V |
| 2 |
Вход DC V- |
2 |
Выход DC +V |
| 3 |
FG, защитное заземление |
|
|
Предохранитель по входу
| Тип |
Исполнение |
Номинал |
| D |
Time-Lag |
Conquer UDA-A, 5 A, 250 V |
Примечания
- Если не указано иное, все параметры измерены при 24,8 В / 110 ВDC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск выходного напряжения измеряется на конце проводов нагрузки при параллельном соединении с внешним конденсатором.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания EMC выполняются при монтаже на металлическую пластину 360 мм × 360 мм и толщиной 1 мм.
- При необходимости внешняя ёмкость на выходе не должна превышать 5000 мкФ. Только для RSD-200-12.
- Рекомендуемое снижение температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м.
