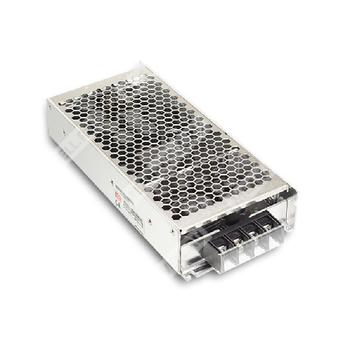

RSD-300B-12 - 12-вольтовый 300-Вт преобразователь постоянного тока для железнодорожных систем с широким входом и защитами.
RSD-300B-12 — модульный одно-выходной DC-DC преобразователь мощностью 300 Вт для железнодорожного применения, с входом от бортовой сети, гальванической развязкой 4 кВ DC и набором защит по входу и выходу.
Расшифровка партномера
| Элемент партномера | Значение |
| RSD | Серия DC-DC преобразователей для железнодорожного применения |
| 300 | Номинальная мощность 300 Вт |
| B | Исполнение по диапазону входного напряжения и набору параметров серии |
| 12 | Номинальное выходное напряжение 12 В |
Краткое назначение
Преобразователь предназначен для питания аппаратуры железнодорожного и промышленного назначения от широкодиапазонного источника постоянного напряжения.
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий входной диапазон 16,8…31,2 В DC.
- Выход 12 В, номинальный ток 25 А, мощность 300 Вт.
- Гальваническая развязка вход/выход 4 кВ DC.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и обратной полярности входа.
- Естественное воздушное охлаждение.
- Полу-залитое исполнение.
- Встроенное ограничение тока в режиме constant current limiting при перегрузке.
- Светодиодная индикация наличия питания.
- Низкопрофильный корпус высотой 40 мм.
- Испытание на 100% нагрузке.
Области применения
Железнодорожные системы, бортовое оборудование, промышленная электроника, системы питания и распределения постоянного тока.
Параметры выхода
| Параметр | Значение для RSD-300B-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 25 А |
| Диапазон тока | 0…25 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| Допуск выходного напряжения | ±2,0% |
Параметры входа
| Параметр | Значение для RSD-300B-12 |
| Диапазон входного напряжения | 16,8…31,2 В DC |
| Типичный КПД | 89,5% |
| Типичный входной ток | 14,6 А / 24 В DC |
| Типичный пусковой ток | 45 А / 24 В DC |
| Удержание питания | См. кривые удержания питания и дерейтинга нагрузки |
Защиты
| Параметр | Описание |
| Перегрузка | 105…135% от номинальной мощности; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 5,75…7 В; отключение выходного напряжения, восстановление после повторной подачи питания. |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры. |
| Обратная полярность входа | MOSFET в цепи отрицательного входа; при обратном подключении выход отсутствует. |
| Пониженное входное напряжение | При падении ниже Vimin внутренний управляющий ИС отключает выход; восстановление автоматическое после превышения Vimin. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 4 кВ DC; вход-корпус: 2,5 кВ DC; выход-корпус: 2,5 кВ DC |
| Сопротивление изоляции | Не менее 100 МОм при 500 В DC и 25 ℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+55 ℃ без дерейтинга; +70 ℃ при 60% нагрузке на свободной конвекции; +70 ℃ без дерейтинга с внешней опорной пластиной при соответствии TX class |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | -40…+85 ℃ |
| Температурный коэффициент | ±0,03%/℃ в диапазоне 0…55 ℃ |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Рабочая высота | 5000 м |
ЭМС и стандарты
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование с учетом BS EN/EN62368-1 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
| Помехоэмиссия | BS EN/EN55032 (CISPR32): кондуктивные помехи — класс A, излучаемые помехи — класс B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Удержание при пропадании питания | EN50155:2021, соответствует уровню S1 |
Механические параметры
| Параметр | Значение |
| Габариты | 216 × 96,5 × 40 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт.; 15,3 кг; 0,97 CUFT |
| Конструктивное исполнение | Case No. 205 |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 1850,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 130,8 тыс. ч минимум при 25 ℃ |
Интерфейсы и подключение
| Параметр | Значение |
| Входные клеммы | DC INPUT V+, DC INPUT V-, FG |
| Выходные клеммы для 12 В версии | DC OUTPUT -V, DC OUTPUT +V |
| Индикация | LED: зеленый — нормальная работа; отсутствие сигнала — нет питания или отказ |
Примечания
- Все параметры, специально не оговоренные, измеряются при входе 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого экранированного провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, линейную и нагрузочную стабилизацию.
- Рекомендуемая суммарная внешняя емкость на выходе не должна превышать 5000 мкФ; только для RSD-300-5 / -12.
- Источнику питания требуется установка на металлическую пластину размером 360×360 мм и толщиной 1 мм для выполнения EMC-испытаний; после монтажа следует повторно убедиться в соответствии стандартам ЭМС.
- Для подтверждения соответствия требованиям ЭМС рекомендуется проведение испытаний в составе конечного оборудования.
- Дерейтинг по температуре окружающей среды: 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
