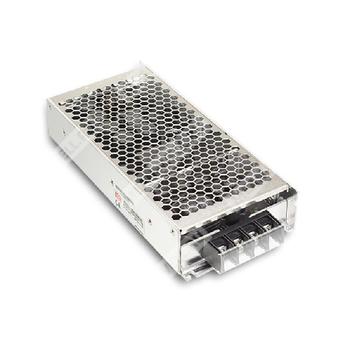

RSD-300B-24 - преобразователь постоянного тока мощностью 300 Вт для железнодорожных систем с выходом 24 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| RSD | Серия преобразователей постоянного тока для железнодорожного применения |
| 300 | Номинальная мощность 300 Вт |
| B | Вариант исполнения с входным диапазоном 16,8…31,2 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
RSD-300B-24 представляет собой однотактный изолированный DC-DC преобразователь серии RSD-300, предназначенный для железнодорожной аппаратуры и иной промышленной электроники, где требуется стабильное питание от бортовой сети постоянного тока.
Изделие рассчитано на широкодиапазонный вход, обладает гальванической развязкой 4 кВ DC между входом и выходом, поддерживает работу при жестких климатических и механических воздействиях, а также оснащено встроенными защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные свойства
- Соответствие требованиям BS EN/EN50155 и IEC60571, включая IEC61373 по удару и вибрации.
- Соответствие BS EN/EN50121-3-2 по ЭМС и BS EN/EN45545-2 по пожарной безопасности.
- Широкий входной диапазон 16,8…31,2 В постоянного тока.
- Гальваническая развязка: вход-выход 4 кВ DC, вход-корпус 2,5 кВ DC, выход-корпус 2,5 кВ DC.
- Естественное охлаждение свободной конвекцией воздуха.
- Полукомпаундированное исполнение.
- Встроенный светодиодный индикатор состояния.
- Пусковой тест 100% при полном нагрузочном режиме.
- Константный токовый режим при перегрузке.
Области применения
Источники питания для железнодорожных систем, бортовой электроники, телекоммуникационного и промышленного оборудования, а также других устройств, где требуется изолированный DC-DC источник 24 В с высоким уровнем стойкости к помехам и климатическим воздействиям.
Электрические параметры
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0…12,5 А |
| Номинальная выходная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Диапазон подстройки выходного напряжения | 31,2…16,8 В постоянного тока |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 16,8…31,2 В постоянного тока |
| КПД, тип. | 90% |
| Входной ток, тип. | 14,6 А при 24 В |
| Пусковой ток, тип. | 45 А при 24 В постоянного тока |
| Допустимое время работы при перенапряжении входа | При превышении номинального входного напряжения на 40% — 1 с |
Защиты
| Параметр | Описание |
|---|
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…7 В; защита с отключением выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от обратной полярности входа | Есть, на основе MOSFET, без выхода при неправильном подключении |
| Защита от пониженного входного напряжения | Отключение при падении ниже Vimin, автоматическое восстановление при восстановлении входного напряжения |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход-выход: 4 кВ DC; вход-корпус: 2,5 кВ DC; выход-корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм между входом, выходом и корпусом при 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия | BS EN/EN55032 (CISPR32): кондуктивные помехи класс A, излучаемые помехи класс B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+55 °C без снижения мощности; +70 °C при 60% нагрузки при свободной конвекции; +70 °C без снижения мощности при использовании внешней опорной пластины, соответствие классу TX |
| Влажность при работе | 5…95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 5 G, по 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Рабочая высота | 5000 м |
Надежность и габариты
| Параметр | Значение |
|---|
| MTBF | 1850,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 130,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 216 × 96,5 × 40 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт.; 15,3 кг; 0,97 куб. фута |
Подключение
Назначение выводов входного разъема
| Номер вывода | Назначение |
|---|
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V- |
| 3 | Заземление корпуса FG |
Назначение выводов выходного разъема
| Номер вывода | Назначение |
|---|
| 1, 2 | Выход постоянного тока V- |
| 3, 4 | Выход постоянного тока V+ |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 24,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает суммарный допуск, регулирование линии и регулирование нагрузки.
- Рекомендуемая емкость внешнего выходного конденсатора не должна превышать 5000 мкФ; это относится только к RSD-300-5/12.
- Источники питания должны быть установлены на металлическую пластину размером 360 × 360 мм толщиной 1 мм для проведения окончательных испытаний на ЭМС; после установки рекомендуется повторно подтвердить соответствие ЭМС требованиям.
- Для проведения испытаний ЭМС компонентов рекомендуется использовать методику испытаний источников питания для конечного оборудования.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м без вентилятора и 5 °C/1000 м с вентилятором при высоте более 2000 м.
