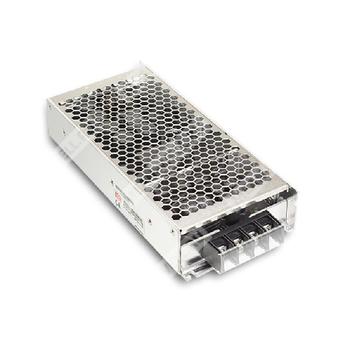

RSD-300B-48 - железнодорожный DC/DC-преобразователь 300 Вт с выходом 48 В для промышленной аппаратуры.
Назначение: источни к питания постоянного тока для железнодорожных и промышленных систем с повышенной стойкостью к помехам, вибрации и климатическим воздействиям.
Расшифровка партномера
| Позиция | Расшифровка |
| RSD | Серия железнодорожных DC/DC-преобразователей Mean Well |
| 300 | Номинальная мощность 300 Вт |
| B | Исполнение с входом 24 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Краткое описание
RSD-300B-48 представляет собой одновыходный преобразователь постоянного тока серии RSD-300, предназначенный для питания нагрузок 48 В в системах железнодорожной автоматики, промышленной электроники и других ответственных применениях. Для данной модификации характерны широкий диапазон входного напряжения, высокий КПД, гальваническая развязка 4 кВ и защита от перегрузки, перенапряжения, перегрева и обратной полярности входа.
Особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, обратная полярность входа.
- Гальваническая развязка вход/выход 4000 В DC.
- Охлаждение свободной конвекцией.
- Полукомпаундированное исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение 40 мм.
- Электролитические конденсаторы с ресурсом на 105 °C.
- Светодиодная индикация наличия питания.
- Испытание на 100% нагрузку в процессе приработки.
Применение
Железнодорожные системы, промышленная автоматика, бортовое и стационарное оборудование, где требуется источник 48 В постоянного тока с повышенной надежностью и стойкостью к вибрации, помехам и расширенному температурному диапазону.
Параметры преобразования
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0…6,3 А |
| Номинальная выходная мощность | 302,4 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска и нарастания | 800 мс, 50 мс при полной нагрузке |
| Типовая эффективность | 91,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения при непрерывной работе | 16,8…31,2 В DC |
| Диапазон входного напряжения в течение 1 секунды | 14,4…33,6 В DC |
| Типовой входной ток | 14,6 А / 24 В DC |
| Типовой пусковой ток | 45 А / 24 В DC |
| Держание выхода при пропадании питания | См. график hold-up time; для данного семейства указаны кривые по страницам 5 и 6 |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной мощности; режим ограничения постоянного тока; восстановление автоматическое после устранения неисправности |
| Перенапряжение | 55,2…64,8 В |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Обратная полярность входа | Защита на MOSFET в цепи отрицательного входа; при обратном подключении выход отсутствует |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ DC |
| Испытательное напряжение изоляции вход–корпус | 2,5 кВ DC |
| Испытательное напряжение изоляции выход–корпус | 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтирования; +70 °C при 60% нагрузке при охлаждении свободной конвекцией; +70 °C без дерейтирования с внешней базовой пластиной, класс TX |
| Температура хранения | −40…+85 °C |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Высота эксплуатации | 5000 м |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC61373 |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС; BS EN/EN45545-2 по пожарной безопасности |
| ЭМС излучение | BS EN/EN55032 (CISPR32): кондуктивные помехи класс A, излучаемые помехи класс B, EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8, BS EN/EN55035, уровень для light industry, EAC TP TC 020 |
| Пожарная безопасность | BS EN/EN45545-2 |
| Совместимость по прерываниям питания | EN50155:2021, уровень S1 |
Механические данные
| Параметр | Значение |
| Габариты | 216 × 96,5 × 40 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт.; 15,3 кг; 0,97 куб. фут. |
| Корпус | Case No.205 |
MTBF
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 1850,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 130,8 тыс. ч, минимум |
Назначение выводов
| Вывод | Назначение |
| 1 | Вход постоянного тока V+ |
| 2 | Вход постоянного тока V− |
| 3 | Заземление корпуса FG |
Примечания
1. Все параметры, специально не оговоренные, измерены при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары, оконченой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, регулировку линии и регулировку нагрузки.
4. Настоятельно рекомендуется, чтобы внешняя емкость на выходе не превышала 5000 мкФ. Только для моделей RSD-300-5 / -12.
5. Источник питания считается компонентом, который будет установлен в конечном оборудовании. Окончательная ЭМС-оценка должна выполняться в составе целевой системы.
6. Температурное дерейтирование окружающей среды составляет 3,5 °C/1000 м без вентилятора и 5 °C/1000 м с вентилятором при высоте эксплуатации выше 2000 м.
