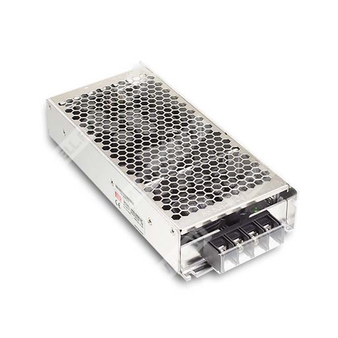

RSD-300B-5 — преобразователь постоянного тока 300 Вт для железнодорожных и промышленных систем с широким входным диапазоном и гальванической развязкой.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | RSD-300 | Серия преобразователей постоянного тока мощностью 300 Вт |
| Исполнение | B | Вариант входного диапазона с низким номинальным входным напряжением |
| Выходное напряжение | 5 | Выход 5 В постоянного тока |
Назначение и особенности
RSD-300B-5 — одновыходной DC-DC преобразователь серии RSD-300 для ответственных применений в железнодорожной технике и промышленной электронике. Изделие рассчитано на мощность до 210 Вт при выходе 5 В, имеет гальваническую развязку 4 кВ DC между входом и выходом, широкий диапазон входного напряжения, встроенные защиты и исполнение с полукомпаундированием.
Основные свойства
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2.
- Широкий входной диапазон 16,8…31,2 В DC.
- Номинальное выходное напряжение 5 В DC.
- Номинальный выходной ток 42 А.
- Выходная мощность 210 Вт.
- Работа с ограничением тока при перегрузке.
- Защита от перенапряжения, перегрева, короткого замыкания, перегрузки и переполюсовки входа.
- Гальваническая развязка вход/выход 4 кВ DC.
- Охлаждение за счет свободной конвекции воздуха.
- Полукомпаундированное исполнение.
- Светодиодный индикатор состояния.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 16,8…31,2 В DC |
| Диапазон срабатывания защиты по входному напряжению | 14,4…33,6 В DC |
| Потребляемый ток от источника питания, тип. | 9,7 А при 24 В |
| Пусковой ток, тип. | 45 А при 24 В DC |
| Параметр входной перегрузки/временной стойкости | При отклонении входного напряжения до ±30% от номинального допускается работа при полной нагрузке; при ±40% — выдерживание в течение 1 с |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входного провода, при обратной полярности выход отключается |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальный выходной ток | 42 А |
| Диапазон выходного тока | 0…42 А |
| Номинальная выходная мощность | 210 Вт |
| Пульсации и шум, максимум | 100 мВ пик-пик |
| Регулировка по линии | ±2,0% |
| Регулировка по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Допуск выходного напряжения | ±0,5% |
Эффективность
| Параметр | Значение |
| КПД, тип. | 89% |
Защиты
| Параметр | Описание |
| Перегрузка | 105…135% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 5,75…7 В; тип защиты — отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Устойчивость к короткому замыканию | Режим ограничения тока, защита встроенная |
Изоляция и прочность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ DC |
| Испытательное напряжение изоляции вход–корпус | 2,5 кВ DC |
| Испытательное напряжение изоляции выход–корпус | 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без дерейтирования; до +70 °C при 60% нагрузки при свободной конвекции; до +70 °C без дерейтирования с внешней опорной пластиной, соответствие классу TX |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Высота эксплуатации | 5000 м |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 216 × 96,5 × 40 мм (Д × Ш × В) |
| Масса | 1,19 кг |
| Упаковка | 12 шт.; 15,3 кг; 0,97 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 1850,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 130,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Стандарты EMC | BS EN/EN55032 (CISPR32): кондуктивные помехи класс A, излучаемые помехи класс B; EAC TP TC 020 |
| Иммунитет EMC | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по EMC; BS EN/EN45545-2 по пожарной безопасности |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц при помощи витой пары 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки напряжения, регулирование по линии и по нагрузке.
- Рекомендуемая суммарная ёмкость внешнего выходного конденсатора не должна превышать 5000 мкФ.
- Источники питания должны устанавливаться на металлическую пластину размером 360 × 360 мм с толщиной 1 мм; перед применением рекомендуется подтвердить соответствие ЭМС после установки в конечное оборудование.
- Для выполнения требований EN50155 TX при полной нагрузке 70 °C изделие должно быть установлено на железную пластину на нижней стороне.
