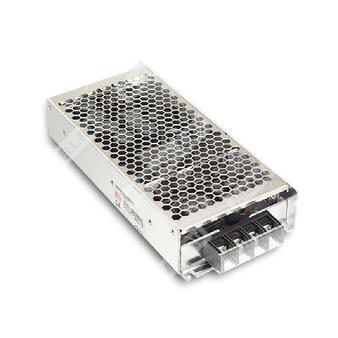

RSD-300C-12 - изолированный DC-DC преобразователь 300 Вт для железнодорожных применений с выходным напряжением 12 В.
Назначение и особенности
RSD-300C-12 представляет собой однотактный промышленный DC-DC преобразователь серии RSD-300, предназначенный для применения в железнодорожной технике и иных ответственных системах промышленной электроники. Модуль обеспечивает стабилизированное постоянное выходное напряжение 12 В при номинальной мощности 300 Вт, поддерживает широкий диапазон входного напряжения и оснащён встроенными функциями защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева и неправильной полярности входа.
Изделие выполнено в низкопрофильном корпусе с естественным воздушным охлаждением, имеет усиленную стойкость к вибрации и соответствует требованиям железнодорожных стандартов по электромагнитной совместимости, механическим воздействиям и пожарной безопасности.
Расшифровка партномера
| Позиция | Значение |
| RSD | Серия DC-DC преобразователей для железнодорожного применения |
| 300 | Номинальная мощность 300 Вт |
| C | Исполнение по входному диапазону, рассчитанное на вход 36 В |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного оборудования.
- Широкий входной диапазон 36 В.
- Изоляция вход-выход 4000 В DC.
- Естественное воздушное охлаждение.
- Полу-залитое исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильный корпус высотой 40 мм.
- Светодиодная индикация наличия питания.
- Испытание на 100% нагрузку в процессе прогрева.
- Пожарная стойкость в соответствии с EN 45545-2.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный ток | 25 А |
| Диапазон выходного тока | 0–25 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 120 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 800 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36–58 В DC |
| Рабочий диапазон входного напряжения | 28,8–67,2 В DC |
| Типовое КПД | 91% |
| Типовой пусковой ток | 9,2 А / 36 В DC |
| Удержание при пропадании питания | См. кривые удержания нагрузки и времени |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянной величиной, автоматическое восстановление после снятия аварийного режима |
| Перенапряжение | 27,6–32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Обратная полярность на входе | MOSFET в цепи отрицательного входа, отсутствие выхода при обратном подключении |
| Подпороговое входное напряжение | Выход отсутствует при снижении входного напряжения ниже Vimin, восстановление автоматическое после превышения Vimin |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ DC; вход-корпус: 2,5 кВ DC; выход-корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование согласно BS EN/EN62368-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+55 °C без снижения мощности; +70 °C при 60% нагрузке при свободной конвекции; +70 °C без снижения мощности при установке на внешнюю опорную плиту, класс TX |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж согласно IEC 61373 |
| Рабочая высота | 5000 м |
ЭМС
| Параметр | Значение |
| Электромагнитные помехи | Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи Class A, излучаемые помехи Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; уровень light industry, EAC TP TC 020 |
| Стандарт для железнодорожного применения | BS EN/EN50155 / IEC60571, включая IEC61373 по ударам и вибрации, BS EN/EN50121-3-2 по ЭМС, BS EN/EN45545-2 по пожарной безопасности |
| Соответствие EN50155:2021 | Уровень S1 для прерывания питания |
Механические данные
| Параметр | Значение |
| Габариты | 216 × 96,5 × 40 мм (Д × Ш × В) |
| Масса | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,97 куб. фута |
| Корпус | Case No. 205 |
Надёжность
| Параметр | Значение |
| MTBF | 1850,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 130,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 36 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную регулировку и регулировку нагрузки.
- Рекомендуемая внешняя выходная ёмкость не должна превышать 5000 мкФ; только для моделей RSD-300-5 и RSD-300-12.
- Источником питания для испытаний считается компонент, установленный на металлической пластине 360 × 360 × 1 мм с алюминиевым радиатором 1 мм; для подтверждения соответствия ЭМС устройство должно быть переоценено в составе конечного оборудования.
- Температурное снижение мощности: 3,5 °C/1000 м без вентилятора и 5 °C/1000 м с вентилятором при высоте эксплуатации выше 2000 м.
Расширенное описание применения
RSD-300C-12 применяется в железнодорожных подсистемах, промышленной автоматике, телеметрии, бортовом и вспомогательном оборудовании, где требуется изолированное питание 12 В с высокой устойчивостью к вибрации, широким входным диапазоном и гарантированным поведением при просадках и перенапряжениях питающей сети. Конструкция с естественным охлаждением и полу-заливкой упрощает интеграцию в компактные шкафы и узлы с ограниченным пространством по высоте.
