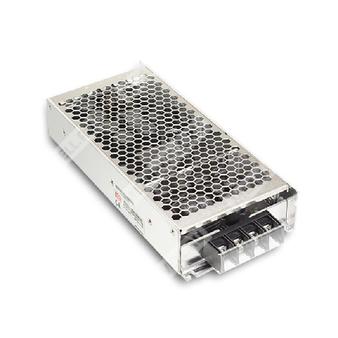

RSD-300C-24 - изолированный железнодорожный DC/DC-преобразователь 300 Вт с выходом 24 В и широким диапазоном входного напряжения.
Назначение: преобразователь постоянного тока для железнодорожной и промышленной аппаратуры, обеспечивающий стабилизированное выходное напряжение 24 В при высокой электрической прочности, помехоустойчивости и соответствии железнодорожным стандартам.
Расшифровка партномера
| Позиция | Значение |
| RSD | Серия железнодорожных DC/DC-преобразователей Mean Well |
| 300 | Номинальная мощность 300 Вт |
| C | Вариант исполнения с входом 36–72 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Соответствие BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Широкий входной диапазон 2:1.
- Гальваническая развязка 4000 В постоянного тока между входом и выходом.
- Охлаждение за счёт свободной конвекции воздуха.
- Полугерметизированное исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение высотой 40 мм.
- Индикатор наличия питания на светодиоде.
- Испытание на 100% нагрузку.
- Поток 3 года гарантии в документе не приводится в описание.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0–12,5 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±1,0% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Диапазон входного напряжения | 36,8–143 В постоянного тока |
| Диапазон входного напряжения для номинального режима | 57,6–154 В постоянного тока |
| КПД, тип. | 91,5% |
| Пусковой ток, тип. | 3,1 А / 110 В постоянного тока |
| Ток потребления по входу, тип. | 3,1 А / 110 В |
| Время удержания | См. кривые удержания нагрузки на страницах 5 и 6 |
| Порог срабатывания перенапряжения | 27,6–32,4 В |
| Порог срабатывания перегрузки | 105–135% номинальной выходной мощности |
| Перенапряжение входа, выдерживаемое в течение 1 с | До 40% от номинального входного напряжения |
Защитные функции
| Функция защиты | Поведение |
| Перегрузка | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Обратная полярность на входе | MOSFET в цепи отрицательного входа, при неправильной полярности выход отсутствует |
| Недонапряжение на входе | Выход отключается при падении входного напряжения ниже Vimin, восстановление при превышении порога |
| Ограничение пускового тока | Резистор на старте с последующим шунтированием MOSFET |
ЭМС и стандарты
| Параметр | Значение |
| Электрическая прочность изоляции | Вход-выход: 4 кВ постоянного тока; вход-PE: 2,5 кВ постоянного тока; выход-PE: 2,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32): проводимые помехи класс A, излучаемые помехи класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС; BS EN/EN45545-2 по пожарной безопасности |
| Требование по прерыванию питания | EN50155:2021, уровень S1 |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+55 °C без дерейтингa; +70 °C при 60% нагрузке при свободной конвекции; +70 °C без дерейтингa при внешней базовой пластине, соответствие классу TX |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
Механические данные
| Параметр | Значение |
| Габариты | 216 × 96,5 × 40 мм (Д × Ш × В) |
| Исполнение корпуса | Case No.205 |
| Масса | 1,19 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 15,3 кг |
| Объём упаковки | 0,97 CUFT |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 1850,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 130,8 тыс. ч минимум |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Входное питание V+ |
| 2 | Входное питание V- |
| 3 | Заземление корпуса FG |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с витой парой длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную и нагрузочную регулировку.
- Для выходной ёмкости настоятельно рекомендуется не превышать 5000 мкФ; только для моделей RSD-300-5 и RSD-300-12.
- Источник питания следует устанавливать на металлическую пластину 360 × 360 мм толщиной 1 мм при всех испытаниях ЭМС и проверять соответствие требованиям ЭМС в конечной аппаратуре.
- При использовании без металлической пластины максимальная температура окружающей среды при полной нагрузке составляет 55 °C.
- Для работы при 70 °C по уровню TX требуется монтаж на железную пластину на нижней стороне.
- Снижение параметров по температуре составляет 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
