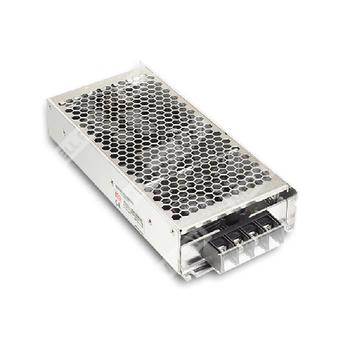

RSD-300C-48 - промышленный DC/DC-преобразователь 300 Вт для железнодорожного применения с широким входным диапазоном и защитами.
Назначение
RSD-300C-48 представляет собой одновыходной преобразователь постоянного тока мощностью 300 Вт серии RSD-300, предназначенный для железнодорожной и промышленной аппаратуры, где требуются расширенный диапазон входного напряжения, гальваническая развязка, повышенная стойкость к помехам и соответствие стандартам для подвижного состава.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RSD | Серия преобразователей постоянного тока для железнодорожного применения |
| 300 | Номинальная мощность 300 Вт |
| C | Исполнение с входным диапазоном 67,2…143 В DC |
| 48 | Выходное номинальное напряжение 48 В DC |
Ключевые особенности
- Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожной техники.
- Входной диапазон 2:1.
- Гальваническая развязка вход/выход 4000 В DC.
- Естественное воздушное охлаждение.
- Полузалитое исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение 40 мм.
- Полная нагрузка в режиме burn-in.
- Светодиодная индикация наличия питания.
- Соответствие требованиям по электромагнитной совместимости для железнодорожного применения.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В DC |
| Номинальный ток | 6,3 А |
| Диапазон тока нагрузки | 0…6,3 А |
| Номинальная мощность | 302,4 Вт |
| Пульсации и шум | 180 мВ p-p |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 67,2…143 В DC |
| Расширенный диапазон | 57,6…154 В DC |
| КПД тип. | 91,5% |
| Пусковой ток тип. | 3,1 А / 110 В DC |
| Потребляемый ток тип. | 3,1 А / 110 В DC |
| Время удержания тип. | См. кривые удержания нагрузки, приведённые в документе |
Защиты
| Функция защиты | Параметры и работа |
|---|
| Перегрузка | 105…135% от номинальной выходной мощности. Режим ограничения тока. После устранения аварийного режима восстановление происходит автоматически. |
| Перенапряжение | 55,2…64,8 В. Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания. |
| Перегрев | Отключение выходного напряжения. Автоматическое восстановление после снижения температуры. |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+55 °C без дерейтирования; +70 °C при 60% нагрузки при охлаждении свободной конвекцией; +70 °C без дерейтирования при использовании внешней опорной пластины, соответствие классу TX |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Рабочая высота | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 4 кВ DC; вход/корпус: 2,5 кВ DC; выход/корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Раздел | Соответствие |
|---|
| Безопасность | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Железнодорожные стандарты | BS EN/EN50155, IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
| ЭМС — помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| ЭМС — излучение | BS EN/EN55032 (CISPR32), проводимые помехи: класс A, излучаемые помехи: класс B, EAC TP TC 020 |
| Соответствие по прерыванию питания | EN50155:2021, уровень S1 |
MTBF
| Метод расчёта | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 1850,1 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 130,8 тыс. часов минимум |
Габаритные размеры и масса
| Параметр | Значение |
|---|
| Размеры | 216 × 96,5 × 40 мм (Д × Ш × В) |
| Масса | 1,19 кг |
| Упаковка | 12 шт.; 15,3 кг; 0,97 CUFT |
Подключение
| Назначение вывода | Описание |
|---|
| Входное питание V+ | Клемма входа постоянного тока |
| Входное питание V- | Клемма входа постоянного тока |
| FG | Защитное заземление |
| Выход +V | Положительный вывод нагрузки |
| Выход -V | Отрицательный вывод нагрузки |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 72 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к контакту 0,1 мкФ и 47 мкФ параллельного конденсатора.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. Рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ. Только для моделей RSD-300-5 / -12.
5. Источник питания следует устанавливать на металлическую пластину размером 360 мм × 360 мм толщиной 1 мм. Перед проведением испытаний ЭМС необходимо подтвердить, что изделие соответствует требованиям ЭМС. Для выполнения испытаний ЭМС рекомендуется применять «испытание ЭМС» для источников питания компонентов.
6. При температуре окружающей среды выше 2000 м (6500 футов) требуется снижение мощности: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Описание изделия
RSD-300C-48 — это компактный DC/DC-преобразователь железнодорожного исполнения, предназначенный для питания нагрузок постоянным напряжением 48 В от входных цепей с широким диапазоном 67,2…143 В DC. Конструкция ориентирована на работу в условиях вибрации, помех и температурных воздействий, характерных для бортовых и стационарных систем транспорта, телекоммуникационного и промышленного оборудования.
Изделие обеспечивает выходную мощность до 302,4 Вт, имеет встроенные защиты от перегрузки, перенапряжения и перегрева, а также входную защиту от обратной полярности и импульсных воздействий. Применение полузалитой конструкции и естественного охлаждения упрощает интеграцию в аппаратные модули с ограниченным монтажным объёмом.
