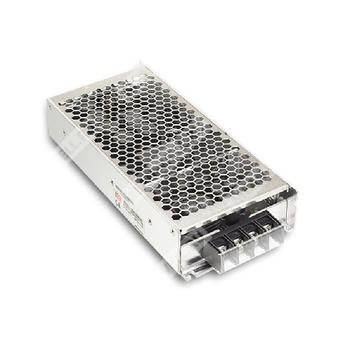

RSD-300D-12 — изолированный преобразователь DC-DC мощностью 300 Вт для железнодорожной и промышленной аппаратуры.
Компонент RSD-300D-12 представляет собой одно выходной преобразователь постоянного тока класса 300 Вт серии RSD-300, предназначенный для применения в железнодорожной аппаратуре, промышленной электронике и системах с повышенными требованиями к помехоустойчивости, виброустойчивости и надежности. Модель имеет номинальное выходное напряжение 12 В, широкий диапазон входного напряжения и встроенные защиты по перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RSD | Серия преобразователей постоянного тока для железнодорожного применения |
| 300 | Номинальная мощность 300 Вт |
| D | Исполнение с входным диапазоном 67,2–143 В DC |
| 12 | Номинальное выходное напряжение 12 В DC |
Назначение и особенности
- Одно выходной DC-DC преобразователь для железнодорожных систем.
- Гальваническая развязка входа и выхода.
- Широкий диапазон входного напряжения, рассчитанный на номинал 110 В DC.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева и переполюсовки входа.
- Принудительного охлаждения не требуется, охлаждение — свободной конвекцией.
- Полу-герметизированная конструкция.
- Встроенный светодиодный индикатор состояния.
- Поддержка монтажа на штатную установочную поверхность; для режима EN50155 TX при полной нагрузке требуется монтаж на железную пластину.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Диапазон регулировки выходного тока | 0–25 А |
| Номинальный выходной ток | 25 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 120 мВ п-п |
| Погрешность выходного напряжения | ±2,0% |
| Стабилизация по входному напряжению | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 67,2–143 В DC |
| Диапазон входного напряжения для работы | 57,6–154 В DC |
| КПД, тип. | 91,5% |
| Потребляемый входной ток, тип. | 3,1 А / 110 В DC |
| Пусковой ток, тип. | 45 А / 110 В DC |
| Удержание при пропадании питания | См. графики времени удержания нагрузки |
Защиты
| Параметр | Описание |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6–32,4 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входного провода; при обратной полярности выход отсутствует |
| Защита от пониженного входного напряжения | При снижении ниже Vimin контроллер отключает выход; восстановление при возврате напряжения выше Vimin |
| Устойчивость к входному переходному режиму | Работа при отклонении входного напряжения до ±30% от номинала на полной нагрузке; при ±40% — выдерживание 1 с |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ DC; вход-корпус: 2,5 кВ DC; выход-корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие стандартам безопасности | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование с учетом BS EN/EN62368-1 |
ЭМС и железнодорожные стандарты
| Параметр | Значение |
| Эмиссия | BS EN/EN55032 (CISPR32): кондуктивные помехи — класс A, излучаемые помехи — класс B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; уровень для light industry; EAC TP TC 020 |
| Железнодорожный стандарт | BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС; BS EN/EN45545-2 по пожарной безопасности |
| Соответствие EN50155 | EN50155:2021, уровень S1 для прерывания питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +55 °C без дерейтирования; до +70 °C при 60% нагрузки при охлаждении свободной конвекцией; до +70 °C без дерейтирования при внешней базовой пластине, класс TX |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж по IEC61373 |
| Рабочая высота | 5000 м |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 216 × 96,5 × 40 мм (Д × Ш × В) |
| Исполнение корпуса | Case No.205 |
| Охлаждение | Свободная конвекция |
| Индикатор | Встроенный светодиодный индикатор |
Подключение
| Параметр | Значение |
| Входные клеммы | DC INPUT V+, DC INPUT V-, FG |
| Выходные клеммы для 12 В | DC OUTPUT +V, DC OUTPUT -V |
| Полярность входа | FG — защитное заземление |
Масса и упаковка
| Параметр | Значение |
| Масса одного изделия | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,97 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 1850,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 130,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием параллельно подключенного конденсатора 12 мкФ и 47 мкФ с низким ESR.
- Допуск включает: погрешность установки, линейную регулировку и регулировку по нагрузке.
- Рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ. Только для моделей RSD-300-5 / -12.
- Источником питания следует считать компонент, который будет устанавливаться в конечном оборудовании. Окончательная совместимость по ЭМС должна быть проверена в составе системы.
- Температурное дерейтирование: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
