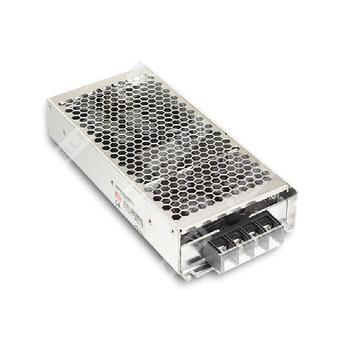

RSD-300D-24
Особенности
Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожной техники
Широкий диапазон входного напряжения 2:1
Защиты: Короткое замыкание / Перегрузка / Перенапряжение / Перегрев / Обратная полярность входа
Изоляция вход-выход 4000В постоянного тока
Охлаждение посредством свободной конвекции
Полугерметичное исполнение
Встроенное ограничение тока постоянного режима
Ультранизкий профиль 40 мм
Все электролитические конденсаторы рассчитаны на температуру 105°C
Светодиодный индикатор работы
Тестирование источников питания под полной нагрузкой
Cпецификация
Модель: RSD-300D-24
Выходные параметры
Напряжение постоянного тока: 24 В
Номинальный ток: 12,5 А
Диапазон рабочего тока: 0 ~ 12,5 А
Номинальная мощность: 300 Вт
Пульсации и шум (макс.): 150 мВ пик-пик
Допуск по напряжению: ±2,0%
Нестабильность по входному напряжению: ±0,2%
Нестабильность по нагрузке: ±1,0%
Время готовности, время нарастания выходного напряжения: 800 мс, 50 мс при полной нагрузке
Входные параметры
Диапазон входного напряжения: 57,6 ~ 154 В постоянного тока
КПД (типовое значение): 91,5%
Потребляемый ток DC (типовое значение): 3,1 А / 110 В
Пусковой ток: 45 А / 110 В постоянного тока
Безопасность и электромагнитная совместимость
Между входом и выходом, входом и корпусом, выходом и корпусом: 4 кВ пост. тока / 2,5 кВ пост. тока / 2,5 кВ пост. тока
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500 В пост. тока, 25 °C, 70% Вл
Электромагнитная совместимость (EMI): Соответствие стандартам BS EN/EN55032 (CISPR32) — кондуктивные помехи: класс A, излучаемые помехи: класс B, EAC TP TC 020
Иммунитет к ЭМП: Соответствие стандартам BS EN/EN61000-4-2,3,4,5,6,8, BS EN/EN55035, уровень легкой промышленности, EAC TP TC 020
Среда эксплуатации
Рабочая температура: от -40 до +55°C (без снижения мощности); до +70°C при 60% нагрузке при свободной конвекции; до +70°C без снижения мощности при внешней монтажной пластине, класс TX
Рабочая влажность: 5 ~ 95% без конденсации
Температура хранения: от -40 до +85°C
Температурный коэффициент: ±0,03%/°C (0 ~ 55°C)
Вибрации: 10 ~ 500 Гц, 5G, 10 мин./1 цикл, 60 мин. по осям X, Y, Z; крепление: соответствие IEC61373
Защита
Перегрузка: 105 ~ 135% номинальной выходной мощности. Тип защиты: Ограничение тока, автоматическое восстановление после устранения неисправности
Перенапряжение: 27,6 ~ 32,4 В
Перегрев: Выключение выходного напряжения, автоматическое восстановление при снижении температуры
Прочие параметры
Стандарты железнодорожной техники: BS EN/EN50155 / IEC60571 включая IEC61373 по удару и вибрации, BS EN/EN50121-3-2 по ЭМС, BS EN/EN45545-2 по пожарной безопасности
Высота эксплуатации: До 5000 метров
Среднее время наработки на отказ (MTBF): 1850,1 тыс. часов по Telcordia SR-332 (Bellcore); 130,8 тыс. часов по MIL-HDBK-217F (25°C)
Габариты: 216×96,5×40 мм (Д×Ш×В)
Упаковка: 1,19 кг; 12 шт./15,3 кг/0,97 куб.фут
Примечания
1. Все параметры, если явно не указано иное, измеряются при 72 В постоянного тока на входе, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц при использовании "скрученной пары из 12 дюймов" с параллельно установленным конденсатором 1,0 мкФ и 47 мкФ.
3. Нестабильность по входному напряжению измеряется от 90% до 110% номинального входного напряжения.
4. Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
5. Корпус блока питания считается полностью соответствующим условиям монтажа, если установлен на металлической панели. Все EMC испытания проводились с устройством, смонтированным на металлической пластине толщиной не менее 360 мм x 360 мм и толщиной не менее 1,0 мм. Для получения дополнительной информации рекомендуем обращаться к электро- и EMC-директивам.
6. Если требуется эксплуатация ИП полностью нагруженным при 70°C, необходимо использовать дополнительную железную пластину размерами не менее 360×360×1,0 мм, а монтаж должен быть выполнен по центру.
7. При высоте установки более 2000 м ток утечки увеличивается на 0,13 мА на каждую 1000 м от 2000 м (6500 футов).
Основные параметры
| Выход: | |
| Напряжение постоянного тока | 24V |
| Номинальный ток | 12.5A |
| Диапазон тока | 0-12.5A |
| Номинальная мощность | 300W |
| Уровень шума на выходе | 150mVp-p |
| Допустимое отклонение напряжения | ±2.0% |
| Нестабильность выходного напряжения по сети | ±0.2% |
| Нестабильность по нагрузке | ±1.0% |
| Время установки, время нарастания | 800ms, 50ms at full load |
| Время удержания | D-type and E-5 comply with S2 level @ full load; other E- type comply with S1 level @ full load, comply with S2 level @ 70% load |
| Вход: | |
| Диапазон входных напряжений | 67.2 ~ 143VDC |
| КПД | 91.5% |
| Выдерживаемое напряжение | l/P-0/P:4KVDC l/P-FG:2.5KVDC 0/P-FG:2.5KVDC |
| Пусковой ток | 45A/110VDC |
| Защита: | |
| Защита от перенапряжения | 27.6~32.4V / Protection type: Shut down o/p voltage, re-power on to recover |
| Защита от перегрузки | 105- 135% rated output power / Protection type : Constant current limiting, recovers automatically after fault condition is removed |
| Условия окр. среды: | |
| Диапазон рабочих температур | -40 - +55°C |
| Рабочая влажность | 5 - 95% RH non-condensing |
| Температурный коэффициент | ± 0.03%/°C (0 - 50°C) |
| Вибрация | 10 ~ 500Hz, 5G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting : compliance to IEC61373 |
| Температурно-влажностный режим хранения | -40 - +85°C, 5 - 95% RH |
| Безопасность и ЭМП: | |
| Стандарты безопасности | Meet IEC60950-1(LVD) |
| Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH |
| Электромагнитная совместимость | Compliance to EN55022 (CISPR22) Conduction Emission: Class A, Radiation Emission: Class B |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8, light industry level, criteria A |
| Прочее: | |
| MTBF (Средняя наработка на отказ) | 130.7K hrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 216*97*40mm (L*W*H) |
| Упаковка | 1.19Kg ; 12pcs/15.3Kg/1.12CUFT |
| Производственный статус | Производится |
