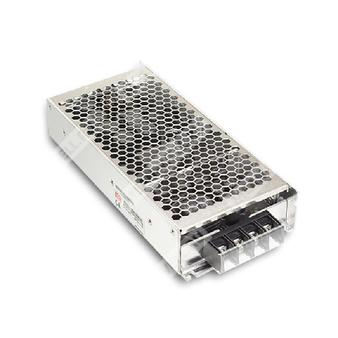

RSD-300D-48
RSD-300D-48 - изолированный DC-DC преобразователь 300 Вт для железнодорожных и промышленных систем.
Расшифровка партномера
| Позиция | Значение | Расшифровка |
| RSD | Серия | Railway Single Output DC-DC Converter — одноканальный DC-DC преобразователь для железнодорожного применения |
| 300 | Номинальная мощность | 300 Вт |
| D | Группа входного диапазона | Широкий входной диапазон семейства D |
| 48 | Выходное напряжение | 48 В постоянного тока |
Назначение и особенности
RSD-300D-48 — это одноканальный DC-DC преобразователь серии RSD-300, предназначенный для питания аппаратуры в железнодорожных и промышленных системах. Модуль рассчитан на мощность до 300 Вт, имеет гальваническую развязку входа и выхода, широкий входной диапазон, встроенные виды защиты и исполнение, ориентированное на работу в условиях вибрации, ударных нагрузок и расширенного температурного диапазона.
- Соответствие стандартам BS EN/EN50155 и IEC60571, включая IEC61373 по удару и вибрации.
- Соответствие BS EN/EN50121-3-2 по электромагнитной совместимости.
- Соответствие BS EN/EN45545-2 по пожарной безопасности.
- Широкий диапазон входного напряжения.
- Изоляция вход/выход 4 кВ DC.
- Охлаждение естественной конвекцией.
- Полукомпаундированное исполнение.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение высотой 40 мм.
- Светодиодная индикация состояния.
- Испытание полной нагрузкой 100% burn-in.
Выходные параметры
| Параметр | Значение для RSD-300D-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 6,3 А |
| Диапазон выходного тока | 0 ~ 6,3 А |
| Номинальная мощность | 302,4 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для RSD-300D-48 |
| Диапазон входного напряжения | 50,4 ~ 93,6 В DC |
| Диапазон входного напряжения при полной нагрузке | 43,2 ~ 100,8 В DC |
| Типовой КПД | 91,5% |
| Типовой входной ток | 4,6 А / 72 В |
| Типовой пусковой ток | 45 А / 72 В DC |
| Время удержания | См. график времени удержания и кривая снижения нагрузки |
| Перерыв питания по EN50155:2021 | Соответствует уровню S1 |
Защиты
| Параметр | Описание |
| Перегрузка | 105 ~ 135% от номинальной мощности; тип защиты — ограничение тока постоянной величины, восстановление автоматически после устранения аварийного состояния |
| Перенапряжение | 5,75 ~ 7 В; защита отключает выход и переводит преобразователь в режим перезапуска для восстановления |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от обратной полярности входа | Есть, на основе MOSFET в цепи отрицательного входного провода |
| Защита от пониженного входного напряжения | При снижении ниже Vimin внутренний управляющий ИС отключает выход; восстановление при возврате напряжения выше Vimin |
| Ограничение пускового тока | Есть, реализовано резистором с последующим шунтированием MOSFET |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +55 °C без снижения мощности; +70 °C при 60% нагрузке при охлаждении свободной конвекцией; +70 °C без снижения мощности при установке на внешнюю опорную пластину, соответствие классу TX |
| Рабочая влажность | 5 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0,03% / °C (0 ~ 55 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC61373 |
| Рабочая высота | 5000 м |
Электромагнитная совместимость и стандарты безопасности
| Параметр | Значение |
| Безопасность | IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; проектирование с учетом BS EN/EN62368-1 |
| Стандарты для железнодорожного применения | BS EN/EN50155 / IEC60571, включая IEC61373 для удара и вибрации; BS EN/EN50121-3-2 для ЭМС; BS EN/EN45545-2 для пожарной безопасности |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Излучение | BS EN/EN55032 (CISPR32), излучаемые помехи: класс B, кондуктивные помехи: класс A; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ DC; вход/корпус: 2,5 кВ DC; выход/корпус: 2,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 1850,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 130,8 тыс. ч, минимум |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 216 × 96,5 × 40 мм (Д × Ш × В) |
| Конструктивное исполнение | Корпус Case No.205 |
| Масса | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,97 CUFT |
Подключение
| Параметр | Назначение |
| Входные клеммы | Pin 1 — DC INPUT V+; Pin 2 — DC INPUT V-; Pin 3 — FG |
| Выходные клеммы для 48 В | Pin 1 и 2 — DC OUTPUT -V; Pin 3 и 4 — DC OUTPUT +V |
| Выходные клеммы для 5 В | Pin 1 и 2 — DC OUTPUT -V; Pin 3 и 4 — DC OUTPUT +V |
Примечания
- Если не указано иное, все параметры измерены при входе 72 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12 дюймов и параллельного конденсатора 47 мкФ / 47 мкФ.
- Допуск включает допуск по установке, регулировку линии и регулировку нагрузки.
- Настоятельно рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ; для вариантов RSD-300-5 / -12 это ограничение указано отдельно.
- Источник питания следует устанавливать на металлическую пластину размером 360 мм × 360 мм с толщиной 1 мм; перед выполнением ЭМС-испытаний необходимо подтвердить соответствие требованиям ЭМС после монтажа.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте свыше 2000 м (6500 футов).
Краткая справка по режимам работы и установке
- Параллельная работа не реализована встроенно; допустимы только внешние схемы резервирования без увеличения номинального тока.
- При последовательном соединении возможно получение суммарного напряжения; требуется внешний блокирующий диод, поскольку встроенного обратноблокирующего диода нет.
- Тепловые характеристики зависят от способа установки; для полного соответствия TX-классу при 70 °C требуется монтаж на железную пластину.
