RSD-30H-12 - изолированный DC-DC преобразователь для железнодорожных и промышленных систем с входом 40–160 В DC и выходом 12 В DC.
Краткое назначение

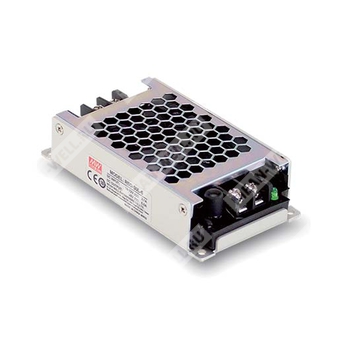

RSD-30H-12 — это малогабаритный закрытый DC-DC преобразователь серии RSD-30 компании MEAN WELL, предназначенный для питания аппаратуры от бортовых и промышленных источников постоянного тока в железнодорожных, телекоммуникационных и других ответственных применениях. Устройство обеспечивает гальванически развязанное преобразование входного напряжения 40…160 В DC в стабилизированное выходное напряжение 12 В DC при мощности до 30 Вт.
Расшифровка партномера
| Элемент партномера |
Значение |
| RSD |
Серия железнодорожных DC-DC преобразователей |
| 30 |
Номинальная выходная мощность 30 Вт |
| H |
Исполнение по входу: диапазон 40…160 В DC |
| 12 |
Номинальное выходное напряжение 12 В DC |
Особенности
- Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
- Компактное исполнение и низкий профиль 25 мм.
- Широкий диапазон входного напряжения 4:1.
- Отсутствие требований к минимальной нагрузке.
- Защиты: короткое замыкание, перегрузка, перенапряжение, переполюсовка входа.
- Изоляция вход/выход 4000 В DC, усиленная.
- Полузалитое исполнение, охлаждение естественной конвекцией воздуха.
- Широкий диапазон рабочей температуры от -40 до +70 °C.
- Встроенная схема ограничения тока по постоянному току.
- Светодиодная индикация наличия питания.
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
- Оборудование для эксплуатации в условиях высокой вибрации, высокой запыленности, экстремально низких или высоких температур.
Описание
Серия RSD-30 представляет собой 30-ваттные DC-DC преобразователи в закрытом корпусе для железнодорожного применения. Модели серии соответствуют требованиям BS EN/EN50155 и IEC60571 и включают три группы исполнений с одинаковой шириной диапазона входного напряжения 4:1, но с различными диапазонами входа. Исполнение RSD-30H-12 рассчитано на номинальные железнодорожные и промышленные шины постоянного тока, включая системы 48 В, 72 В, 96 В и 110 В.
Преобразователь характеризуется низким уровнем пульсаций и шума, высокими показателями электромагнитной совместимости, усиленной изоляцией вход-выход 4 кВ DC, малой высотой корпуса 25 мм и внутренним полузалитым силиконовым компаундом. Устройство подходит как для установки в подвижном составе и стационарной железнодорожной инфраструктуре, так и для эксплуатации в жестких внешних условиях.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В DC |
| Номинальный выходной ток |
2,5 А |
| Диапазон выходного тока |
0…2,5 А |
| Номинальная выходная мощность |
30 Вт |
| Пульсации и шум, максимум |
60 мВ пик-пик |
| Точность установки выходного напряжения |
±2,0% |
| Нестабильность по входному напряжению |
±0,3% |
| Нестабильность по нагрузке |
±0,3% |
| Время установления и нарастания |
120 мс, 85 мс при полной нагрузке |
| Ограничение по постоянному току |
Встроено |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения, непрерывный |
40…160 В DC |
| Типовой КПД |
89% |
| Типовой входной ток |
0,35 А при 110 В |
| Пусковой ток, типовое значение |
20 А при 110 В DC |
| Подавление пускового тока |
Резистор на этапе запуска с последующим шунтированием MOSFET |
| Защита от переполюсовки входа |
MOSFET последовательно по отрицательной входной линии, при обратной полярности выход отсутствует |
| Стойкость к отклонению входного напряжения |
Выдерживает ±40% от номинального входного напряжения в течение 1 с |
| Прерывание питающего напряжения |
EN50155:2021, соответствие уровню S1 |
| Тип предохранителя по входу |
С замедленным срабатыванием |
| Номинал входного предохранителя |
CONQUE MST, 2 А, 250 В |
Пороговые уровни по входу и удержание
| Параметр |
Значение |
| Порог включения по входу для исполнения H |
Около 37 В для семейства H по графику отключения/включения |
| Порог отключения по входу для исполнения H |
Около 25,5 В для семейства H по графику отключения/включения |
| Время удержания |
Указано графически; зависит от нагрузки, см. кривую времени удержания |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Срабатывание при 105…135% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения по выходу |
13,8…16,2 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Предусмотрена |
| Защита от переполюсовки входа |
Предусмотрена |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+55 °C без снижения мощности |
| Рабочая температура при естественной конвекции |
До +70 °C при 60% нагрузки |
| Рабочая температура с внешней опорной металлической плитой |
До +70 °C без снижения мощности |
| Рабочая влажность |
5…95% относительной влажности, без конденсации |
| Температура хранения |
-40…+85 °C |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Рабочая высота |
5000 м |
| Вибрация |
10…500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC61373 |
Охлаждение и снижение мощности
| Параметр |
Значение |
| Способ охлаждения |
Естественная конвекция воздуха |
| Исполнение |
Полузалитое |
| Работа без нижней металлической плиты |
Полная нагрузка до +55 °C |
| Работа без нижней металлической плиты при +70 °C |
Допустима при 60% нагрузки |
| Работа с дополнительной металлической плитой |
Полная нагрузка до +70 °C |
| Рекомендуемый размер дополнительной металлической плиты |
360 × 360 мм |
| Толщина дополнительной металлической плиты |
2 мм |
| Требование к монтажу на плиту |
Ровная и гладкая поверхность, преобразователь должен быть жестко закреплен по центру плиты |
Изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004; конструкция с учетом BS EN/EN62368-1 |
| Испытательное напряжение изоляции вход-выход |
4 кВ DC |
| Испытательное напряжение изоляции вход-FG |
2,5 кВ DC |
| Испытательное напряжение изоляции выход-FG |
2,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH для цепей вход-выход, вход-FG, выход-FG |
| Тип изоляции вход/выход |
Усиленная |
ЭМС и железнодорожные стандарты
| Параметр |
Значение |
| Эмиссия по проводимым помехам |
BS EN/EN55032, класс A |
| Эмиссия по излучаемым помехам |
BS EN/EN55032, класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
| Фликер |
BS EN/EN61000-3-3 |
| Устойчивость к ЭСР |
BS EN/EN61000-4-2, уровень 3, ±8 кВ по воздуху, ±6 кВ контакт |
| Устойчивость к излучаемому полю |
BS EN/EN61000-4-3, уровень X, 20 В/м |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 3, 2 кВ по цепям питания |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, уровень 3, 2 кВ линия-земля |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 3 |
| Стандарт по ЭМС |
BS EN/EN55035 |
| Железнодорожный стандарт |
Соответствие BS EN/EN45545-2 по пожарной безопасности; BS EN/EN50155 и IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3093,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 396,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
113 × 60 × 25 мм |
| Масса |
0,25 кг |
| Упаковка |
56 шт.; 15 кг; 0,81 куб. фута |
Механическое исполнение и подключения
| Параметр |
Значение |
| Конструктивное исполнение корпуса |
Case No.253A |
| Максимальная температура корпуса |
Контроль по точке tc |
| Входной клеммный блок, контакт 1 |
Вход DC V+ |
| Входной клеммный блок, контакт 2 |
Вход DC V- |
| Входной клеммный блок, контакт 3 |
FG |
| Выходной клеммный блок, контакт 1 |
Выход DC -V |
| Выходной клеммный блок, контакт 2 |
Выход DC +V |
| Светодиодная индикация |
Зеленый — нормальная работа; отсутствие свечения — нет питания или отказ |
Последовательное и параллельное включение
| Режим |
Условия применения |
| Параллельное включение |
Встроенная схема параллельной работы отсутствует; допускается только внешняя схема для резервирования, но не для увеличения выходного тока |
| Параллельное включение, дополнительное условие |
На положительном выходе каждого источника требуется внешний диод с током выше максимального выходного тока и с подходящим теплоотводом |
| Параллельное включение, замечание |
При параллельной работе возрастает ток утечки |
| Последовательное включение |
Допускается |
| Последовательное включение для получения двухполярного питания |
Положительные и отрицательные выводы соединяются по схеме, формируя +V, COM, -V |
| Последовательное включение для суммирования напряжений |
Требуется внешний блокирующий диод, так как встроенный обратнозапирающий диод отсутствует |
Испытания на воздействие внешней среды
| Испытание |
Стандарт |
Условия |
Результат |
| Испытание сухим теплом |
EN 50155, раздел 13.4.5 |
Температура 70 °C / 85 °C, длительность 6 ч / 10 мин |
Соответствует |
| Испытание циклической влажностью |
EN 50155, раздел 13.4.8 |
Температура 25…55 °C, влажность 90…100% RH, длительность 48 ч |
Соответствует |
| Испытание на вибрацию |
EN 50155, раздел 13.4.10 |
Температура 19 °C, влажность 65%, длительность 10 мин |
Соответствует |
| Испытание на удар |
EN 50155, раздел 13.4.10 |
Температура 21 ±3 °C, влажность 65 ±5%, длительность 30 мс × 18 |
Соответствует |
| Хранение при низкой температуре |
EN 50155, раздел 13.4.6 |
Температура -40 °C, выдержка 16 ч |
Соответствует |
| Испытание соляным туманом |
EN 50155, раздел 13.4.13 |
Температура 35 ±2 °C, длительность 96 ч |
Соответствует |
Пожарная безопасность материалов
| Узел |
Категория |
Испытание |
Стандарт |
Уровень HL1 |
Уровень HL2 |
Уровень HL3 |
| Печатная плата |
R22 |
Испытание на кислородный индекс |
EN 45545-2:2020, EN ISO 4589-2:2017 |
Соответствует |
Соответствует |
Соответствует |
| Печатная плата |
R22 |
Испытание плотности дыма |
EN 45545-2:2020, EN ISO 5659-2:2017 |
Соответствует |
Соответствует |
Соответствует |
| Печатная плата |
R22 |
Испытание токсичности дыма |
EN 45545-2:2020, EN 17084:2018 |
Соответствует |
Соответствует |
Соответствует |
| Печатная плата |
R24 |
Испытание на кислородный индекс |
EN 45545-2:2020, EN ISO 4589-2:2017 |
Соответствует |
Соответствует |
Соответствует |
| Печатная плата |
R25 |
Испытание раскаленной проволокой |
EN 45545-2:2020, EN 60695-2-11:2014 |
Соответствует |
Соответствует |
Соответствует |
| Заливочный компаунд |
R24 |
Испытание на кислородный индекс |
EN 45545-2:2020, EN ISO 4589-2:2017 |
Соответствует |
Соответствует |
Соответствует |
| Клеммный блок |
R26 |
Испытание вертикальным пламенем |
EN 45545-2:2020, EN 60695-11-10:2013 |
Соответствует |
Соответствует |
Соответствует |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной параллельной цепью из конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Все испытания по ЭМС выполнены при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
- Настоятельно рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
- Для высот свыше 2000 м температурный коэффициент снижения допустимой окружающей температуры составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
