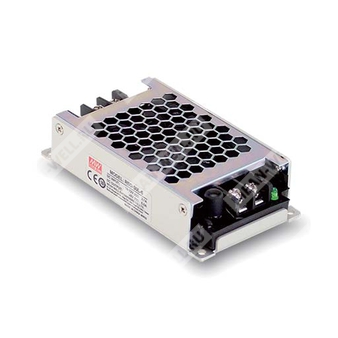

RSD-30H-5

RSD-30H-5 - изолированный DC-DC преобразователь питания 30 Вт для железнодорожных и промышленных систем с широким диапазоном входного напряжения.

RSD-30H-5 — компонент серии RSD-30 компании MEAN WELL, представляющий собой надёжный железнодорожный DC-DC преобразователь в закрытом исполнении. Модель предназначена для преобразования постоянного входного напряжения 40…160 В DC в стабилизированное выходное напряжение 5 В DC с номинальной мощностью 30 Вт. Устройство рассчитано на применение в подвижном составе, телекоммуникационных и сетевых системах, а также в оборудовании, работающем в условиях вибрации, запылённости и расширенного температурного диапазона.

Расшифровка партномера

Особенности

• Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
• Компактное исполнение и низкий профиль корпуса 25 мм.
• Широкий диапазон входного напряжения 4:1.
• Отсутствие требования к минимальной нагрузке.
• Комплекс защит: короткое замыкание, перегрузка, перенапряжение, переполюсовка по входу.
• Усиленная изоляция вход-выход 4000 В DC.
• Полузалитое исполнение, охлаждение естественной конвекцией воздуха.
• Широкий рабочий температурный диапазон от минус 40 до плюс 70 градусов Цельсия.
• Встроенная схема ограничения тока по принципу постоянного тока.
• Светодиодная индикация наличия питания.

Области применения

• Автобусы, трамваи, метро и железнодорожные системы.
• Беспроводные сети.
• Телекоммуникационные и дата-коммуникационные системы.
• Оборудование для тяжёлых условий эксплуатации с высокой вибрацией, высокой запылённостью, а также при крайне низких или высоких температурах.

Описание

RSD-30H-5 входит в семейство 30-ваттных преобразователей питания для железнодорожного применения. Серия включает исполнения с различными входными диапазонами, ориентированными на наиболее распространённые стандартные напряжения транспортных систем. Модификация с индексом H рассчитана на вход 40…160 В DC, что делает её пригодной для систем с номиналами, характерными для железнодорожной техники и промышленной энергетики.

Преобразователь характеризуется низким уровнем пульсаций и шума, высокими показателями электромагнитной совместимости, усиленной изоляцией вход-выход, низким профилем корпуса и внутренним полузалитым компаундом исполнением. Конструкция ориентирована на устойчивую работу в тяжёлых условиях эксплуатации.

Выходные параметры

Входные параметры

Защиты

Порог пониженного входного напряжения

Условия эксплуатации и окружающая среда

Безопасность, изоляция и стандарты

Электромагнитная совместимость

Эмиссия

Устойчивость к помехам

Надёжность, габариты и упаковка

Конструктивные и функциональные сведения

Подключение

Назначение входных клемм

Назначение выходных клемм

Параллельное и последовательное включение

Параллельная работа. Встроенной схемы параллельной работы серия RSD-30 не имеет. Допускается применение внешних схем для резервирования, но не для увеличения допустимого выходного тока. Для резервирования на положительном выходе каждого источника требуется установка внешнего диода с током, превышающим максимальный выходной ток, и с соответствующим теплоотводом. При параллельном включении ток утечки увеличивается, что необходимо учитывать с точки зрения электробезопасности.

Последовательная работа. Допускается последовательное включение преобразователей для получения двухполярного питания или увеличенного выходного напряжения. При повышении суммарного выходного напряжения необходимо применять внешний блокирующий диод, поскольку встроенный обратнозапирающий диод в устройстве отсутствует. Номинал по напряжению внешнего диода должен превышать сумму выходных напряжений последовательно соединённых модулей.

Тепловые режимы и снижение мощности

При эксплуатации одиночного модуля без установленной снизу металлической пластины полная нагрузка допустима до температуры окружающей среды +55 °C. В диапазоне +55…+70 °C требуется снижение выходной мощности. Для выполнения требований уровня EN50155 TX при полной нагрузке и температуре +70 °C преобразователь должен быть установлен на металлическую пластину снизу.

Рекомендуемый размер металлической пластины: 360 × 360 мм, толщина 2 мм. Поверхность пластины должна быть ровной и гладкой, а модуль должен быть надёжно закреплён в центральной зоне пластины.

Испытания на воздействие окружающей среды

Пожарная безопасность

Примечания

• Если не указано иное, все параметры измерены при входном напряжении 110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
• Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельным конденсатором 0,1 мкФ и 47 мкФ.
• Допуск по выходному напряжению включает начальную точность установки, нестабильность по линии и нестабильность по нагрузке.
• Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже модуля на металлическую пластину размером 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
• Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
• Для высот свыше 2000 м температура окружающей среды должна снижаться из расчёта 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
