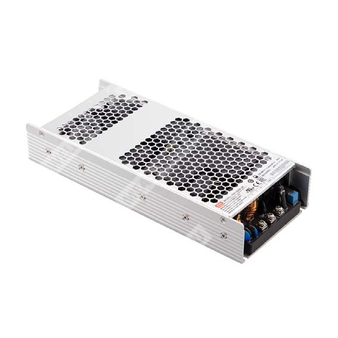

RSD-500B-12

RSD-500B-12 - изолированный DC-DC преобразователь для преобразования входного напряжения 16,8...33,6 В постоянного тока в стабилизированное 12 В для железнодорожных и промышленных систем.

Расшифровка партномера

Назначение

RSD-500B-12 представляет собой закрытый изолированный DC-DC преобразователь мощностью 500-ваттного класса, предназначенный для эксплуатации в железнодорожной, транспортной и промышленной аппаратуре. Модель ориентирована на работу от низковольтных бортовых линий постоянного тока с номиналом 24 В и обеспечивает стабилизированный выход 12 В.

Особенности

• Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
• Низкопрофильное исполнение 1U, высота 41 мм.
• Широкий диапазон входного напряжения 2:1.
• Безвентиляторная конструкция, частичная заливка компаундом, охлаждение естественной конвекцией.
• Широкий диапазон рабочей температуры от -40 до +80 °C.
• Регулируемое выходное напряжение постоянного тока.
• Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка по входу, защита по пониженному входному напряжению.
• Гальваническая изоляция вход-выход 4 кВ постоянного тока, усиленная изоляция.
• Эксплуатация на высоте до 5000 м.
• Светодиодная индикация наличия питания.

Области применения

• Автобусы, трамваи, метро и железнодорожные системы.
• Системы промышленного управления.
• Оборудование для производства полупроводников.
• Заводская автоматизация.
• Электромеханические системы.
• Беспроводные сети.
• Телекоммуникационные и дата-коммуникационные системы.
• Эксплуатация в жестких условиях: высокая вибрация, высокая запыленность, экстремально низкая или высокая температура.

Описание

Серия RSD-500 представляет собой линейку надежных железнодорожных DC-DC преобразователей в закрытом корпусе мощностью 500 Вт. Серия соответствует требованиям BS EN/EN50155 и BS EN/EN45545-2 и включает исполнения с тремя вариантами входных диапазонов 2:1: 16,8...33,6 В, 33,6...67,2 В и 67,2...154 В постоянного тока. Эти диапазоны ориентированы на наиболее распространенные транспортные бортовые напряжения 24 В, 36 В, 48 В, 72 В, 96 В и 110 В. Для выбора доступны выходные напряжения 12 В, 24 В и 48 В.

Модель RSD-500B-12 рассчитана на работу в диапазоне температур от -40 до +80 °C, характеризуется низким уровнем пульсаций и шумов, высокими показателями электромагнитной совместимости, изоляцией вход-выход 4 кВ постоянного тока, низким профилем корпуса 41 мм и внутренним исполнением с частичной силиконовой заливкой. Преобразователь пригоден как для бортовых систем железнодорожного, трамвайного и автобусного транспорта, так и для жестких промышленных сред с повышенной вибрацией, запыленностью и температурными экстремумами.

Параметры выхода

Параметры входа

Защиты

Удержание выхода при провале входного напряжения

Электрическая изоляция и безопасность

Электромагнитная совместимость

Железнодорожные и климатические параметры

Надежность, габариты, масса и упаковка

Механическое исполнение и подключения

Преобразователь выполнен в металлическом корпусе Case No.270C с естественным охлаждением. Конструкция имеет клеммные колодки TB1 для входа и TB2, TB3 для выхода. На корпусе предусмотрена точка контроля максимальной температуры корпуса.

Назначение выводов

Входная колодка TB1

Выходные колодки TB2, TB3

Конструктивные и эксплуатационные особенности

Частота преобразования составляет 67 кГц. На входе применен EMI-фильтр. Функциональная структура включает силовой ключевой каскад, ШИМ-управление, выпрямители и выходной фильтр, а также схемы контроля перенапряжения, перегрузки и перегрева.

Во входной положительной линии установлены последовательно включенные плавкие предохранители для защиты от аномальных бросков. Для исполнения B указаны предохранители с времязадержкой WALTER WN 20 А, 500 В, в количестве 2 шт.

В пределах ±30 % от номинального входного напряжения преобразователь способен работать при полной нагрузке и сохранять корректное функционирование. При отклонении входного напряжения до ±40 % от номинального выдерживается воздействие длительностью 1 с.

Индикация

Тепловые режимы и снижение нагрузки

При одиночной установке без дополнительной металлической плиты на основании преобразователь может работать при полной нагрузке до температуры окружающей среды 55 °C. В диапазоне 55...80 °C требуется снижение выходного тока согласно кривой дерейтинга. Если преобразователь не установлен на металлическую плиту, максимальная температура окружающей среды при полной нагрузке составляет 55 °C.

Для выполнения требований EN50155, класс TX, при работе с полной нагрузкой при 70 °C преобразователь должен быть установлен на дополнительную железную пластину снизу. Рекомендуемый размер пластины составляет 450 x 450 мм. Поверхность пластины должна быть ровной и гладкой, а сам преобразователь должен быть надежно закреплен по центру пластины. В таком варианте допускается работа при 100 % нагрузки до 70 °C окружающей среды.

Испытания на воздействие внешней среды

Пожарная безопасность по EN45545-2

Примечания

• Если не указано иное, все параметры измерены при нормальном входном напряжении для исполнения B, равном 24 В постоянного тока, при номинальной нагрузке и температуре окружающей среды 25 °C.
• Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, завершенной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
• Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
• При пониженном входном напряжении может потребоваться снижение выходной мощности; для оценки необходимо пользоваться кривыми дерейтинга.
• Для безвентиляторных моделей при рабочей высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м. Для моделей с вентилятором применяется 5 °C на каждые 1000 м.
• Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо дополнительно подтвердить соответствие всей системы требованиям по электромагнитной совместимости.
