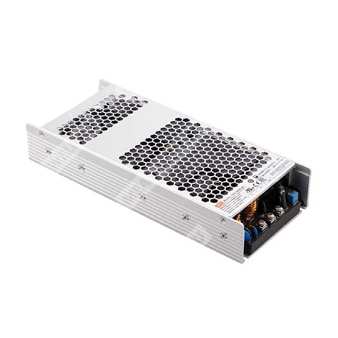

RSD-500B-48 входит в серию RSD-500 и представляет собой DC-DC преобразователь в закрытом исполнении, предназначенный для ответственных применений на железнодорожном и промышленном транспорте. Устройство соответствует железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2, рассчитано на работу в жестких условиях эксплуатации, включая повышенную вибрацию, запыленность и широкий диапазон температур.
Преобразователь выполнен в низкопрофильном корпусе высотой 41 мм, имеет безвентиляторное исполнение и охлаждается естественной конвекцией. Конструкция с частичной заливкой силиконом повышает устойчивость к механическим и климатическим воздействиям. Для серии предусмотрены варианты с различными диапазонами входного напряжения; модель RSD-500B-48 относится к исполнению с входом 24 В номинала и выходом 48 В.
Изделие ориентировано на использование в бортовых системах поездов, трамваев, метро и автобусов, а также в промышленной автоматике, телекоммуникационном и электронном оборудовании, где требуется гальванически развязанное преобразование постоянного напряжения с высокой надежностью и соответствием требованиям по электромагнитной совместимости.
| Параметр | Значение |
| Диапазон входного напряжения | 16,8...33,6 В постоянного тока |
| Кратковременно допустимый диапазон 1 с | 14,4...16,8 В постоянного тока и до отклонения +40 % от номинального входа в соответствии с описанием серии |
| Типовой КПД | 92 % |
| Типовой входной ток | 21,5 А при 24 В постоянного тока |
| Типовой пусковой ток | 30 А |
| Защита по пониженному входному напряжению, включение | не менее 16,8 В |
| Защита по пониженному входному напряжению, выключение | не более 16,5 В |
| Время удержания | см. кривые зависимости времени удержания от нагрузки |
| Прерывание питания | соответствие EN50155:2017, уровень S1 3 мс при полной нагрузке; для уровня S2 10 мс требуется снижение нагрузки до 70 % |
| Параметр | Значение |
| Перегрузка | Ограничение тока в режиме постоянного тока при 105...135 % от номинальной выходной мощности, автоматическое восстановление |
| Перенапряжение по выходу | 56...65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Переполюсовка входа | Внутренний MOSFET, без повреждения, автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Входит в перечень реализованных защит |
| Параметр | Значение |
| Рабочая температура | -40...+80 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 5...95 % RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 5...95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...55 °C |
| Вибрация компонентов | 10...500 Гц, 5G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Монтажная вибрационная стойкость | Соответствие IEC61373 |
| Рабочая высота | до 5000 м, категория перенапряжения OVC II |
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование с учетом BS EN/EN62368-1 |
| Железнодорожные стандарты | Соответствие BS EN/EN45545-2 по пожарной безопасности; BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс A |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху, 6 кВ контакт, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG, критерий A |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Стандарт устойчивости по ЭМС | BS EN/EN55035 |
| Параметр | Значение |
| Охлаждение | Естественная конвекция воздуха |
| Исполнение | Без вентилятора, частично залитый компаундом |
| Полная нагрузка без дополнительной металлической плиты | до +55 °C |
| Диапазон, в котором требуется снижение выходного тока без дополнительной плиты | +55...+80 °C |
| Для выполнения требований EN50155 класса TX при полной нагрузке на +70 °C | Необходим монтаж на дополнительную железную плиту снизу |
| Рекомендуемый размер дополнительной железной плиты | 450 x 450 мм |
| Требование к монтажу на плиту | Ровная и гладкая поверхность, преобразователь закрепляется по центру плиты |
| Максимальная температура корпуса, контрольная точка tc | указана на чертеже механических размеров |
| Параметр | Значение |
| Тип входного предохранителя для исполнения B | С задержкой срабатывания |
| Справочное исполнение предохранителей | WALTER WN20, 20 А, 500 В, 2 шт. последовательно |
| Защита от переполюсовки | MOSFET последовательно в отрицательной входной линии; при обратной полярности выход отсутствует, устройство защищено |
| Подавление пускового тока | Через резистор на этапе запуска с последующим шунтированием реле для уменьшения потерь |
| Допустимое отклонение входного напряжения | В пределах ±30 % от номинального входного напряжения обеспечивается работа при полной нагрузке; ±40 % выдерживается в течение 1 с |
| Испытание | Условия | Результат |
| Испытание охлаждением | -40 °C, выдержка 2 ч на цикл, EN 50155 раздел 12.2.3, класс TX, EN 60068-2-1 | Без повреждений |
| Испытание сухим теплом | 70 °C в течение 6 ч / 85 °C в течение 10 мин, EN 50155 раздел 12.2.4, класс TX, EN 60068-2-2 | PASS |
| Испытание влажным теплом, циклическое | 25...55 °C, влажность 90...100 % RH, 48 ч, EN 50155 раздел 12.2.5, EN 60068-2-30 | PASS |
| Испытание на вибрацию | 19 °C, 65 % RH, 10 мин, EN 50155 раздел 12.2.11, EN 61373 | PASS |
| Испытание на повышенную вибрацию | 19 °C, 65 % RH, 5 ч, EN 50155 раздел 12.2.11, EN 61373 | PASS |
| Испытание на удар | 21 ± 3 °C, 65 ± 5 % RH, 30 мс x 18, EN 50155 раздел 12.2.11, EN 61373 | PASS |
| Испытание на хранение при низкой температуре | -40 °C, выдержка 16 ч, EN 50155 раздел 12.2.3, класс TX, EN 60068-2-1 | PASS |
| Испытание в соляном тумане | 35 ± 2 °C, 48 ч, EN 50155 раздел 12.2.10, класс ST4 | PASS |
