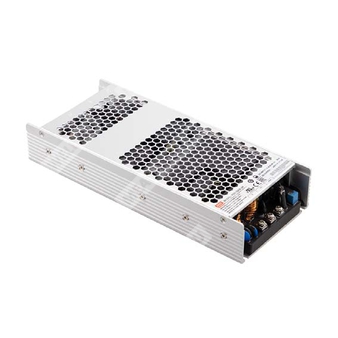

RSD-500C-24 - изолированный DC-DC преобразователь железнодорожного исполнения мощностью 500 Вт для питания нагрузки стабилизированным напряжением 24 В постоянного тока.
Расшифровка партномера
| Элемент обозначения | Значение |
| RSD | Серия надёжных железнодорожных DC-DC преобразователей в закрытом корпусе |
| 500 | Номинальная серия мощности 500 Вт |
| C | Диапазон входного напряжения 33,6…67,2 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Широкий диапазон входного напряжения 2:1.
- Безвентиляторная конструкция, полузалитое исполнение, охлаждение за счёт естественной конвекции.
- Широкий диапазон рабочей температуры от -40 до +80 °C.
- Регулируемое выходное напряжение постоянного тока.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа, защита по пониженному входному напряжению.
- Усиленная изоляция вход-выход 4 кВ постоянного тока.
- Работа на высоте до 5000 м.
- Светодиодная индикация наличия питания.
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы.
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Системы телекоммуникации и передачи данных.
- Эксплуатация в жёстких условиях с высокой вибрацией, высокой запылённостью, при экстремально низких и высоких температурах.
Описание
RSD-500C-24 представляет собой закрытый надёжный железнодорожный DC-DC преобразователь мощностью 500 Вт. Устройство соответствует требованиям BS EN/EN50155 и BS EN/EN45545-2 и относится к исполнению с широким входным диапазоном 2:1. Для модификации RSD-500C-24 предусмотрен вход 33,6…67,2 В постоянного тока, что делает изделие пригодным для транспортных и промышленных систем, использующих стандартные бортовые напряжения, включая 48 В.
Преобразователь формирует стабилизированное выходное напряжение 24 В постоянного тока с возможностью подстройки. Конструкция ориентирована на эксплуатацию в тяжёлых условиях: рабочая температура от -40 до +80 °C, низкие пульсации и шум, высокие характеристики по электромагнитной совместимости, гальваническая изоляция входа и выхода 4 кВ постоянного тока, низкий профиль корпуса 41 мм, внутреннее полузалитое силиконовое исполнение. Изделие подходит как для бортовых систем подвижного состава и инфраструктурных объектов, так и для промышленной техники, работающей в условиях вибрации, пыли и температурных перегрузок.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 19,2 А |
| Диапазон выходного тока | 0…19,2 А |
| Номинальная выходная мощность | 460,8 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24…28 В |
| Допуск по выходному напряжению | ±1,0 % |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время установления и нарастания | 500 мс, 60 мс |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 33,6…67,2 В постоянного тока |
| КПД, типовое значение | 93 % |
| Входной ток, типовое значение | 11 А при 48 В постоянного тока |
| Пусковой ток, типовое значение | 30 А |
| Удержание выхода при пропадании входа | См. график зависимости допустимой нагрузки от времени удержания |
| Диапазон непрерывной работы по входу | 33,6…67,2 В постоянного тока |
| Диапазон кратковременного воздействия 1 с | 28,8…67,2 В постоянного тока |
| Порог включения защиты по пониженному входному напряжению | не менее 33,6 В |
| Порог выключения защиты по пониженному входному напряжению | не более 33 В |
Защиты и функциональные режимы
| Параметр | Значение |
| Защита от перегрузки | Ограничение тока, срабатывание при 105…135 % от номинальной выходной мощности, автоматическое восстановление |
| Защита от перенапряжения на выходе | 28,8…35 В |
| Режим срабатывания защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от переполюсовки входа | Встроенная, на MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Защита по пониженному входному напряжению | Автоматическое отключение при снижении входного напряжения ниже порога, автоматическое восстановление при росте напряжения выше порога включения |
| Индикация | Зелёный светодиод: нормальная работа; отсутствие индикации: нет питания или отказ |
Электрическая изоляция и безопасность
| Параметр | Значение |
| Электрическая прочность изоляции вход-выход | 4 кВ постоянного тока |
| Электрическая прочность изоляции вход-FG | 2,5 кВ постоянного тока |
| Электрическая прочность изоляции выход-FG | 2,5 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В постоянного тока, 25 °C, 70 % RH |
| Стандарты безопасности | UL62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004, проектирование с учётом BS EN/EN62368-1 |
ЭМС и железнодорожные стандарты
| Параметр | Значение |
| Эмиссия по кондуктивным помехам | BS EN/EN55032, класс A |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 3, 6 кВ при контакте; критерий A |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG; критерий A |
| Устойчивость к кондуктивным радиочастотным помехам | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Стандарт помехоустойчивости | BS EN/EN55035 |
| Железнодорожные стандарты | Соответствие BS EN/EN45545-2 по пожарной безопасности; BS EN/EN50155 / IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 5…95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 5…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…55 °C |
| Вибрация компонентов | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
| Монтажная вибрация | Соответствие IEC61373 |
| Рабочая высота | 5000 м, категория перенапряжения OVC II |
Прерывание питания и удержание выходных параметров
| Параметр | Значение |
| Прерывание питания по EN50155:2017 | Исполнение C соответствует уровню S1 (3 мс) при полной нагрузке |
| Работа по уровню S2 | Для соответствия уровню S2 (10 мс) требуется снижение выходной нагрузки до 70 % |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 237 × 100 × 41 мм |
| Масса | 1,45 кг |
| Тип корпуса | Case No. 270C |
| Максимальная температура корпуса | Контрольная точка tc указана на чертеже корпуса |
Надёжность и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 834,7 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 99,1 тыс. ч, минимум |
| Упаковка | 10 шт. в упаковке |
| Масса упаковки | 15,5 кг |
| Объём упаковки | 0,8 куб. фута |
Подключение
Входной клеммник TB1
| Контакт | Назначение |
| 1 | Положительный вход постоянного тока +Vin |
| 2 | Отрицательный вход постоянного тока -Vin |
| 3 | Функциональное заземление FG |
Выходные клеммники TB2, TB3
| Контакт | Назначение |
| 1 | Положительный выход +Vo |
| 2 | Положительный выход +Vo |
| 3 | Отрицательный выход -Vo |
| 4 | Отрицательный выход -Vo |
Дополнительные функциональные сведения
| Параметр | Значение |
| Частота преобразования | 67 кГц |
| Входной предохранитель для типа C | Time-Lag, Conquer MST, 10 А, 250 В, 3 шт. |
| Подавление пускового тока | Через резистор при запуске с последующим шунтированием реле для снижения потерь |
| Защита от переполюсовки | MOSFET, включённый последовательно по отрицательной входной линии |
| Допустимое отклонение входного напряжения | Полная нагрузка при ±30 % от номинального входного напряжения; выдерживание ±40 % в течение 1 с |
Тепловые режимы и снижение мощности
При одиночной установке без дополнительной металлической плиты на основании допускается работа при полной нагрузке до температуры окружающей среды 55 °C. В диапазоне 55…80 °C требуется снижение выходного тока согласно графику снижения мощности.
Для выполнения требований EN50155, класс TX, при полной нагрузке и температуре окружающей среды 70 °C преобразователь должен быть установлен на дополнительную железную пластину снизу. Рекомендуемый размер пластины: 450 × 450 мм. Поверхность пластины должна быть ровной и гладкой, а сам преобразователь должен быть жёстко закреплён по центру пластины. При таком способе монтажа допускается работа при 100 % нагрузки до 70 °C.
Так как серия RSD-500 выполнена в полузалитом исполнении, показанные в документации способы монтажа имеют близкие тепловые характеристики и общий график снижения мощности.
Испытания на воздействие внешней среды
| Вид испытания | Стандарт | Условия | Результат |
| Испытание холодом | EN 50155 раздел 12.2.3, столбец 2, класс TX; EN 60068-2-1 | -40 °C, выдержка 2 ч/цикл | Без повреждений |
| Испытание сухим теплом | EN 50155 раздел 12.2.4, столбец 2, класс TX; EN 50155 раздел 12.2.4, столбцы 3 и 4, класс TX; EN 60068-2-2 | 70 °C в течение 6 ч; 85 °C в течение 10 мин | Соответствует |
| Испытание циклической влажностью | EN 50155 раздел 12.2.5; EN 60068-2-30 | 25…55 °C, 90…100 % RH, 48 ч | Соответствует |
| Испытание на вибрацию | EN 50155 раздел 12.2.11; EN 61373 | 19 °C, 65 % RH, 10 мин | Соответствует |
| Испытание на повышенную вибрацию | EN 50155 раздел 12.2.11; EN 61373 | 19 °C, 65 % RH, 5 ч | Соответствует |
| Испытание на удар | EN 50155 раздел 12.2.11; EN 61373 | 21 ± 3 °C, 65 ± 5 % RH, 30 мс, 18 воздействий | Соответствует |
| Испытание на хранение при низкой температуре | EN 50155 раздел 12.2.3, столбец 2, класс TX; EN 60068-2-1 | -40 °C, выдержка 16 ч | Соответствует |
| Испытание в соляном тумане | EN 50155 раздел 12.2.10, класс ST4 | 35 ± 2 °C, 48 ч | Соответствует |
Пожарная безопасность по EN45545-2
| Показатель | Испытание | Стандарт | Уровни опасности | Результат |
| R22 | Кислородный индекс | EN ISO 4589-2:1996 | HL1, HL2, HL3 | Соответствует |
| R22 | Плотность дыма | EN ISO 5659-2:2006 | HL1, HL2, HL3 | Соответствует |
| R22 | Токсичность дыма | NF X70-100:2006 | HL1, HL2, HL3 | Соответствует |
| R24 | Кислородный индекс | EN ISO 4589-2:1996 | HL1, HL2, HL3 | Соответствует |
| R25 | Испытание раскалённой проволокой | EN 60695-2-11:2000 | HL1, HL2, HL3 | Соответствует |
| R26 | Испытание вертикальным пламенем | EN 60695-11:2003 | HL1, HL2, HL3 | Соответствует |
Примечания
- Если не указано иное, все параметры измерены при нормальном входном напряжении для типа C, равном 48 В постоянного тока, при номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным сочетанием конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по линии и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение мощности; необходимо учитывать соответствующую кривую снижения мощности.
- При рабочей высоте свыше 2000 м для безвентиляторных моделей требуется температурное снижение 3,5 °C на каждые 1000 м, для моделей с вентилятором — 5 °C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС всей системы.
