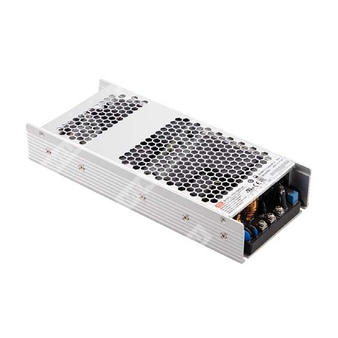

RSD-500C-48 - изолированный DC-DC преобразователь для железнодорожных и промышленных систем с выходом 48 В постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| RSD | Серия надёжных железнодорожных DC-DC преобразователей в закрытом исполнении |
| 500 | Серия мощностью 500 Вт |
| C | Диапазон входного напряжения 33,6...67,2 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Назначение и общее описание
RSD-500C-48 представляет собой DC-DC преобразователь закрытого типа мощностью 500 Вт, предназначенный для эксплуатации в железнодорожных, транспортных и промышленных системах. Модель соответствует железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2, рассчитана на работу в жёстких условиях эксплуатации, включая повышенную вибрацию, запылённость и расширенный температурный диапазон.
Преобразователь выполнен в низкопрофильном корпусе высотой 41 мм, имеет безвентиляторное исполнение, полуинкапсулированную конструкцию и охлаждается за счёт естественной конвекции. Устройство обеспечивает гальваническую развязку входа и выхода 4 кВ DC, регулируемый выход, встроенную защиту от короткого замыкания, перегрузки, перенапряжения, перегрева, переполюсовки входа и пониженного входного напряжения.
Модель ориентирована на применение в системах с типовыми транспортными шинами питания 48 В, а также в оборудовании автоматизации, телекоммуникационных и электромеханических системах.
Особенности
- Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения
- Низкопрофильное исполнение 1U, высота 41 мм
- Широкий диапазон входного напряжения 2:1
- Безвентиляторная конструкция, полуинкапсулированное исполнение, охлаждение естественной конвекцией
- Широкий диапазон рабочих температур от -40 до +80°C
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа, защита от пониженного входного напряжения
- Гальваническая изоляция вход/выход 4 кВ DC, усиленная изоляция
- Рабочая высота установки до 5000 м
- Светодиодная индикация наличия питания
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы
- Промышленные системы управления
- Оборудование полупроводникового производства
- Заводская автоматизация
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и системы передачи данных
- Эксплуатация в условиях высокой вибрации, высокой запылённости, экстремально низких и высоких температур
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В DC |
| Номинальный выходной ток | 9,6 А |
| Диапазон выходного тока | 0...9,6 А |
| Номинальная выходная мощность | 460,8 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48...56 В |
| Точность установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 500 мс, 60 мс |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения, непрерывный режим | 33,6...67,2 В DC |
| Диапазон входного напряжения, 1 с | 28,8...33,6 В DC и 67,2...76 В DC |
| Типовой КПД | 93% |
| Типовой входной ток | 11 А при 48 В DC |
| Типовой пусковой ток | 30 А |
| Блокировка по пониженному входному напряжению, включение | при входном напряжении не менее 33,6 В |
| Блокировка по пониженному входному напряжению, выключение | при входном напряжении не более 33 В |
Параметры удержания и кратковременного пропадания питания
| Параметр | Значение |
| Время удержания | см. кривые зависимости нагрузки от времени удержания |
| Прерывание питания по EN50155:2017 | для типов B/C/D обеспечивается уровень S1, 3 мс, при полной нагрузке |
| Дополнительное условие для уровня S2 | для типов B и C уровень S2, 10 мс, обеспечивается при снижении выходной нагрузки до 70% |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Ограничение тока в режиме постоянного тока при 105...135% от номинальной выходной мощности, автоматическое восстановление |
| Защита от перенапряжения | 57,6...65 В |
| Режим срабатывания защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от переполюсовки входа | Внутренняя, на MOSFET, без повреждения, автоматическое восстановление после устранения неисправности |
| Защита от пониженного входного напряжения | Встроенная |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40...+80°C, с учётом кривой снижения мощности |
| Рабочая влажность | 5...95% относительной влажности, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность при хранении | 5...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...55°C |
| Вибрация компонентов | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Монтажная виброустойчивость | Соответствие IEC61373 |
| Рабочая высота | 5000 м, категория перенапряжения OVC II |
Безопасность, изоляция и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004, конструкция с учётом BS EN/EN62368-1 |
| Испытательное напряжение изоляции вход-выход | 4 кВ DC |
| Испытательное напряжение изоляции вход-FG | 2,5 кВ DC |
| Испытательное напряжение изоляции выход-FG | 2,5 кВ DC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25°C, 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс A |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху, 6 кВ контакт, критерий A |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG; критерий A |
| Устойчивость к проводимым ВЧ-помехам | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Железнодорожные стандарты | Соответствие BS EN/EN45545-2 по пожарной безопасности; BS EN/EN50155 и IEC60571, включая IEC61373 по удару и вибрации; BS EN/EN50121-3-2 по ЭМС |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 834,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 99,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 237 x 100 x 41 мм |
| Масса | 1,45 кг |
| Упаковка | 10 шт. / 15,5 кг / 0,8 куб. фута |
Конструктивное исполнение и подключение
| Параметр | Значение |
| Тип корпуса | Закрытое исполнение, Case No. 270C |
| Охлаждение | Естественная конвекция |
| Высота корпуса | 41 мм |
| Рабочая частота преобразования | 67 кГц |
| Светодиодная индикация | Зелёный свет - нормальная работа; отсутствие индикации - нет питания или неисправность |
Назначение выводов
Входной клеммный блок TB1
| Контакт | Назначение |
| 1 | Положительный вход постоянного тока +Vin |
| 2 | Отрицательный вход постоянного тока -Vin |
| 3 | FG, функциональное заземление |
Выходные клеммные блоки TB2, TB3
| Контакт | Назначение |
| 1 | Положительный выход постоянного тока +Vo |
| 2 | Положительный выход постоянного тока +Vo |
| 3 | Отрицательный выход постоянного тока -Vo |
| 4 | Отрицательный выход постоянного тока -Vo |
Дополнительные эксплуатационные сведения
| Параметр | Значение |
| Входной предохранитель для типа C | Time-Lag, Conquer MST, 10 А, 250 В, 3 шт. последовательно в положительной входной линии |
| Защита от переполюсовки | MOSFET последовательно в отрицательной входной линии; при обратной полярности выход отсутствует, что защищает устройство |
| Пусковой ток | Ограничивается резистором при запуске, затем резистор шунтируется реле для снижения потерь |
| Допустимое отклонение входного напряжения | При ±30% от номинального входного напряжения допускается работа при полной нагрузке; при ±40% устройство выдерживает 1 секунду |
| Перегрузочная характеристика | Работа в области перегрузки не предназначена для непрерывного режима, поскольку это может вызвать перегрев, снижение ресурса или повреждение источника |
Тепловые режимы и снижение мощности
При одиночной установке без дополнительной металлической пластины допускается работа при полной нагрузке до температуры окружающей среды 55°C. В диапазоне 55...80°C требуется снижение выходного тока в соответствии с кривой снижения мощности. Если снизу отсутствует металлическая пластина, максимальная температура окружающей среды при полной нагрузке составляет 55°C.
Для выполнения требований EN50155, класс TX, при работе с полной нагрузкой при 70°C источник должен устанавливаться на дополнительную железную пластину снизу. Рекомендуемый размер пластины: 450 x 450 мм. Поверхность пластины должна быть ровной и гладкой, а источник должен быть жёстко закреплён по центру пластины. Для такой установки тепловые характеристики при различных допустимых ориентациях монтажа являются одинаковыми и используют одну и ту же кривую снижения мощности.
Устойчивость к внешним воздействиям
| Вид испытания | Стандарт | Условия | Результат |
| Испытание охлаждением | EN 50155 раздел 12.2.3, колонка 2, класс TX; EN 60068-2-1 | Температура -40°C, выдержка 2 часа на цикл | Без повреждений |
| Испытание сухим теплом | EN 50155 раздел 12.2.4, колонка 2, класс TX; EN 50155 раздел 12.2.4, колонки 3 и 4, класс TX; EN 60068-2-2 | Температура 70°C, 6 часов; 85°C, 10 минут | Соответствует |
| Испытание влажным теплом, циклическое | EN 50155 раздел 12.2.5; EN 60068-2-30 | Температура 25...55°C, влажность 90...100% RH, длительность 48 часов | Соответствует |
| Испытание на вибрацию | EN 50155 раздел 12.2.11; EN 61373 | Температура 19°C, влажность 65%, длительность 10 минут | Соответствует |
| Испытание на повышенную вибрацию | EN 50155 раздел 12.2.11; EN 61373 | Температура 19°C, влажность 65%, длительность 5 часов | Соответствует |
| Испытание на удар | EN 50155 раздел 12.2.11; EN 61373 | Температура 21±3°C, влажность 65±5%, 30 мс x 18 | Соответствует |
| Испытание на хранение при низкой температуре | EN 50155 раздел 12.2.3, колонка 2, класс TX; EN 60068-2-1 | Температура -40°C, выдержка 16 часов | Соответствует |
| Испытание в соляном тумане | EN 50155 раздел 12.2.10, класс ST4 | Температура 35±2°C, длительность 48 часов | Соответствует |
Пожарная безопасность по EN45545-2
| Пункт | Испытание | Стандарт | Уровень опасности | Результат |
| R22 | Испытание на кислородный индекс | EN 45545-2:2013; EN ISO 4589-2:1996 | HL1, HL2, HL3 | Соответствует |
| R22 | Испытание на дымообразование | EN 45545-2:2013; EN ISO 5659-2:2006 | HL1, HL2, HL3 | Соответствует |
| R22 | Испытание на токсичность дыма | EN 45545-2:2013; NF X70-100:2006 | HL1, HL2, HL3 | Соответствует |
| R24 | Испытание на кислородный индекс | EN 45545-2:2013; EN ISO 4589-2:1996 | HL1, HL2, HL3 | Соответствует |
| R25 | Испытание раскалённой проволокой | EN 45545-2:2013; EN 60695-2-11:2000 | HL1, HL2, HL3 | Соответствует |
| R26 | Испытание вертикальным пламенем | EN 45545-2:2013; EN 60695-11:2003 | HL1, HL2, HL3 | Соответствует |
Примечания
- Если не указано иное, все параметры измерены при нормальном входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривые снижения мощности.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды для безвентиляторных моделей составляет 3,5°C на каждые 1000 м, для моделей с вентилятором — 5°C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный компонент. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости всей системы.
