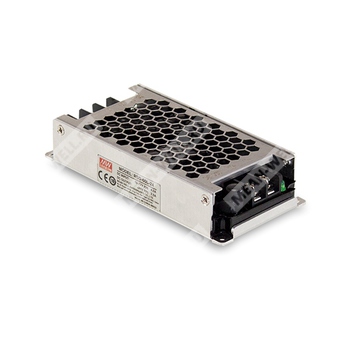

RSD-60G-12

RSD-60G-12 - изолированный DC-DC преобразователь для питания промышленной и транспортной аппаратуры от источников постоянного тока 9...36 В с выдачей стабилизированного напряжения 12 В.

Назначение

RSD-60G-12 представляет собой закрытый DC-DC преобразователь серии RSD-60, предназначенный для применения в железнодорожных, транспортных, телекоммуникационных, сетевых и промышленных системах управления. Модуль обеспечивает гальванически развязанное преобразование входного постоянного напряжения в стабилизированное выходное напряжение постоянного тока.

Расшифровка партномера

Особенности

• Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
• Сверхкомпактное исполнение и низкопрофильный корпус высотой 25 мм.
• Широкий диапазон входного напряжения 4:1.
• Отсутствие требования к минимальной нагрузке.
• Защиты: короткое замыкание, перегрузка, перенапряжение, обратная полярность по входу.
• Изоляция вход-выход 4000 В постоянного тока, усиленная изоляция.
• Полукапсулированное исполнение, охлаждение естественной конвекцией.
• Рабочий температурный диапазон от минус 40 до плюс 70 °C.
• Встроенная схема ограничения тока по принципу постоянного тока.
• Светодиодная индикация наличия питания.

Области применения

• Автобусы, трамваи, метрополитен и железнодорожные системы.
• Оборудование для условий высокой вибрации, сильной запылённости, экстремально низких и высоких температур.
• Беспроводные сети.
• Телекоммуникационные и датацентровые системы.
• Промышленные системы управления.

Описание

RSD-60G-12 входит в семейство 60-ваттных закрытых железнодорожных DC-DC преобразователей. Серия соответствует требованиям BS EN/EN50155, IEC60571 и реализована в нескольких вариантах с различными диапазонами входного напряжения при одинаковой архитектуре 4:1. Исполнение G рассчитано на диапазон 9...36 В постоянного тока и ориентировано на системы, использующие стандартные транспортные шины питания 12 В, 24 В и 36 В.

Для данной модификации реализован стабилизированный выход 12 В. Преобразователь характеризуется низким уровнем пульсаций и шумов, высокими показателями электромагнитной совместимости, усиленной изоляцией вход-выход 4 кВ постоянного тока, а также работой в широком температурном диапазоне. Низкопрофильный корпус высотой 25 мм и полукапсулированная внутренняя конструкция позволяют использовать модуль как в бортовых системах транспорта, так и в стационарном промышленном оборудовании, эксплуатируемом в жёстких внешних условиях.

Параметры выхода

Параметры входа

Защиты

Условия эксплуатации

Изоляция и безопасность

Электромагнитная совместимость

Эмиссия

Устойчивость к помехам

Надёжность, габариты и упаковка

Конструктивное исполнение и подключение

Назначение выводов

Входной разъём

Выходной разъём

Функциональные особенности

• Входной предохранитель установлен последовательно в положительной входной линии. Для исполнения G указан предохранитель замедленного действия CONQUE MST, 10 А, 250 В.
• Пусковой ток ограничивается резистором на этапе запуска, после чего резистор шунтируется MOSFET для снижения потерь.
• Серия допускает широкий диапазон входного напряжения и выдерживает отклонение входного напряжения на ±40 % от номинального входного уровня в течение 1 секунды.
• Светодиодная индикация: зелёный цвет - нормальная работа; отсутствие сигнала - отсутствие питания или отказ.
• Функция регулировки выходного напряжения является опциональной и отсутствует у стандартного исполнения.

Параллельное и последовательное включение

• Встроенная схема параллельной работы отсутствует. Допускается только применение внешних схем для резервирования, но не для наращивания выходного тока.
• При параллельном резервировании на положительном выходе каждого источника должен быть установлен внешний диод с током выше максимального выходного тока и с соответствующим теплоотводом.
• При параллельном включении возрастает ток утечки, что должно учитываться с точки зрения электробезопасности.
• Допускается последовательное включение преобразователей.
• При последовательном увеличении выходного напряжения требуется внешний блокирующий диод, поскольку внутри модуля отсутствует диод обратной блокировки. Номинал по напряжению внешнего диода должен превышать сумму выходных напряжений соединяемых модулей.

Тепловые режимы и снижение мощности

• При работе без установленной снизу металлической пластины максимальная температура окружающей среды при полной нагрузке составляет 55 °C.
• В диапазоне 55...70 °C требуется снижение выходного тока согласно кривой дерейтинга.
• Для выполнения требований EN50155 уровня TX при полной нагрузке и температуре 70 °C модуль должен быть установлен на металлическую пластину снизу.
• Рекомендуемый размер металлической пластины: 360 × 360 мм, толщина 1 мм.
• Для оптимального теплоотвода поверхность пластины должна быть ровной и гладкой, а модуль должен быть жёстко закреплён по центру пластины.

Устойчивость к внешним воздействиям

Пожарная безопасность материалов по EN45545-2

Примечания

• Если не указано иное, все параметры измерены при входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
• Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной цепи из конденсаторов 0,1 мкФ и 47 мкФ.
• Допуск включает погрешность установки, нестабильность по входу и нестабильность по нагрузке.
• Преобразователь рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания по электромагнитной совместимости выполнены при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
• Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
• Снижение допустимой температуры окружающей среды по высоте составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором при эксплуатации выше 2000 м.
