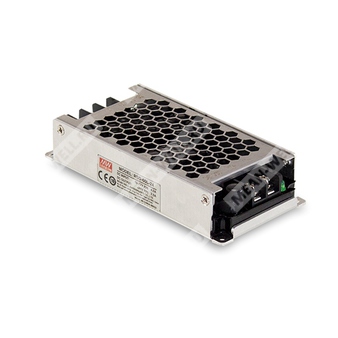

RSD-60H-12

RSD-60H-12 - изолированный DC/DC преобразователь питания 60 Вт для железнодорожных и промышленных систем с входом 40–160 В DC и выходом 12 В DC.

Описание

RSD-60H-12 — закрытый DC/DC преобразователь серии RSD-60, предназначенный для надежного электропитания аппаратуры в железнодорожном транспорте, подвижных и стационарных транспортных системах, а также в промышленной электронике. Модель относится к исполнению с широким входным диапазоном 40–160 В DC и формирует стабилизированное выходное напряжение 12 В DC.

Серия соответствует требованиям железнодорожных стандартов BS EN/EN50155 и IEC60571, рассчитана на эксплуатацию в условиях вибрации, запыленности, повышенных электромагнитных помех и широкого температурного диапазона. Преобразователь выполнен в низкопрофильном корпусе высотой 25 мм, имеет гальваническую развязку входа и выхода 4 кВ DC, встроенные защиты и охлаждается естественной конвекцией.

Расшифровка партномера

Особенности

• Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
• Широкий диапазон входного напряжения 4:1.
• Низкопрофильное исполнение 1U, высота 25 мм.
• Отсутствие требования к минимальной нагрузке.
• Защиты: короткое замыкание, перегрузка, перенапряжение, защита от переполюсовки входа.
• Изоляция вход/выход 4000 В DC, усиленная изоляция.
• Полузалитое исполнение, охлаждение свободной конвекцией воздуха.
• Рабочий температурный диапазон от -40 до +70°C.
• Встроенная схема ограничения тока.
• Светодиодная индикация наличия выходного питания.

Области применения

• Автобусы, трамваи, метрополитен и железнодорожные системы.
• Оборудование для условий высокой вибрации, высокой запыленности, а также крайне низких и высоких температур.
• Беспроводные сети связи.
• Телекоммуникационные и дата-коммуникационные системы.
• Промышленные системы управления.

Функциональные и конструктивные сведения

Преобразователь относится к серии надежных железнодорожных источников питания постоянного тока с частотой преобразования 130 кГц. В состав функциональных узлов входят входной EMI-фильтр, узел выпрямления и фильтрации, силовой преобразователь, выходной выпрямитель и фильтр, ШИМ-управление, а также схемы защиты по перегрузке и перенапряжению.

На входе установлен плавкий предохранитель в цепи положительной линии питания. Для исполнения типа H используется предохранитель Time-Lag, CONQUE MST, 2,5 A, 250 V. Защита от переполюсовки реализована MOSFET в отрицательной входной линии: при обратной полярности выходное напряжение отсутствует, что предотвращает повреждение устройства.

Серия имеет расширенную устойчивость к отклонениям входного напряжения и способна выдерживать ±40% от номинального входного напряжения в течение 1 секунды. При снижении входного напряжения ниже порога минимального входного напряжения внутренний контроллер отключает преобразователь; после восстановления напряжения выше порога включения работа возобновляется автоматически.

Пусковой ток ограничивается резистором на этапе запуска, после чего резистор шунтируется MOSFET для снижения потерь мощности в установившемся режиме.

Выходные параметры

Входные параметры

Защиты

Изоляция и электрическая прочность

Условия эксплуатации и окружающая среда

Соответствие стандартам и ЭМС

Эмиссия электромагнитных помех

Помехоустойчивость

Надежность, размеры и упаковка

Механическое исполнение и выводы

Корпус: Case No.255. Максимальная контролируемая температура корпуса обозначена как tc. Исполнение — низкопрофильный закрытый корпус с винтовыми клеммами входа и выхода и встроенным светодиодным индикатором.

Индикация состояния

Параллельное и последовательное включение

Параллельная работа. Встроенная схема параллельной работы отсутствует, поэтому параллельное соединение допускается только с внешними цепями для резервирования, но не для увеличения допустимого выходного тока. Для каждого источника требуется внешний диод в положительной выходной линии, рассчитанный на ток выше максимального выходного тока и установленный на соответствующий теплоотвод. При параллельной работе суммарный ток утечки возрастает.

Последовательная работа. Допускается последовательное соединение преобразователей. Для повышения суммарного выходного напряжения требуется внешний блокирующий диод, поскольку внутри серии RSD-60 отсутствует диод обратной блокировки. Номинал по обратному напряжению внешнего диода должен превышать сумму напряжений соединяемых источников.

Тепловые режимы и снижение мощности

При работе без установленной снизу металлической пластины максимальная температура окружающей среды при полной нагрузке составляет 55°C. В диапазоне 55…70°C требуется снижение выходного тока в соответствии с кривой снижения мощности.

Для выполнения требований EN50155 уровня TX при полной нагрузке и температуре 70°C преобразователь должен быть установлен на металлическую пластину снизу. Рекомендуемый размер пластины: 360 × 360 мм, толщина 1 мм. Поверхность пластины должна быть ровной и гладкой, а сам преобразователь необходимо жестко закрепить в центре пластины. Указаны монтажные винты M3×4.

Так как конструкция является полузалитой, тепловые характеристики при приведенных в документе допустимых способах установки являются близкими и используют одинаковую кривую снижения мощности.

Испытания на воздействие внешней среды

Пожарная безопасность EN45545-2

Примечания
