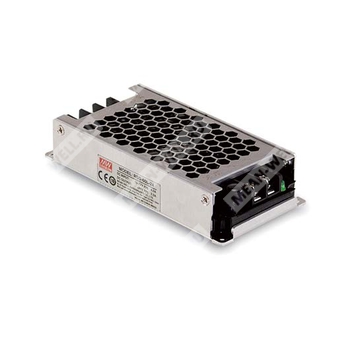

RSD-60H-5

RSD-60H-5 - изолированный DC/DC преобразователь для железнодорожных и промышленных систем с широким диапазоном входного постоянного напряжения.

Назначение

RSD-60H-5 — DC/DC преобразователь серии RSD-60 в закрытом исполнении, предназначенный для питания аппаратуры от источников постоянного тока в транспортных, железнодорожных, телекоммуникационных и промышленных системах. Модель обеспечивает гальванически развязанное преобразование входного напряжения 40…160 В DC в стабилизированное выходное напряжение 5 В DC при выходном токе до 12 А.

Расшифровка партномера

Особенности

• Соответствие железнодорожным стандартам BS EN/EN50155 и требованиям пожарной безопасности BS EN/EN45545-2.
• Ультракомпактное исполнение и низкий профиль 25 мм.
• Широкий диапазон входного напряжения 4:1.
• Отсутствие требования к минимальной нагрузке.
• Защиты: короткое замыкание, перегрузка, перенапряжение, защита от переполюсовки по входу.
• Изоляция вход/выход 4000 В DC, усиленная изоляция.
• Полукапсулированное исполнение, охлаждение естественной конвекцией воздуха.
• Рабочий температурный диапазон от -40 до +70 °C.
• Встроенная схема ограничения тока по постоянному току.
• Светодиодная индикация наличия питания.

Области применения

• Автобусы, трамваи, метрополитен, железнодорожные системы.
• Оборудование для эксплуатации в условиях высокой вибрации, высокой запылённости, экстремально низких и высоких температур.
• Беспроводные сети.
• Телекоммуникационные и датацентровые системы.
• Промышленные системы управления.

Описание

RSD-60H-5 входит в серию закрытых надёжных железнодорожных DC/DC преобразователей мощностью 60 Вт. Серия соответствует BS EN/EN50155, IEC60571 и железнодорожному стандарту IRIS, включает исполнения с тремя вариантами входного диапазона 4:1. Для модели с индексом H реализован вход 40…160 В DC, что делает изделие пригодным для транспортных систем, использующих стандартные шины постоянного напряжения, в частности 110 В.

Преобразователь обеспечивает низкий уровень пульсаций и шумов, высокие показатели электромагнитной совместимости, изоляцию вход/выход 4 кВ DC, низкопрофильный корпус высотой 25 мм и внутреннее полукапсулирование силиконом. Устройство подходит как для бортовых систем подвижного состава и инфраструктурных железнодорожных применений, так и для тяжёлых условий эксплуатации с высокой вибрацией, запылённостью и широким диапазоном температур.

Выходные параметры

Входные параметры

Защиты

Пороги пониженного входного напряжения

Изоляция и электрическая прочность

Условия эксплуатации и окружающая среда

Нормативное соответствие и ЭМС

Эмиссия электромагнитных помех

Устойчивость к электромагнитным воздействиям

Надёжность, габариты и упаковка

Механическое исполнение и подключение

Назначение выводов

Входной разъём

Выходной разъём

Дополнительные функциональные сведения

Тепловой режим и снижение мощности

При отсутствии металлической плиты под основанием максимальная температура окружающей среды при полной нагрузке составляет 55 °C. В диапазоне 55…70 °C требуется снижение выходного тока в соответствии с кривой снижения мощности.

Для соответствия требованиям EN50155 TX при работе на полной нагрузке при 70 °C преобразователь должен быть установлен на металлическую плиту со стороны основания.

Рекомендуемый размер металлической плиты: 360 × 360 мм, толщина 1 мм. Поверхность плиты должна быть ровной и гладкой, а сам преобразователь — жёстко закреплён в её центре. Для исполнения с дополнительной металлической плитой допускается работа без снижения мощности до 70 °C.

Для высоты более 2000 м температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора.

Испытания на стойкость к внешним воздействиям

Пожарная безопасность EN45545-2

Примечания

• Если не указано иное, все параметры измерены при входном напряжении 110 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
• Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
• Допуск включает начальную установку, нестабильность по линии и нестабильность по нагрузке.
• Преобразователь рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания по ЭМС выполнены при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
• Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
• Для эксплуатации на высоте свыше 2000 м необходимо учитывать снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей.
