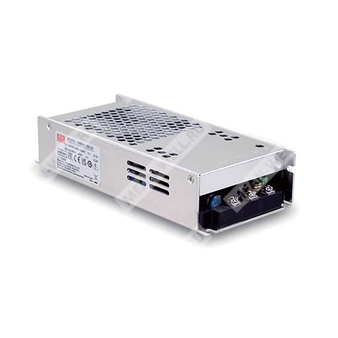

RSDH-150-24 - высоковольтный изолированный DC-DC преобразователь для преобразования входного постоянного напряжения 250–1500 В в стабилизированное 24 В постоянного тока.
Назначение
RSDH-150-24 представляет собой источник питания закрытого исполнения серии RSDH-150 компании MEAN WELL, предназначенный для преобразования постоянного напряжения высокого уровня в стабилизированное выходное напряжение 24 В. Компонент рассчитан на применение в промышленной автоматике, энергетических установках, системах на базе фотоэлектрических источников, накопителях энергии, зарядной инфраструктуре и других высоковольтных DC системах.
Особенности
- Сверхширокий диапазон входного напряжения 250–1500 В постоянного тока.
- Выдерживаемое импульсное входное напряжение до 1700 В постоянного тока в течение 10 секунд.
- Высокая изоляция вход-выход 4 кВ переменного тока, усиленная изоляция.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение, обратная полярность по входу постоянного тока.
- Безвентиляторное исполнение, полугерметизированная конструкция, охлаждение естественной конвекцией воздуха.
- Рабочий диапазон температуры окружающей среды от -40 до +80 °C с дерейтингом при температуре выше +55 °C.
- Категория перенапряжения II.
- Работа на высоте до 5000 м.
- Регулируемое выходное напряжение в диапазоне 24–29 В.
- Низкопрофильное исполнение 1U, высота 41 мм.
Области применения
- Фотоэлектрическая генерация.
- Системы возобновляемой энергетики.
- Высоковольтное преобразование частоты.
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Электромеханическая аппаратура.
- Централизованные шины постоянного тока.
- Системы накопления энергии.
- Зарядные станции.
- Третий рельс.
Описание
Серия RSDH-150 представляет собой DC-DC преобразователи закрытого типа со сверхшироким входом 250–1500 В постоянного тока, способные обеспечивать стабильное рабочее напряжение для нагрузки. Основные характеристики серии включают широкий температурный диапазон эксплуатации от -40 до +80 °C, высокую изоляцию 4 кВ переменного тока, работу на высоте до 5000 м, высокий КПД, низкий уровень пульсаций и шумов, а также полный набор встроенных защит.
Модель RSDH-150-24 соответствует требованиям UL1741 и BS EN/EN61000-6-2 по устойчивости к воздействиям для промышленных условий эксплуатации. Преобразователь предназначен для применения в системах промышленной автоматизации, наблюдения, телекоммуникациях, а также в установках новой энергетики, включая солнечную генерацию, ветроэнергетику, фотоэлектрические системы, высоковольтные инверторные узлы, централизованные DC шины, системы накопления энергии, зарядную инфраструктуру и железнодорожные приложения.
Расшифровка партномера
| Элемент партномера | Значение |
| RSDH | Серия высоконадёжных DC-DC преобразователей с ультрашироким входным диапазоном высокого постоянного напряжения |
| 150 | Номинальная выходная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 6,2 А |
| Диапазон тока | 0–6,2 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24–29 В |
| Точность установки выходного напряжения | ±1,0 % |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±1,5 % |
| Максимальная внешняя ёмкостная нагрузка | 2500 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 250–1500 В постоянного тока |
| Типовой КПД при 300 В постоянного тока | 88 % |
| Типовой КПД при 800 В постоянного тока | 90 % |
| Типовой КПД при 1500 В постоянного тока | 86 % |
| Пусковой ток, максимум | 300 А при 1500 В постоянного тока; 200 А при 800 В постоянного тока; 70 А при 250 В постоянного тока, холодный пуск |
| Внешний входной предохранитель | 4 А / 1500 В постоянного тока, обязателен |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135 % от номинальной выходной мощности |
| Режим защиты от перегрузки | При выходном напряжении менее 55 % от номинала — прерывистый режим с автоматическим восстановлением после устранения причины; в диапазоне 55–100 % от номинального выходного напряжения — ограничение тока с автоматическим восстановлением после устранения причины |
| Защита от перенапряжения по выходу | 33–42 В |
| Режим защиты от перенапряжения | Прерывистый режим с автоматическим восстановлением после устранения причины |
| Защита от перегрева | Прерывистый режим с автоматическим восстановлением после устранения причины |
| Защита от обратной полярности по входу | Реализована внутренним мостовым диодом, повреждения не вызывает, восстановление автоматическое после устранения причины |
| Блокировка при пониженном входном напряжении | Порог срабатывания 200–225 В постоянного тока, порог восстановления 225–246,5 В постоянного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +80 °C |
| Рабочая влажность | 20–90 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность хранения | 10–95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…55 °C |
| Вибрация | Компонент: 10–500 Гц, 3G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтажная скоба: соответствие IEC60068-2-6 |
| Рабочая высота | 5000 м |
| Категория перенапряжения | OVC II при 2000 м, согласно EN62109-1 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, BS EN/EN62109-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход: 4 кВ переменного тока; вход-FG: 3,75 кВ переменного тока; выход-FG: 2 кВ переменного тока |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70 % относительной влажности |
Электромагнитная эмиссия
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 3, 10 В, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ, критерий A |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ между Vin+ и Vin-, 4 кВ между Vin и FG |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А, критерий A |
| Общие требования по устойчивости | BS EN/EN55035, BS EN/EN61000-6-2 | Соответствует |
Надёжность, конструктив и упаковка
| Параметр | Значение |
| MTBF | 1924,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 285,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 191 × 86 × 41 мм |
| Масса | 0,81 кг |
| Упаковка | 12 шт.; 10,7 кг; 0,75 куб. фута |
| Конструктивное исполнение | Корпус Case No.203B |
| Охлаждение | Естественная конвекция воздуха |
| Частота преобразования | 65 кГц |
Подключение
Выходной клеммник
| Номер вывода | Назначение |
| 1 | +Vo |
| 2 | -Vo |
| 3 | FG |
Входной клеммник TB1, TB2
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | +Vin |
| 3 | -Vin |
| 4 | -Vin |
Внешний предохранитель
Для входной цепи обязателен внешний предохранитель номиналом 4 А / 1500 В постоянного тока.
| Бренд | Предохранитель | Держатель предохранителя | Код заказа MEAN WELL |
| WalterFuse | WJ30-4 | WJ30-H | WJ30-4_WJ30-H |
Характер работы по дерейтингу
При вертикальной установке допускается работа на полной нагрузке в температурном диапазоне до +55 °C. При дальнейшем повышении температуры требуется снижение допустимой мощности; при +80 °C допустимая нагрузка снижается примерно до 20 %.
Полная выходная мощность обеспечивается в основном диапазоне входного напряжения, начиная приблизительно с 320 В постоянного тока до 1400 В постоянного тока. В области низких входных напряжений и вблизи верхней границы входа требуется снижение выходной мощности в соответствии с графиком статических характеристик.
До высоты 2000 м допустима работа без дополнительного снижения мощности. На высотах свыше 2000 м необходимо снижение мощности; к 5000 м допустимая нагрузка составляет около 60 % от базового предела, при этом применяется множитель к обычному ограничению мощности.
Примечания
- Если не указано иное, все параметры приведены для входного напряжения 800 В постоянного тока, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Для точного определения необходимо учитывать график дерейтинга.
- Для безвентиляторных моделей при эксплуатации на высоте более 2000 м снижение допустимой температуры составляет 3,5 °C на каждые 1000 м. Для моделей с вентилятором — 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по электромагнитной совместимости.
