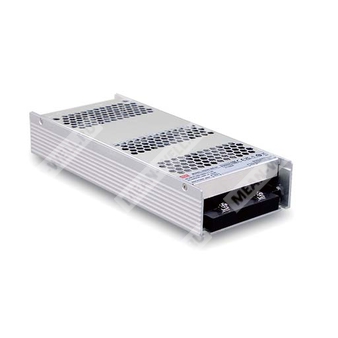

RSDH-300-12 - изолированный DC-DC преобразователь сверхширокого входного диапазона для формирования стабилизированного напряжения 12 В постоянного тока.
Назначение
RSDH-300-12 представляет собой промышленный DC-DC преобразователь в закрытом исполнении серии RSDH-300, предназначенный для преобразования высокого входного напряжения постоянного тока в стабилизированное выходное напряжение 12 В. Изделие ориентировано на применение в системах генерации и распределения энергии, промышленной автоматизации, силовой электронике, инфраструктуре накопления энергии и других установках с высоковольтной DC-шиной.
Расшифровка партномера
| Элемент обозначения |
Значение |
| RSDH |
Серия высоконадежных DC-DC преобразователей с ультрашироким входным диапазоном 250…1500 В DC |
| 300 |
Номинальная мощность серии 300 Вт |
| 12 |
Номинальное выходное напряжение 12 В DC |
Основные особенности
- Сверхширокий диапазон входного напряжения 250…1500 В постоянного тока, отношение диапазона 6:1.
- Устойчивость к импульсному повышению входного напряжения до 1700 В DC в течение 10 секунд.
- Гальваническая изоляция вход-выход 4 кВ AC, усиленная изоляция.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение, переполюсовка входа.
- Безвентиляторное исполнение, охлаждение свободной конвекцией воздуха.
- Диапазон рабочей температуры от минус 40 до плюс 80 °C с дерейтингом выше плюс 55 °C.
- Категория перенапряжения OVC II.
- Работа на высоте до 5000 м.
- Низкопрофильное исполнение, высота 41 мм.
- Полукапсулированная конструкция.
Области применения
- Фотоэлектрическая генерация электроэнергии.
- Системы возобновляемой энергетики.
- Высоковольтное высокочастотное преобразование энергии.
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Электромеханическая аппаратура.
- Централизованные системы питания по DC-шине.
- Системы накопления энергии.
- Зарядная инфраструктура.
- Третья рельсовая система питания.
Описание
RSDH-300-12 является DC-DC преобразователем закрытого типа с ультравысоким входным напряжением 250…1500 В постоянного тока, способным обеспечивать стабильное рабочее напряжение для нагрузки. Ключевые свойства изделия включают широкий температурный диапазон эксплуатации от минус 40 до плюс 80 °C, высокое изоляционное напряжение 4 кВ AC, возможность эксплуатации на высоте до 5000 м, высокий КПД, низкий уровень пульсаций и шума, а также полный набор функций защиты.
Преобразователь соответствует требованиям UL1741 и BS EN/EN 61000-6-2 по помехоустойчивости для промышленной среды. Устройство пригодно для применения в промышленной автоматизации, системах наблюдения, телекоммуникационном оборудовании, а также в энергетических установках нового поколения, включая солнечные энергосистемы, ветроэнергетику, высоковольтные инверторные системы, централизованные DC-системы, накопители энергии, зарядные станции и железнодорожную инфраструктуру.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Номинальный выходной ток |
20 А |
| Диапазон выходного тока |
0…20 А |
| Номинальная выходная мощность |
240 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
12…15 В |
| Точность установки выходного напряжения |
±1,5 % |
| Нестабильность по входу |
±0,5 % |
| Нестабильность по нагрузке |
±1,5 % |
| Максимальная внешняя емкостная нагрузка |
8000 мкФ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
250…1500 В DC |
| КПД при входном напряжении 300 В DC |
87 % |
| КПД при входном напряжении 800 В DC |
88 % |
| КПД при входном напряжении 1500 В DC |
86 % |
| Пусковой ток, холодный старт |
500 А при 1500 В DC, 300 А при 800 В DC, 120 А при 300 В DC |
| Внешний входной предохранитель |
4 А / 1500 В DC, обязателен |
| Защита от переполюсовки входа |
Внутренний мостовой диод, автоматическое восстановление после устранения ошибки, без повреждения |
| Порог срабатывания защиты по пониженному входному напряжению |
200…225 В DC |
| Порог восстановления после пониженного входного напряжения |
225…246,5 В DC |
| Категория перенапряжения |
OVC II |
| Рабочая высота |
5000 м |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Срабатывание при 105…135 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
При выходном напряжении менее 55 % от номинального уровня — режим hiccup с автоматическим восстановлением после устранения причины; в диапазоне 55…100 % от номинального выходного напряжения — ограничение тока с автоматическим восстановлением |
| Защита от перенапряжения по выходу |
16,5…21 В |
| Режим защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перегрева |
Режим hiccup, автоматическое восстановление после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 80 °C |
| Рабочая влажность |
20…90 % относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 80 °C |
| Влажность при хранении |
10…95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0…55 °C |
| Вибрация |
Компонент: 10…500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтажная скоба соответствует IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL1741, CSA C22.2 No.107.1-16, IEC62109-1, BS EN/EN62109-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 3,75 кВ AC; выход-FG: 2 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия кондуктивных помех |
BS EN/EN55032, CISPR32, класс A |
| Эмиссия излучаемых помех |
BS EN/EN55032, CISPR32, класс A |
| Помехоустойчивость к электростатическому разряду |
BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте, критерий A |
| Помехоустойчивость к радиочастотному излучению |
BS EN/EN61000-4-3, уровень 3: 10 В, критерий A |
| Помехоустойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 3: 2 кВ, критерий A |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 4: 2 кВ между Vin+ и Vin-, 4 кВ между Vin и FG |
| Помехоустойчивость к кондуктивным радиочастотным воздействиям |
BS EN/EN61000-4-6, уровень 3: 10 В, критерий A |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, уровень 4: 30 А, критерий A |
Надежность, конструкция и упаковка
| Параметр |
Значение |
| MTBF |
277,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 99,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
237 × 100 × 41 мм |
| Масса |
1,1 кг |
| Упаковка |
10 шт.; 12,7 кг; 0,8 куб. фута |
| Конструктивное исполнение |
Корпус Case No.270D |
| Частота преобразования |
65 кГц |
Подключение и монтаж
| Клеммная колодка |
Вывод |
Назначение |
| TB1 |
1 |
+Vin |
| TB1 |
2 |
-Vin |
| TB2 |
1 |
FG |
| TB2 |
2 |
-Vo |
| TB2 |
3 |
+Vo |
| Монтажный параметр |
Значение |
| Исполнение корпуса |
Низкопрофильный металлический корпус |
| Охлаждение |
Свободная конвекция воздуха |
| Ориентация для кривых дерейтинга |
Вертикальная |
Внешний предохранитель
| Параметр |
Значение |
| Требование |
Внешний предохранитель обязателен |
| Номинал предохранителя |
4 А / 1500 В DC |
| Рекомендуемый производитель |
WalterFuse |
| Обозначение предохранителя |
WJ30-4 |
| Обозначение держателя предохранителя |
WJ30-H |
| Заказной номер комплекта |
WJ30-4_WJ30-H |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 800 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по входу и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки. Необходимо учитывать кривую дерейтинга.
- Для работы на высоте свыше 2000 м требуется температурный дерейтинг: для безвентиляторных моделей 3,5 °C на каждые 1000 м, для моделей с вентилятором 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
