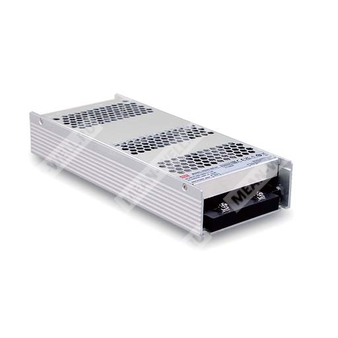

RSDH-300-24 - изолированный DC/DC преобразователь для преобразования высокого постоянного напряжения 250–1500 В в стабилизированное напряжение 24 В.
RSDH-300-24 — источник питания серии RSDH-300 компании MEAN WELL, выполненный в закрытом корпусе с полукапсулированной конструкцией и естественным воздушным охлаждением. Модуль предназначен для работы в системах с высоковольтной DC-шиной и обеспечивает стабилизированное выходное напряжение 24 В при номинальной мощности 300 Вт. Изделие рассчитано на применение в промышленной автоматике, энергетике, системах накопления энергии, фотоэлектрических установках, зарядной инфраструктуре и другом оборудовании с повышенными требованиями к входному диапазону, электрической прочности изоляции и устойчивости к внешним воздействиям.
Расшифровка партномера
| Часть партномера | Значение |
| RSDH | Серия высоковольтных DC/DC преобразователей с ультрашироким входным диапазоном |
| 300 | Номинальная мощность 300 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Ультраширокий диапазон входного напряжения 250…1500 В DC, соотношение диапазона 6:1.
- Стойкость входа к импульсному перенапряжению 1700 В DC в течение 10 секунд.
- Высокая электрическая прочность изоляции вход-выход 4 кВ AC, усиленная изоляция.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение, переполюсовка по входу.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Рабочий температурный диапазон от -40 до +80 °C с дерейтингом при температурах выше +55 °C.
- Категория перенапряжения II.
- Работа на высоте до 5000 м.
- Регулировка выходного напряжения в диапазоне 24…29 В.
- Низкопрофильное исполнение, высота 41 мм.
- Полукапсулированная конструкция.
Области применения
- Фотоэлектрическая генерация электроэнергии.
- Системы возобновляемой энергетики.
- Высоковольтное преобразование энергии на повышенной частоте.
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Электромеханическая аппаратура.
- Централизованные системы питания по DC-шине.
- Системы накопления энергии.
- Зарядные станции и зарядные стойки.
- Третий рельс.
Описание
Серия RSDH-300 представляет собой высоковольтные DC/DC преобразователи закрытого типа с входом 250…1500 В DC, предназначенные для питания нагрузки стабильным рабочим напряжением. Для модели RSDH-300-24 реализованы широкий диапазон рабочих температур, высокая электрическая прочность изоляции 4 кВ AC, возможность эксплуатации на высоте до 5000 м, высокий КПД, низкий уровень пульсаций и шума, а также полный набор защитных функций.
Устройство соответствует требованиям промышленного применения по электрической безопасности и электромагнитной совместимости и может использоваться в системах промышленной автоматизации, наблюдения, телекоммуникации и в оборудовании новой энергетики, включая солнечную генерацию, ветроэнергетику, фотоэлектрические системы, высоковольтные инверторные узлы, централизованные DC-системы, системы накопления энергии, зарядную инфраструктуру и железнодорожные приложения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0…12,5 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24…29 В |
| Точность установки выходного напряжения | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±1,5 % |
| Максимальная внешняя емкостная нагрузка | 5000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 250…1500 В DC |
| КПД, типовой, при 300 В DC | 88 % |
| КПД, типовой, при 800 В DC | 90 % |
| КПД, типовой, при 1500 В DC | 87 % |
| Пусковой ток, холодный старт | 500 А при 1500 В DC; 300 А при 800 В DC; 120 А при 300 В DC |
| Внешний входной предохранитель | 4 А / 1500 В DC, обязателен |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105…135 % от номинальной выходной мощности |
| Режим защиты от перегрузки | При выходном напряжении менее 55 % от номинала — режим hiccup с автоматическим восстановлением после устранения причины; в диапазоне 55…100 % от номинального выходного напряжения — ограничение тока с автоматическим восстановлением |
| Защита от перенапряжения по выходу | 33…42 В |
| Режим защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от переполюсовки по входу | Реализована внутренним мостовым диодом, без повреждения, автоматическое восстановление после устранения неправильного подключения |
| Блокировка по пониженному входному напряжению | Диапазон срабатывания 200…225 В DC |
| Возврат после пониженного входного напряжения | 225…246,5 В DC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…55 °C |
| Вибрация | Компоненты: 10…500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтажная скоба соответствует IEC60068-2-6 |
| Рабочая высота над уровнем моря | 5000 м |
| Категория перенапряжения | OVC II, 2000 м; согласно EN62109-1 |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1741, CSA C22.2 No.107.1-16, IEC62109-1, BS EN/EN62109-1, EAC TP TC 004 |
| Электрическая прочность изоляции | Вход-выход: 4 кВ AC; вход-FG: 3,75 кВ AC; выход-FG: 2 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Эмиссия электромагнитных помех
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Испытательный уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | Уровень 3, 10 В, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ между Vin+ и Vin-; 4 кВ между Vin и FG |
| Кондуктивная радиочастотная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А, критерий A |
| Стандарты по промышленной помехоустойчивости | BS EN/EN55035, EN61000-6-2 | Соответствует |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 277,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 99,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 237 × 100 × 41 мм |
| Масса | 1,1 кг |
| Упаковка | 10 шт., 12,7 кг, 0,8 куб. фута |
| Частота преобразования | 65 кГц |
Подключение и монтаж
| Входной клеммный блок TB1 | Назначение |
| Контакт 1 | +Vin |
| Контакт 2 | -Vin |
| Выходной клеммный блок TB2 | Назначение |
| Контакт 1 | FG |
| Контакт 2 | -Vo |
| Контакт 3 | +Vo |
| Параметр монтажа | Значение |
| Исполнение корпуса | Case No. 270D |
| Требуемый внешний предохранитель | 4 А / 1500 В DC |
| Рекомендуемый предохранитель | WalterFuse WJ30-4 |
| Рекомендуемый держатель предохранителя | WalterFuse WJ30-H |
| Код комплекта предохранитель + держатель | WJ30-4_WJ30-H |
Характеристики по дерейтингу
| Параметр | Характеристика |
| Дерейтинг по температуре | Полная нагрузка сохраняется до +55 °C; при дальнейшем повышении температуры нагрузка должна снижаться, при +80 °C допустима нагрузка около 30 % |
| Дерейтинг по входному напряжению | Полная нагрузка в основном диапазоне примерно 320…1400 В DC; на нижней и верхней границах входного диапазона требуется снижение мощности |
| Дерейтинг по высоте | До 2000 м — полная нагрузка; от 2000 до 5000 м нагрузка снижается примерно до 45 % на высоте 5000 м |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 800 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной емкости 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует учитывать кривую дерейтинга.
- Для работы на высоте более 2000 м требуется температурный дерейтинг: для моделей без вентилятора — 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости. Для методики испытаний компонентов источников питания следует использовать руководство по испытаниям ЭМС, указанное производителем.
