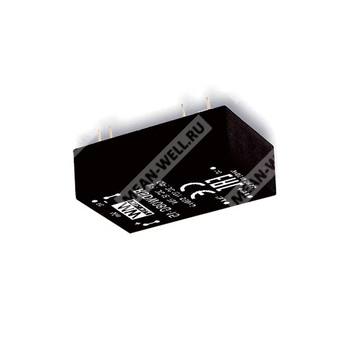

RSDW08F-03 — изолированный 8-ваттный DC-DC преобразователь для железнодорожных и промышленных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| R | Серия для железнодорожного применения |
| S | Одинарный выход |
| DW08 | Номинальная мощность 8 Вт, серия преобразователей |
| F | Входное напряжение 9–36 В постоянного тока |
| 03 | Выходное напряжение 3,3 В |
Назначение и особенности
RSDW08F-03 представляет собой модульный изолированный DC-DC преобразователь мощности 8 Вт в корпусе DIP 24, предназначенный для использования в железнодорожной технике, транспорте, промышленной автоматике, телекоммуникационных и других ответственных системах. Изделие рассчитано на широкий диапазон входного напряжения 9–36 В постоянного тока, обеспечивает стабилизированное выходное напряжение 3,3 В и имеет гальваническую развязку между входом и выходом 1,5 кВDC.
Модуль выполнен в герметизированном исполнении, поддерживает удалённое включение/выключение, обладает защитой от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения. Конструкция и параметры ориентированы на работу в тяжёлых условиях эксплуатации, включая повышенную вибрацию, загрязнение, транспортную и железнодорожную среду.
Особенности
- Соответствие стандарту EN50155 для железнодорожного оборудования.
- Корпус DIP 24 со стандартной распиновкой.
- Широкий диапазон входного напряжения 9–36 В.
- Широкий рабочий температурный диапазон.
- Работа без минимальной нагрузки.
- Полностью герметизированная конструкция.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от перенапряжения на выходе.
- Защита от пониженного входного напряжения.
- Удалённое управление включением/выключением.
- Гальваническая развязка вход–выход 1,5 кВDC.
Области применения
- Автобусы, трамваи, метро и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные объекты управления.
- Измерительная техника.
- Аналитические приборы.
- Оборудование для тяжёлых условий эксплуатации с высокой вибрацией, запылённостью и экстремальными температурами.
Описание
Серия RSDW08 и RDDW08 представляет собой 8-ваттные модульные DC-DC преобразователи класса railway в корпусе DIP24. Преобразователи выполнены по международным стандартам, обеспечивают высокий КПД до 86%, широкий температурный диапазон эксплуатации от -40 до +85 °C и изоляцию вход–выход 1,5 кВDC. Модель RSDW08F-03 относится к группе одинарных выходов с выходным напряжением 3,3 В и рассчитана на применение в системах, где требуется стабильное низковольтное питание при широком диапазоне входных напряжений и жёстких условиях окружающей среды.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Номинальное входное напряжение серии | 24 В |
| Порог пускового напряжения | 8 В DC |
| Порог отключения | 8,8 В DC |
| Максимальное входное перенапряжение 100 мс | 50 В DC |
| Входной фильтр | π-тип |
| Рекомендуемая защита по входу | Предохранитель, тип замедленного действия 3 А для 24 В моделей |
| Внутренние потери мощности | 500 мВт |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 344 мА |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Номинальная выходная мощность | 8 Вт |
| Выходной ток | 2000 мА |
| Допуск по напряжению | ±0,5% |
| Пульсации и шум | 50 мВп-п |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Минимальная частота преобразования | 100 кГц |
| Напряжение изоляции вход–выход | 1,5 кВDC |
| Изоляционная ёмкость | 1000 пФ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 120–180% от номинальной выходной мощности |
| Перенапряжение на выходе | Ограничение по диоду |
| Восстановление после аварийного состояния | Автоматическое после устранения причины |
| Пониженное входное напряжение | Наличие порогов запуска и отключения |
Функциональные параметры
| Параметр | Значение |
| Удалённое управление | Включение: R.C. относительно -Vin более 3,5–36 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin менее 1,2 В или короткое замыкание |
| Частота переключения | 100 кГц минимум |
Параметры изоляции, безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход 1,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 только для 48Vin-исполнения |
| Стандарты для железнодорожного применения | EN50155, включая EN61373 для ударов и вибрации, EN50121-3-2 для ЭМС |
| Эмиссия ЭМС | BS EN/EN55032 |
| Иммунитет к ЭМС | ESD: уровень 2, 8 кВ воздух, 4 кВ контакт; радиочастотное поле: уровень 2, 3 В/м; EFT/импульсы: уровень 1, 0,5 кВ; surge: уровень 1, 0,5 кВ линия-линия; проводимые помехи: уровень 2, 3 В (e.m.f.) |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учётом графика дерейтингa |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20–90% RH без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по EN61373, категория 1, класс B |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | Одинарный выход: 1500 тыс. ч; двойной выход: 1300 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Чёрное покрытие, медный корпус с непроводящим основанием |
| Тип корпуса | DIP 24 |
Размеры
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 10,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,4 |
| Допуск | x.x ±0,5 мм; x.xx ±0,25 мм; размер вывода 0,5 ±0,05 мм |
Распиновка
| Номер вывода | Назначение для RSDW08F-03 |
| 1 | Удалённое ON/OFF |
| 2, 3 | -Vin |
| 9 | Не подключен |
| 11 | Не используется |
| 14 | +Vout |
| 16 | -Vout |
| 22, 23 | +Vin |
Параметры нагрузки и допускаемая ёмкостная нагрузка
| Параметр | Значение |
| Максимальная ёмкостная нагрузка | 2000 мкФ |
| Примечание по ёмкостной нагрузке | Для каждого выхода |
Примечания
- Все параметры указаны при номинальном входе 24 В DC, нагрузке 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с применением эквивалентной схемы с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% нагрузки.
- Окончательное оборудование должно подтверждать соответствие директивам по ЭМС.
- Параметры, не оговорённые отдельно, приведены в стандартных условиях испытаний производителя.
Упаковка
| Параметр | Значение |
| Количество в одной трубке | 10 шт. |
| Масса одной трубки | 208 г |
| Максимальное количество в коробке | 500 шт. |
| Масса коробки | 12,4 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
