RSDW08F-12 - изолированный DC-DC преобразователь для железнодорожных и промышленных систем питания с входом 9–36 В и выходом 12 В.
Краткое назначение

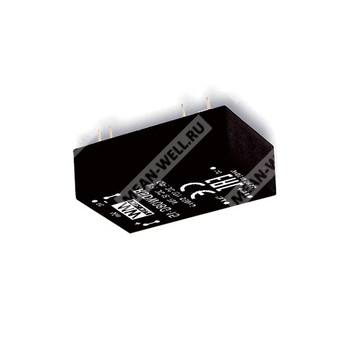

RSDW08F-12 — модульный DC-DC преобразователь серии RSDW08 в корпусе DIP24, предназначенный для преобразования постоянного напряжения в изолированное стабилизированное напряжение 12 В DC при номинальной выходной мощности 8 Вт. Компонент ориентирован на применение в железнодорожной технике, транспортной электронике, телекоммуникационном и промышленном оборудовании, а также в системах, работающих в условиях вибрации, запыленности и расширенного температурного диапазона.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP24 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочей температуры от минус 40 до плюс 85 °C.
- Отсутствие требования по минимальной нагрузке.
- Полностью залитое исполнение.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита по пониженному входному напряжению.
- Гальваническая изоляция входа и выхода 1,5 кВ DC.
- Дистанционное включение и выключение.
Области применения
- Автобусы, трамваи, метро и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Средства промышленного управления.
- Измерительные приборы.
- Аналитическое оборудование.
- Системы, работающие в условиях высокой вибрации, сильной запыленности, а также при экстремально низких или высоких температурах.
Описание серии и исполнения RSDW08F-12
Серия RSDW08 и RDDW08 представляет собой 8-ваттные модульные железнодорожные DC-DC преобразователи в корпусе DIP24. Изделия выполнены с международным стандартом выводов, обеспечивают КПД до 86%, имеют рабочий температурный диапазон от минус 40 до плюс 85 °C, изоляцию вход-выход 1,5 кВ DC и соответствуют требованиям EN50155. Предусмотрена непрерывная защита от короткого замыкания. Серия охватывает исполнения с входом 9–36 В и 18–75 В, а также варианты с одиночным выходом 3,3 В, 5 В, 12 В, 15 В и двухполярным выходом ±5 В, ±12 В, ±15 В.
RSDW08F-12 относится к исполнению с одиночным выходом, номинальной мощностью 8 Вт, входом класса 24 В DC с диапазоном 9–36 В DC и выходом 12 В DC.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| R |
Серия надежных преобразователей для транспортных и промышленных применений |
| S |
Одиночный выход |
| DW08 |
Номинальная мощность 8 Вт |
| F |
Диапазон входного напряжения 9–36 В DC |
| 12 |
Номинальное выходное напряжение 12 В DC |
Параметры выбора модели
| Параметр |
Значение для RSDW08F-12 |
| Обозначение модели |
RSDW08F-12 |
| Номинальная входная шина |
24 В |
| Диапазон входного напряжения |
9–36 В DC |
| Входной ток без нагрузки |
10 мА |
| Входной ток при полной нагрузке |
392 мА |
| Выходное напряжение |
12 В DC |
| Выходной ток |
666 мА |
| КПД, типовое значение |
85 % |
| Максимальная емкостная нагрузка на выходе |
666 мкФ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Предельное импульсное напряжение на входе, не более 100 мс |
50 В DC |
| Тип входного фильтра |
Пи-фильтр |
| Рекомендуемая входная защита |
Плавкий предохранитель 3 А, замедленного действия |
| Порог включения по пониженному входному напряжению |
8,8 В DC |
| Порог отключения по пониженному входному напряжению |
8 В DC |
| Входной ток без нагрузки |
10 мА |
| Входной ток при полной нагрузке |
392 мА |
| Внутренние потери мощности |
500 мВт |
Выходные параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
8 Вт |
| Номинальное выходное напряжение |
12 В DC |
| Точность выходного напряжения |
±1,5 % |
| Номинальный выходной ток |
666 мА |
| Пульсации и шум |
50 мВ пик-пик |
| Стабилизация по входу |
±0,5 % |
| Стабилизация по нагрузке |
±0,5 % |
| Частота переключения, не менее |
100 кГц |
| Максимальная емкостная нагрузка |
666 мкФ |
Защиты и функциональные возможности
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
120–180 % от номинальной выходной мощности |
| Режим работы защиты от перегрузки |
Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
Ограничение диодом |
| Дистанционное управление |
Включение: цепь дистанционного управления относительно минуса входа более 3,5–36 В DC или разомкнутая цепь; выключение: менее 1,2 В DC или короткое замыкание |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Естественная конвекция |
| Рабочая температура |
от минус 40 до плюс 85 °C |
| Максимальная температура корпуса |
плюс 100 °C |
| Рабочая влажность |
20–90 % относительной влажности, без конденсации |
| Температура хранения |
от минус 55 до плюс 125 °C |
| Влажность при хранении |
10–95 % относительной влажности, без конденсации |
| Температурный коэффициент |
0,03 % на °C в диапазоне 0–71 °C |
| Вибростойкость |
10–500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с EN61373, категория 1, класс B |
| Температура пайки выводов |
1,5 мм от корпуса, 1–3 с, не более 260 °C |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011 |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм, 500 В DC, 25 °C, 70 % относительной влажности |
| Проходная емкость изоляции, типовое значение |
1000 пФ |
| Электромагнитная эмиссия, кондуктивные помехи |
BS EN/EN55032, класс A или класс B при использовании внешних компонентов |
| Электромагнитная эмиссия, излучаемые помехи |
Не применимо |
| Устойчивость к электростатическим разрядам |
BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ при контакте |
| Устойчивость к радиочастотному электромагнитному полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 2, 3 В |
| Железнодорожный стандарт |
EN50155, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Надежность, конструкция и габариты
| Параметр |
Значение |
| MTBF |
1500 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса |
Медь с черным покрытием и непроводящим основанием |
| Габаритные размеры |
31,8 × 20,3 × 10,2 мм |
| Масса |
18,4 г |
| Размер вывода |
0,5 ± 0,05 мм |
| Допуск по размерам x.x |
±0,5 мм |
| Допуск по размерам x.xx |
±0,25 мм |
Назначение выводов
| Номер вывода |
Назначение для RSDW08F-12 |
| 1 |
Дистанционное включение/выключение |
| 2, 3 |
Минус входа |
| 9 |
Не используется |
| 11 |
Не подключен |
| 14 |
Плюс выхода |
| 16 |
Минус выхода |
| 22, 23 |
Плюс входа |
Снижение допустимой мощности
При естественной конвекции преобразователь допускает работу с полной нагрузкой до температуры окружающей среды 75 °C. В диапазоне 75–85 °C требуется снижение нагрузки. При 100 °C допустимая нагрузка снижается до нуля.
Рекомендуемая схема для ЭМС
Для соответствия требованиям BS EN/EN55032 по уровню кондуктивных помех для модели RSDW08F-12 применяются внешние компоненты.
| Класс помех |
C1 |
C2 |
C3 |
C4 |
L1 |
| Класс A |
10 мкФ / 50 В |
10 мкФ / 50 В |
10 мкФ / 50 В |
Не устанавливается |
Перемычка |
| Класс B |
10 мкФ / 50 В |
Не устанавливается |
10 мкФ / 50 В |
Не устанавливается |
3,3 мкГн |
Примечание к ЭМС-схеме: все конденсаторы — керамические, типоразмер 1812.
Упаковка
| Параметр |
Значение |
| Количество в тубе |
10 шт. |
| Масса одной тубы брутто |
208 г |
| Максимальное количество в коробке |
500 шт. |
| Масса коробки брутто |
12,4 кг |
| Размер коробки |
390,9 × 284,8 × 175,7 мм |
| Длина тубы |
340 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются методом с полосой 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего предела до верхнего при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
