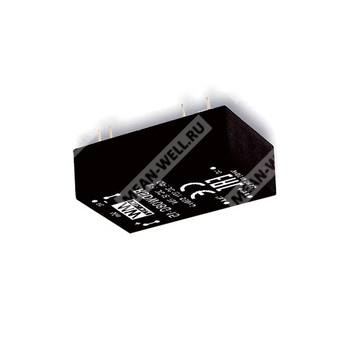

RSDW08F-15 - изолированный модульный DC-DC преобразователь для преобразования входного напряжения 9–36 В DC в стабилизированное 15 В DC при выходной мощности 8 Вт.
Краткое назначение
RSDW08F-15 представляет собой модульный DC-DC преобразователь в корпусе DIP-24, предназначенный для применения в железнодорожной технике, транспортной электронике, системах промышленного управления, телекоммуникационном и измерительном оборудовании. Компонент обеспечивает гальванически развязанное преобразование постоянного напряжения с широким диапазоном входа, рассчитан на эксплуатацию в тяжелых условиях окружающей среды и соответствует требованиям железнодорожного стандарта EN50155.
Расшифровка партномера
| Элемент обозначения |
Значение |
| R |
Серия надежных железнодорожных DC-DC преобразователей |
| S |
Исполнение с одним выходом |
| DW08 |
Номинальная выходная мощность 8 Вт |
| F |
Диапазон входного напряжения 9–36 В DC |
| 15 |
Номинальное выходное напряжение 15 В DC |
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP-24 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочей температуры от -40 до +85 °C.
- Отсутствие требования по минимальной нагрузке.
- Полная заливка компаундом.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения.
- Гальваническая изоляция вход-выход 1,5 кВ DC.
- Дистанционное включение и выключение.
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Объекты промышленного управления.
- Измерительные приборы.
- Аналитическое оборудование.
- Оборудование для эксплуатации в условиях сильной вибрации, высокой запыленности, а также при экстремально низких и высоких температурах.
Описание
Серия RSDW08 и RDDW08 представляет собой надежные железнодорожные DC-DC преобразователи модульного типа мощностью 8 Вт в корпусе DIP-24. Устройства характеризуются применением международного стандартного расположения выводов, высоким КПД до 86%, широким диапазоном рабочей температуры от -40 до +85 °C, изоляцией вход-выход 1,5 кВ DC и соответствием стандарту EN50155. Предусмотрена непрерывная защита от короткого замыкания. Серия охватывает модели с диапазонами входного напряжения 9–36 В DC и 18–75 В DC, а также с различными вариантами выходов: 3,3 В, 5 В, 12 В, 15 В для исполнений с одним выходом и ±5 В, ±12 В, ±15 В для исполнений с двумя выходами. Преобразователи пригодны для применения в железнодорожной технике, трамваях, автобусах и в оборудовании для тяжелых условий эксплуатации.
Параметры модели RSDW08F-15
Выбор модели
| Параметр |
Значение |
| Партномер |
RSDW08F-15 |
| Тип выхода |
Один выход |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
9–36 В DC |
| Выходное напряжение |
15 В DC |
| Выходной ток |
530 мА |
| Входной ток без нагрузки |
10 мА |
| Входной ток при полной нагрузке |
390 мА |
| КПД, типовое значение |
85 % |
| Максимальная емкостная нагрузка на выходе |
530 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Импульсное перенапряжение на входе, не более 100 мс |
50 В DC |
| Входной фильтр |
Пи-фильтр |
| Рекомендуемая входная защита |
Предохранитель 3 А, замедленного действия |
| Внутренняя рассеиваемая мощность |
500 мВт |
Выход
| Параметр |
Значение |
| Точность выходного напряжения |
±1,5 % |
| Номинальная выходная мощность |
8 Вт |
| Номинальное выходное напряжение |
15 В DC |
| Номинальный выходной ток |
530 мА |
| Пульсации и шум |
50 мВ пик-пик |
| Нестабильность по входу |
±0,5 % |
| Нестабильность по нагрузке |
±0,5 % |
| Перекрестная стабилизация |
Не применяется |
| Минимальная частота преобразования |
100 кГц |
| Максимальная емкостная нагрузка |
530 мкФ |
Защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
120–180 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
Ограничение диодом |
| Блокировка при пониженном входном напряжении, порог включения |
8,8 В DC |
| Блокировка при пониженном входном напряжении, порог выключения |
8 В DC |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Включение: вывод управления относительно -Vin более 3,5–36 В DC или разомкнутая цепь; выключение: менее 1,2 В DC или короткое замыкание |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Естественная конвекция |
| Рабочая температура |
от -40 до +85 °C, со снижением мощности согласно кривой дерейтинга |
| Максимальная температура корпуса |
+100 °C |
| Рабочая влажность |
20–90 % относительной влажности, без конденсации |
| Температура хранения |
от -55 до +125 °C |
| Влажность при хранении |
10–95 % относительной влажности, без конденсации |
| Температурный коэффициент |
0,03 %/°C в диапазоне 0–71 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с EN61373, категория 1, класс B |
| Температура пайки |
На расстоянии 1,5 мм от корпуса: 1–3 с при максимуме 260 °C |
Изоляция, безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
Одобрение EAC TP TC 020/2011 |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм, 500 В DC, 25 °C, 70 % относительной влажности |
| Емкость изоляции вход-выход, типовое значение |
1000 пФ |
| Кондуктивные помехи |
BS EN/EN55032, класс A/B при использовании внешних компонентов |
| Излучаемые помехи |
Не применяется |
| Устойчивость к электростатическим разрядам |
BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ контактный разряд |
| Устойчивость к радиочастотному электромагнитному полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 2, 3 В |
| Железнодорожный стандарт |
EN50155, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Надежность и конструктивное исполнение
| Параметр |
Значение |
| MTBF |
1500 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
31,8 × 20,3 × 10,2 мм |
| Габариты в дюймах |
1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса |
Медь с черным покрытием, непроводящее основание |
| Масса |
18,4 г |
Назначение выводов
| Номер вывода |
Назначение для RSDW08 |
| 1 |
Дистанционное включение/выключение |
| 2, 3 |
-Vin |
| 9 |
Не используется |
| 11 |
Не подключен |
| 14 |
+Vout |
| 16 |
-Vout |
| 22, 23 |
+Vin |
Механические данные
| Параметр |
Значение |
| Длина |
31,8 мм |
| Ширина |
20,3 мм |
| Высота |
10,2 мм |
| Шаг выводов |
2,54 мм и 5,08 мм |
| Размер вывода |
0,5 ± 0,05 мм |
| Допуск размеров x.x |
±0,5 мм |
| Допуск размеров x.xx |
±0,25 мм |
Снижение мощности
При естественной конвекции преобразователь работает с полной нагрузкой до 75 °C окружающей среды. В диапазоне от 75 до 85 °C допустимая нагрузка снижается. К 100 °C допустимая нагрузка уменьшается до нуля.
Рекомендуемая схема для соответствия ЭМС
| Класс по кондуктивным помехам |
C1 |
C2 |
C3 |
C4 |
L1 |
| Класс A |
10 мкФ / 50 В |
10 мкФ / 50 В |
10 мкФ / 50 В |
Не устанавливается |
Перемычка |
| Класс B |
10 мкФ / 50 В |
Не устанавливается |
10 мкФ / 50 В |
Не устанавливается |
3,3 мкГн |
Все конденсаторы в рекомендуемой EMC-схеме — керамические, типоразмер 1812.
Упаковка
| Параметр |
Значение |
| Количество в тубе |
10 шт. |
| Масса одной тубы |
208 г |
| Максимальное количество в коробке |
500 шт. |
| Масса одной коробки |
12,4 кг |
| Размер коробки |
390,9 × 284,8 × 175,7 мм |
| Длина тубы |
340 мм |
Примечания
- Все параметры указаны для номинального входного напряжения 24 В DC, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70 %, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входу измеряется при изменении входного напряжения от нижнего предела до верхнего при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Конечное оборудование должно быть подтверждено на соответствие требованиям по электромагнитной совместимости.
